Flowcode

Ismerkedés a Flowcode programmal.


Mielőtt elkezdenénk egy program megírását, nélkülözhetetlen elsajátítani a flowcode program működését, elemeit, menüjét és egyes speciális ablakait.

Az eszköztár, itt található a leggyakrabban használt parancsok ikonjai.
Ha az egér mutatót fölé visszük mindnek kiirja a funkcióját aki nem tudná melyik mit jelent.
például új dokumentum, megnyitás stb.

A következő fontos sor az eszköztár alatt található a neve: Komponens eszköztár


Itt találhatók a komponens eszközök, ki és bemeneti eszközök kommunikációs eszközök perifériák...

Bal oldalt függőlegesen a parancs eszköztár sárga ikonjai láthatóak. Ezek segítségével kell majd a későbbiekben a program elemeit összeállítani. Itt található a ki és bemenet, késleltetési feltételes elágazás, kapcsolódási pont, ciklus, makró komponensmakró értékszámítás szövegmanipuláció, megszakítás, c-kód, és a kommnetár. Ezeknek az elemeknek a funkcióit lépésről lépésre fogom bemutatni.

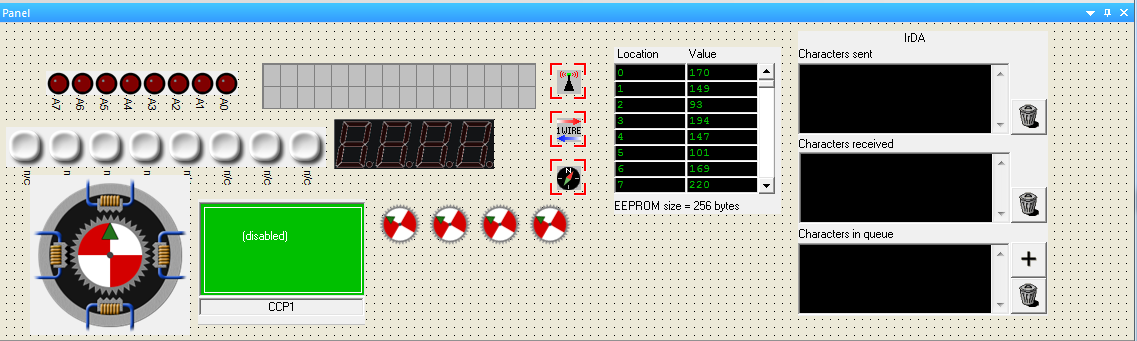

Az ablak alján található a Panel, ahová a vizuális eszközöket(kapcsolók kijelzők stb...) lehet tenni.

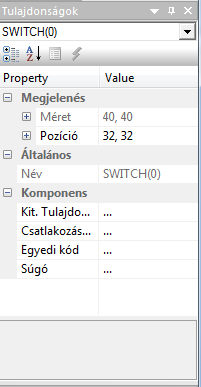

Jobb oldalt található a panel és a panel elemeinek a tulajdonságai, ahol az egyes eszközök méretét csatlakozását nevét lehet gyorsan módosítani illetve leolvasni.


Ezeket az elemeket az ablak bármelyik pontjára el lehet a fogd és vidd módszerrel helyezni.

Az egyetlen nem fix helyű ablak a chip ablak, amin az aktuális chip lábkiosztását és teszteléskor a ki- és bemenetek állapotát lehet leolvasni. Ha aktiv a láb akkor piros szine lesz ha inaktív akkor kék a táp lábak fehér színűek az adc lábak pedig zödek teszteléskor.


Középen található a folyamat ábra ablak legfelső sorában a makrókkal ha vannak, alap esetben csak a főfügvény található. Itt Kell majd elkészítenünk a programjainkat.
