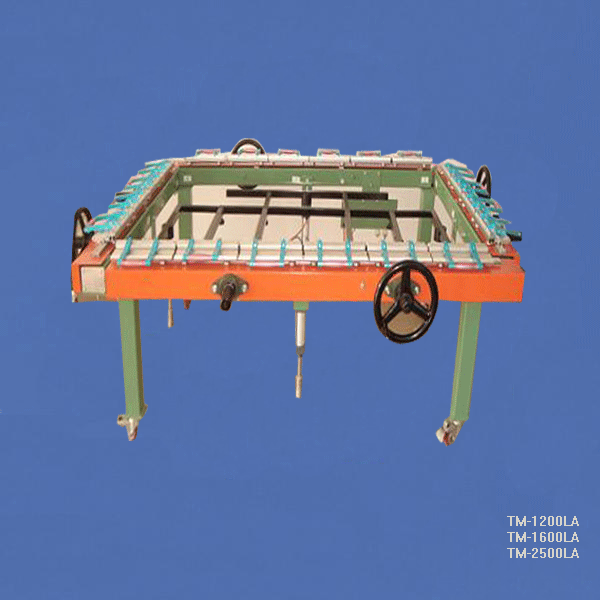

我司專業生產批發各款拉網機!15年精工製作經驗!有全自動氣動繃網機,精密機械手輪式拉網機,機械杠杠式拉網機.拉網張力最大及最穩定的拉網機屬於我司生產的機械手輪式式拉網機TM-1600.
該機採用42個熟皮製作的拉網夾頭!拉網夾頭採用高強度鋁合金拉網夾頭,確保了拉網張力的均勻!精心製作的齒輪銅套,保証改機器在頻繁使用中的壽命!
一. 本產品主要用於絲印網版的拉制,特別適合製作套色印刷網版,高精度的單雙面電路版.. 特別適合製作四色高精度的絲印網版.
二. 產品特點:
1. 本產品拉網夾頭及框架全部採用專用鋁合金型材製作,保証受力后不變形.
2. 夾頭採用全新設計的自鎖網夾結構,高張力后不滑網,不鬆脫.
3. 夾頭可左右滑動,保証張力均勻..
4. 單面拉網手輪通過齒鏈條同步傳遞動力,保証單面夾頭拉力同步.
5. 頂網採用氣動昇降,靈活,可靠.
四:主要技術參數:
型號 | TM-1200LA | TM-1600LA | TM-2500LA | 最大拉網面積 | 1200*900mm | 1600*1200mm | 2500*1500mm | 最小拉網面積 | 600*600mm | 800*800mm | 1200*1200mm | 最大拉網張力 | ≥50N/CN | ≥50N/CN | ≥50N/CN | 機器尺寸 | 1600×1100×760（L×W×H） | 1800×1400×760（L×W×H） | 2700×1700×760（L×W×H） | 重量 | 130kg | 165KG. | 200kg |
五．操作步驟
（１）首先根據網框大小調節拉網的面積，然後將活動腳輪鎖死
（２）選擇合適的網框支架將其放在拉網機上
（３）調節手輪，使網框尖端之間的距離在5-6mm，以避免在拉網過程中由於網紗張力增大，網框頂住網紗而造成網紗破裂。
（４）拉平網紗，用網夾固定好網紗的邊緣，再慢慢旋轉機
上四邊的手輪，使網紗慢慢處於張緊狀態，如此反復，直到網紗的各處的張力大致相等為止，張力的大小概括網紗的目數和質地而定，網張好后最好用張力計進行最終的檢查，注意：網紗拉力不能一次拉到位，必須分開幾次，比如：拉網力要求40N，先拉到15N，經過最少5分鐘的停留后，才拉到20N如此反復拉網才可．
（５）手輪，使網框上升，注意網框均勻地接觸網紗，然後在網框與網紗相接觸的地方塗上藤黃膠，注意：必須等待膠干以後，方可將網框與網紗一同取下。
1.繃網完以後，扳動換向閥，使手輪迴到初始位置，關閉電源
2.手輪；當手輪向左旋轉時，網紗處於張緊狀態，當手輪向右旋轉時網紗處於鬆弛狀態。
3.活動腳輪；當要調節拉網機拉網的面積時先要鬆開活動腳輪，螺絲
4.固定腳；整個拉網機的固定支撐。
5.杯頭螺絲；當要調節手輪在機架上的位置時，先要鬆開此螺絲，以便固定手輪。
6.機架
7.網夾；在拉網紗時，用於固定網紗四邊，以便於使用網版達到最佳。
歡迎各位新老客戶來電垂詢! |
