Kiegészítő dokumentumok a Bragg témához.



Tartalom

• FORMA-1 terepmérése(1989 május 23 - 26)
• BALTAZÁR HMK
• A hopping adások vett jeleinek feldolgozási lehetőségét tartalmazó tanulmány.

FORMA-1 terepmérése(1989 május 23 - 26)
(Tervezett)

Saját készitésú antenna rendszer. Öt darab botantenna.

A terepmérés feladata:
1. A rendszer működés leellenőrzése a telepítés után.
2. Rendszer érzékenység leellenőrzése az antennasorra merő-
leges irányban.
3. Oldalszög hitelesítés végrehajtása és a laboratóriumban
végrehajtott frekvencia hitelesítés visszaellenőrzése.
4. Rendszerjellemzők meghatározása.
5. Működés ellenőrzése különféle jelforrás kombinációkkal.
6. Jelforrás minta gyűjtés a szoftver továbbfejlesztése
érdekében.


Résztvevők névsora:
BME részéről: 1. Richter Péter
2. Jakab László
3. Szőnyi István
4. Mark Géza
HM részéről: 1. Gerlits Péter
2. Nagy László
3. Nagy András
4. Forgács Rudolf
5. Személy gk. vez. (naponta változik)
6. Kelesi Attila teher gk. Vez. (kedd-péntek)


Biztosítandó anyag a HM részéről:
1. MARCONI adó -vevő 2 készlet..
2. R-107 adó -vevő 2 készlet.
3. volki - tolki adó -vevő 2 készlet.
4. URH térerősség mérő (30-60 MHz) 1 készlet.
5. Szelektív csővoltmérő (30-60 MHz) 1 készlet.
6. VREV-P panoráma vevő 1 készlet.
7. Botantenna mágneses antenna talppal 1 db
8. RH térerősségmérő doboza 1 db
9. Hordozó láda laticellel bélelve 1 db
10. Szerszám készlet 1 készlet.
11. Mérő szalag 50 méteres 1 db
12. Műadó állvány nélkül + gollit elemek 1 db
13. Tüzérségi tájoló PAB-2 1 készlet.
14. Kitűző karók 15 db
15. Kitűző zsinór 500 m
16. Hálózati elosztó sáv 2 db
17. Hálózati hosszabbító kábel dobon 50 m
18. Szerelő anyagok 1 készlet.
19. Tartalék csatlakozók 1 készlet.


Mechanikai Laboratóriumtól kért biztosítások:
1. Mérési lehetőség Dunakeszi - Slagon + faház.
2. URH térerősségmérő + kezelő.
3. URH műadó állvánnyal + kezelő.
4. Teodolit.
5. Térítéses ebéd lehetőség HM 5 fő + BME 4 ? fő.


Feladatok részletezése és szétosztása személy szerint:
Antennarendszer telepítés : Felállításért és bontásért
felelős Nagy András. Segít a
BME és ML adott pillanatban
bevonható állománya.
Térerős-égmérési feladatok : Az MN 2983 URH térerősségmérője
elképzelésemben tartalékként
szerepel. Az ML műszerével való
összehasonlításért Nagy
András és Forgács Rudolf.
Kiképzésükért felelős Nagy László.
Térerősségmérő kezelője Forgács Rudolf.
(Nagy László csak a MARCONI üzemeltetése idején).
A térerősséget méri saját műszerével az ML.
Alájátszási feladatok : Nagy András - R 107
Forgács Rudolf - MARCONI
Hitelesítési feladatok végre-
hajtása az állványos műadó
spektrumára. A műadó mozgatását az ML embere végzi.


Kalibráció végrehajtsa:
A rendszer kalibrációját a BME
hajtja végre. A jelforrás
távolsága az antennarendszer bázis
távolságnak min. 15-20 szorosa
legyen.
Meg kell győződni a kalibráció
színtől és települési helytől valófüggetlenségéről.

Mérendő rendszer jellemzők:
1. Frekvencia tartomány.
2. Frekvencia mérés pontossága.
3. Frekvencia felbontás.
4. Irány tartomány.
5. Iránymérés pontossága.
6. Irány felbonts.
7. Rendszer érzékenység.
8. Rendszer dinamika.
9. Működési sebesség.
10. Rendszer működése több jel-
forrás esetén.
11. Egyéb jellemzők.

Mérési jegyzőkönyv:
A terepmérés folyamán kapott
eredményeket mérési jegyzőkönyv
formájában kell rögzíteni. A
jegyzőkönyv tartalmazza az
alkalmazott mérési módszereket,
eszközöket, körülményeket és a
kapott eredményeket.
A mérési jegyzőkönyvet a BME
készíti.
A terepmérések és az ezt megelőző
laboratóriumi mérések értékelt
jegyzőkönyveit a BME beszámoló
jelentés formájában megküldi a
megrendelő (ML) és a felhasználói
témagazda (HM) részére.

Vissza az elejére

BALTAZÁR HMK

KEZDÉS :1989.01.18.

BEFELYEZÉS:1989.01.27.

MODOSITÁS :1989.02.09.

TERVEZETT

1.A FEJLESZTÉS FEDÖNEVE:

BALTAZÁR

2.A FEJLESZTÉS ALAPJA:

MNVK 2.CSOPORTFÖNÖKSÉG VII. ÖTÉVES TERVRE VONATKOZÓ FEJLESZTÉSI TERVE.

3.A KÉSZŰLÉK FELADATA:

Á 30-90MHZ-ES FREKVENCIATARTOMÁNYBAN HAGYOMÁNYOS ÉS A VIVÖFREKVENCIÁJÁT GYORSAN VÁLTOZTATÓ (FREKVENCIA HOPPING FH) VALAMINT A RÖVIDIDEJIG TARTÓ (BURST) ADÁSOK ÉSZLELÉSE ÉS A RÁDIÓELEKTRONIKAI HELYZETBEN BEKÖVETKEZETT VÁLTOZÁSOK JELZÉSE KÜLÖNÖS TEKINTETTEL AZ FH ÉS BURST ÜZEMMÓDOKBAN DOLGOZÓ SUGÁRFORRÁSOKRA.

4.HARCÁSZATI-MÜSZAKI KÖVETELMÉNYEK:

4.1.HARCÁSZATI KÖVETELMÉNYEK:

4.1.1.A KÉSZÜLÉK AZ ELEKTROMÁGNESES HOZZÁFÉRÉS HATÁRÁN BELÜL BIZTOSITSA LEGALÁBB 100 DB EGYIDEJÜLEG ÜZEMELŐ EGYMÁSTÓL MIN. 25 KHZ TÁVOLSÁGRA ELHELYEZKEDŐ FREKVENCIACSATORNA VÉTELÉT ÉS ADATAINAK VALÓSIDEJŰ FELDOLGOZÁSÁT.

4.1.2.A 2 MSEC IDŐTARTAMNÁL HOSSZABB JELEK ELFOGÁSÁNAK VALÓSZINŰSÉGE 100%.

4.1.3.A KÉSZÜLÉK TEGYE LEHETÖVÉ A HAGYOMÁNYOS, FH ÉS BURST ÜZEMMÓDOK FELISMERÉSÉT.

4.1.4.A KÉSZÜLÉK TÁROLJA A MŰKÖDŐ SUGÁRFORRÁSOK ÖT PERCES IDŐSZAKRA VONATKOZTATOTT STATISZTIKAI ADATAIT. ÁZ ALKALMAZOTT TÁR LEGYEN KÉPES LEGALÁBB 8 ÓRA ADATAINAK MEGŐRZÉSÉRE. BIZTOSITOTT LEGYEN A FELDOLGOZÁS ALATTI ÉS TÁROLT INFORMÁCIÓK TOVÁBBITÁSÁNAK LEHETŐSÉGE EGYÉB SZÁMITÁSTECHNIKAI ESZKÖZ FELÉ.

4.1.5.A KÉSZÜLÉK KÉSZENLÉTI IDEJE BEKAPCSOLÁS UTÁN AZ ÜZEMI KLIMATIKAI HATÁROK KÖZÖTT MAX. 10 PERC.

4.2.MÜSZAKI KARAKTERISZTIKÁK:

4.2.1.FŐ MÜSZAKI JELLEMZŐK:

-FREKVENCIATARTOMÁNY:30-90MHZ (KÉT PÁRHUZAMOS A 30-60MHZ ÉS A 60-90MHZ-ES FREKVENCIASÁVBAN MŰKÖDŐ ALRENDSZER).

-HATÁRÉRZÉKENYSÉG A TELJES FREKVENCIATARTOMÁNYBAN < 1/UV.

-HARMADRENDŰ INTERMODULÁCIÓS TORZITÁS NAGYSÁGA A MEGENGEDETT BEMENETI SZINTEK TELJES TARTOMÁNYÁBAN > 60 DB.

-DINAMIKATARTOMÁNY:>30 DB.

-FREKVENCIAFELBONTÁS:<25 KHZ.

-FREKVENCIA MÉRÉS PONTOSSÁGA:+/-10 KHZ

-ĐANORÁMA PERIÓDUS IDŐ:0.5MSEC (PONTOSITANDÓ EGYÉB IDÖK BIZTOSITÁSA. ÁJÁNLOTT IDÖK 0.1,1,5,10,50MSEC TÁVVEZÉRELHETŐ ÁTKAPCSOLÁSI LEHETŐSÉGGEL.)

-BEMENETEK:

1.NAGYFREKVENCIÁS BEMENET 50 OHM ASSZIMETRIKUS.

2.CÉLBILLENTYÜZET A KÉSZÜLÉK FUNKCIÓINAK MEGFELELŐEN.

3.TÁPELLÁTÁS CSATLAKOZÓI.

-KIMENETEK ÉS KIJELZŐK:

1.INDIKÁTOR FOTODIÓDASOROK FORMÁLT VIDEOJELE A HOZZÁTARTOZÓ SZINKRONJELLEL.

2.SZABVÁNY ADATVONAL (ÁZ ADATVONAL TIPUSA PONTOSITANDÓ).

3.GRAFIKUS DISPLAY AZ INFORMÁCIÓK SZÖVEGES ÉS GRAFIKUS MEGJELENITÉSÉRE.

4.FÉNYKIJELZÖK A BEKAPCSOLÁS, ÜZEMKÉPESSÉG STB. JELZÉSÉRE.

5.HANGSZORÓ KIMENET RIASZTÓ HANGJELZÉSEK CÉLJÁBÓL.

4.2.2.A KÉSZÜLÉK FELÉPITÉSE:

-NAGYFREKVENCIÁS ALRENDSZER.

-OPTIKAI ALRENDSZER.

-ADATFELDOLGOZÓ ALRENDSZER A KIJELZŐKKEL.

4.2.3.A KÉSZÜLÉK ÜZEMMMÓDJAI ÉS AZOK FELADATAI:

1.ALAPHELYZET BEÁLLITÁSA:

ÁZ EGYES FREKVENCIÁK (FREKVENCIASÁVOK) KIZÁRÁSA, EZEK MÓDOSITÁSA. Á SZÜKSÉGES BEÁLLITÁSOK, KALIBRÁCIÓK ELVÉGZÉSE STB.

2.HAGYOMÁNYOS ÜZEMMÓDOT ALKALMAZÓ HIRADÁS FORGALMÁNAK FIGYELÉSE.

A BEÉGETETT PROGRAMNAK MEGFELELŐEN KIJELZÉSRE KERÜLNEK AZ ÚJ FREKVENCIA CSATORNÁK, AZ ÖT PERCEN BELÜL ÉSZLELT CSATORNASZÁM, EZEN CSATORNASZÁM VÁLTOZÁSÁNAK MÉRTÉKE ÉS JELLEGE MEGHATÁROZOTT IDŐSZAK ÁTLAGÁHOZ VISZONYITVA, AZ ÁTLAGOS KÖZLEMÉNYHOSSZAK ÉS EZEK VÁLTOZÁSA EGY ADOTT IDÖSZAK ÁTLAGÁHOZ VISZONYITVA. Á VISZONYITOTT ÉRTÉKEK BEÁLLITHATÓ FELSŐ KÜSZÖBSZINTJÉNEK TÚLLÉPÉSE VAGY BEÁLLITHATÓ ALSÓ SZINTJEINÉL KISEBB ÉRTÉKEK ESETÉN RIASZTÓ JELZÉSEK KIADÁSA. EGYETLEN FH ADÁS ÉSZLELÉSÉNÉL A RENDSZER A KAPOTT FELDERITÉSI ADATOK ELTÁROLÁSA UTÁN AUTOMATIKUSAN ÁTVÁLT A FH ÜZEMMÓDBA.

3.FH ÜZEMMÓD.

AZ ÜZEMMÓDBAN AZ ÜZEMELŐ CSATORNÁNKÉNT KIJELZÉSRE KERÜL A CSATORNÁBAN ÉSZLELT ÜZEMMÓD MINŐSÉGE, HAGYOMÁNYOS, BURST VAGY HOPPING ÜZEMMÓD·, AZ EGYMÁSTÓL MEGKÜLÖNBÖZTETETT FH ADÓK SZÁMA, AZ ÉSZLELT HOPPING ADÁSOKRA JELLEMZÖ UGRATÁSI SEBESSÉGEK ÉRTÉKEI VALAMINT A MÉRT ADATOK STATISZTIKAI ÖSSZEHASONLITÁSA AZ ELÖZŐ ÖTPERCES FH IDŐSZAKOKHOZ VISZONYITVA.

4.2.4.TÁPELLÁTÁS:

VÁLTAKOZÓ ÁRAM· HÁLÓZATRÓL 220 V +/-10%; 50HZ+/-2%.MEG KELL VIZSGÁLNI A BERENDEZÉS ENERGIAELLÁTÁSÁNAK LEHETÖSÉGÉT ĐOUH ÉS EGYÉB HORDOZÓK FEDÉLZETI TÁPEGYSÉGEIRŐL.

4.3.A KÉSZÜLÉK SZILÁRDSÁGI, KONSTRUKCIÓS ÉS TECHNOLÓGIAI KÖVETELMÉNYEI:

4.3.1.A KÉSZÜLÉK KIALAKITÁSÁT A KÇOT-K 065-82 SZABVÁNY ÁLTALÁNOS MŰSZAKI KÖVETELMÉNYEK, ELLENÖRZÉSI ÉS VIZSGÁLATI MÓDSZEREK CÍMŰ DOKUMENTUM ÁLTALÁNOS ALAPELVEINEK FIGYELEMBEVÉTELÉVEL KELL ELVÉGEZNI.

4.3.2.A FELHASZNÁLÁST ILLETÖEN AZ ESZKÖZ A A KATEGÓRIÁNAK FELEL MEG.

4.3.3.KLÍMAFOKOZATI KIVITEL JELLEGE SZERINT: Ď KIVITEL.

4.3.4.A KÉSZÜLÉK ÉS ELEMEI KÜLSŐ HATÓTÉNYEZŐKKEL SZEMBENI ELLENÁLLÓKÉPESSÉG KÖVETELMÉNYEI SZEMPONTJÁBÓL A KÇOT-K067-81 SZABVÁNYT KELL ÉRVÉNYESITENI AZ ALÁBBIAK SZERINT:

-1.2.Ď JELŰ KIVITEL;

-N.11.OSZTÁLY 2.13.ÉS2.17. PONTOK NÉLKÜL, A TÖBBI PONT VÁLTOZATLANUL. EGYEDI ELTÉRÉS KÜLÖN EGYEZTETÉS SZERINT.

4.3.5.KONSTRUKCIÓS-MŰSZAKI KÖVETELMÉNYEK SZEMPONTJÁBÓL ÉRVÉNYESITENI KELL A KÇOT-K068-81 ELŐIRÁSAIT AZ ALÁBBI ELTÉRÉSEKKEL:

-2.1.23.; 2.1.24.; 4.3. PONTOK NÉLKÜL.

-4.5. PONT A FEJLESZTŐ ÉS A MEGRENDELŐ KÜLÖN EGYEZTETÉSE SZERINT.

-5.2. PONT CSAK AZ ELSŐ BEKEZDÉS.

-5.3.; 5.4.; 5.8.; 5.10.; 5.11. PONTOK KÜLÖN PONTOSITÁS SZERINT.

-5.13. PONT A KÉSZÜLÉK PARAMÉTEREI SZERINT.

-5.14.; 6.7.; 7.2.; 8.13. PONTOK KÜLÖN PONTOSITÁS SZERINT.

Á FELSOROLT SZABVÁNYOK TÖBBI PONTJAI VÁLTOZATLANUL.

EGYEDI ELTÉRÉSEK KÜLÖN EGYEZTETÉS SZERINT.

5.A MEGBIZHATÓSÁGGAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK:

5.1.KÉT MEGHIBÁSODÁS KÖZÖTTI TERVEZETT ÁTLAGOS IDŐ AZ EGÉSZ KÉSZÜLÉKRE NÉZVE MIN. 2000 ÓRA.

5.2.AZ ÜZEMKÉPESSÉG HELYREÁLLITÁSÁNAK ÁTLAGOS IDEJE MAX. 30 PERC.

ÁZ ÜZEMBIZTONSÁGRA ÉS JAVITHATÓSÁGRA MEGADOTT KÖVETELMÉNYEK ÉRTÉKELÉSE SZÁMITÁSI MÓDSZERREL TÖRTÉNIK.

6.AZ ÜZEMELTETÉSRE ÉS JAVITÁSRA VONATKOZÓ KÖVETELMÉNYEK:

6.1.A KÉSZÜLÉK TÖBBSZÖRI FELHASZNÁLÁSRA TERVEZETT A KATEGÓRIÁJ· ESZKÖZ.

6.2.A KÉSZÜLÉK RENDELKEZZEN OLYAN BEÉPITETT AUTOMATIKUS ELLENÖRZŐ RENDSZERREL AMELY LEHETŐVÉ TESZI AZ ÜZEMKÉPESSÉG MEGHATÁROZÁSÁT VALAMINT A SZÜKSÉGES KALIBRÁCIÓK ELVÉGZÉSÉT.

6.3.A KÉSZÜLÉK TARTALÉKALKATRÉSZ, SZERSZÁM ÉS TARTOZÉK KÉSZLETE KÜLÖN EGYEZTETÉS SZERINT.

7.ERGONOMIAI KÖVETELMÉNYEK:

Á KÉSZÜLÉK KEZELÉSÉT ÁLTALÁNOS VÉGZETTSÉGŰ KIKÉPZETT SORÁLLOMÁNY VÉGRE TUDJA HAJTANI.

8.AZ ESZKÖZ FEJLESZTÉSÉNEK, VIZSGÁLATAINAK, ÁTVÉTELÉNEK, VALAMINT A MUNKA BEFELYEZÉSÉNEK RENDJE:

-MÉRÉSEK ALAPJÁN GYÁRI JAVASLAT A HMK PONTOSITÁSÁVAL KAPCSOLATBAN ÉS A RÉSZEGYSÉGEK SPECIFIKÁCIÓJÁNAK MEGADÁSA A HM FELÉ:1989. MÁRCIUS 31-IG.

-KISÉRLETI MINTADARAB ELKÉSZITÉSE: 1989. JUNIUS 30-IG.

-KISÉRLETI MINTADARAB GYÁRIVIZSGÁLATA: 1989 JÚLIUS HÓNAP.

-KISÉRLETI MINTADARAB CSAPATVIZSGÁLATA: 1989 AUGUSZTUS-NOVEMBER.

-TU ELKÉSZITÉSE ÉS JÓVÁHAGYÁSRA FELTERJESZTÉSE:1990 MÁRCIUS 31.

9.A TITKOSSÁG BIZTOSITÁSÁRA VONATKOZÓ KÖVETELMÉNYEK A KÉSZÜLÉK FEJLESZTÉSÉNÉL, VIZSGÁLATAINÁL, GYÁRTÁSÁNÁL ÉS ÜZEMELTETÉSÉNÉL:

MINDAZON DOKUMENTÁCIÓK AMIK A KÉSZÜLÉK SPECIÁLIS RENDELTETÉSÉRE (BURST ÉS HOPPING ADÁSOK VÉTELE) VONATKOZNAK TITKOSAK A VISSZAVONÁSIG.

Megjegyzés:

A tervezett ütem betartása nem sikerült. A politikai események hatására az első NDK által megrendelt példánynál az összes vizsgálat nem lett végrehajtva,

Vissza az elejére

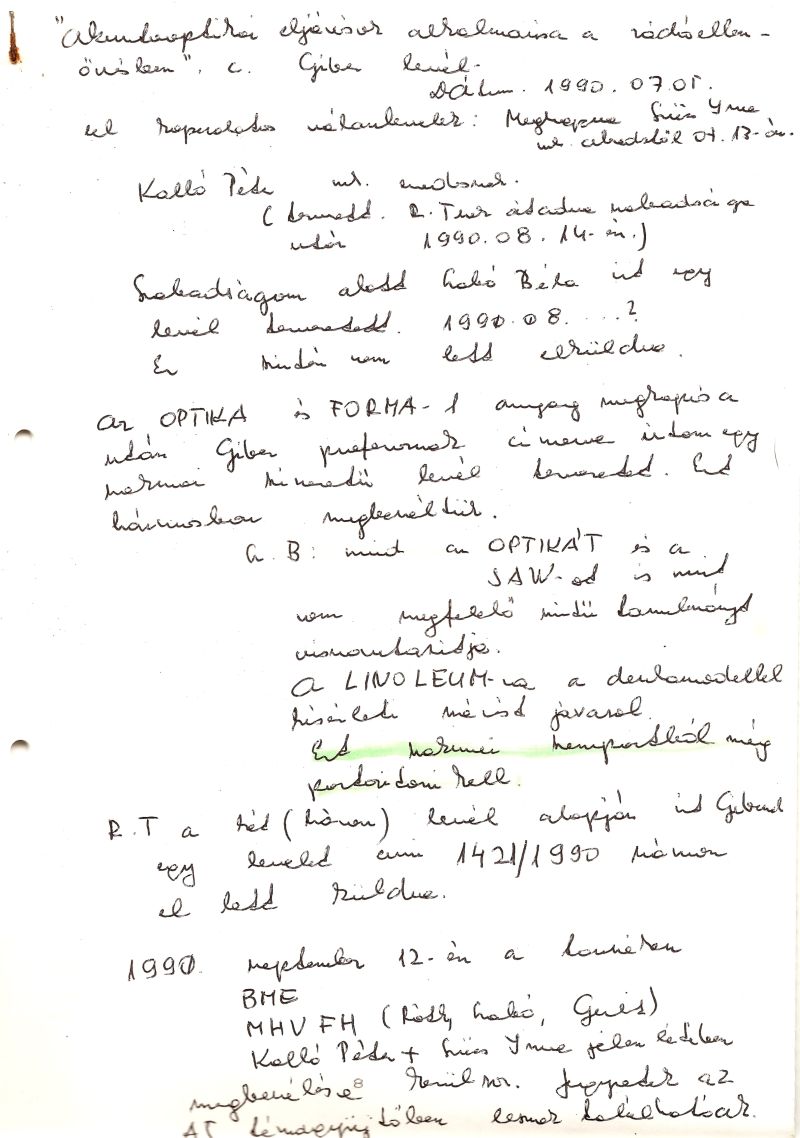

A végjáték érdekes dokumentumai tartalmi vázlatai.

A javaslataim piszkozatai alább találhatók:

Vissza az elejére

A hopping adások vett jeleinek feldolgozási lehetőségét tartalmazó tanulmány.

Utolsó javítás: június 26, 2010.
