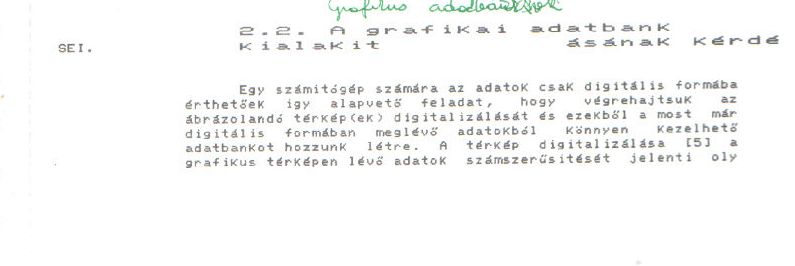

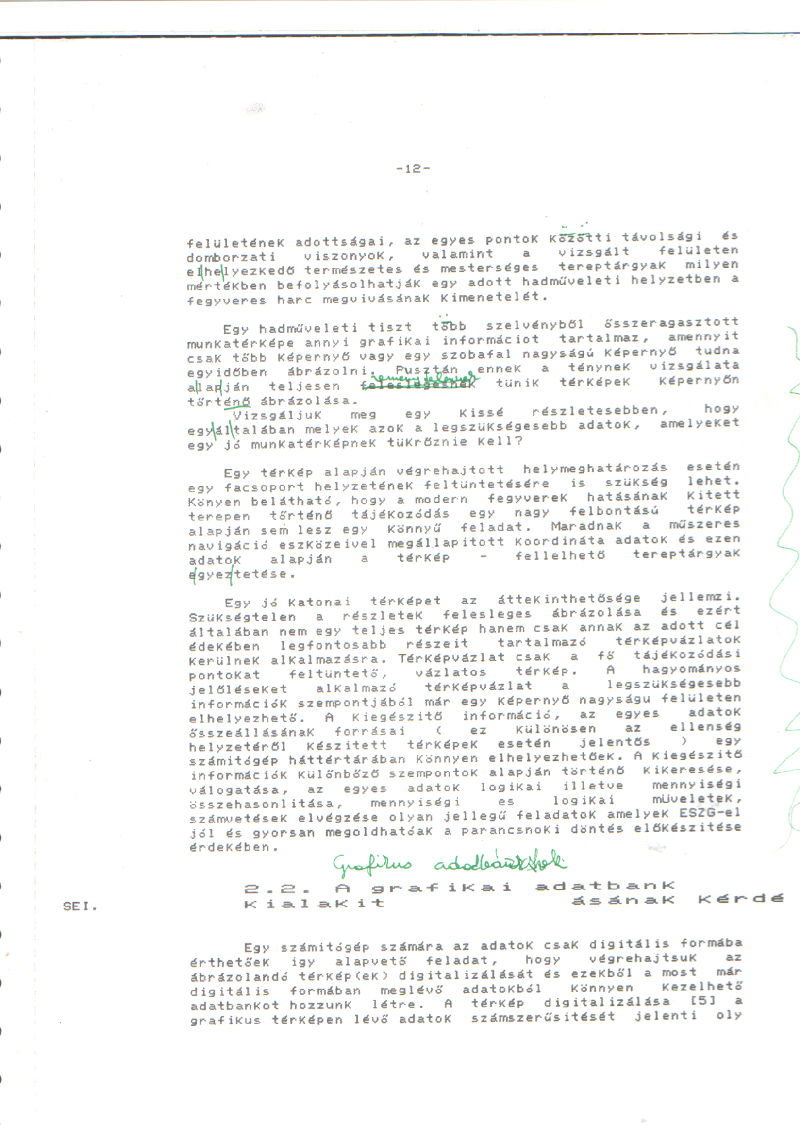

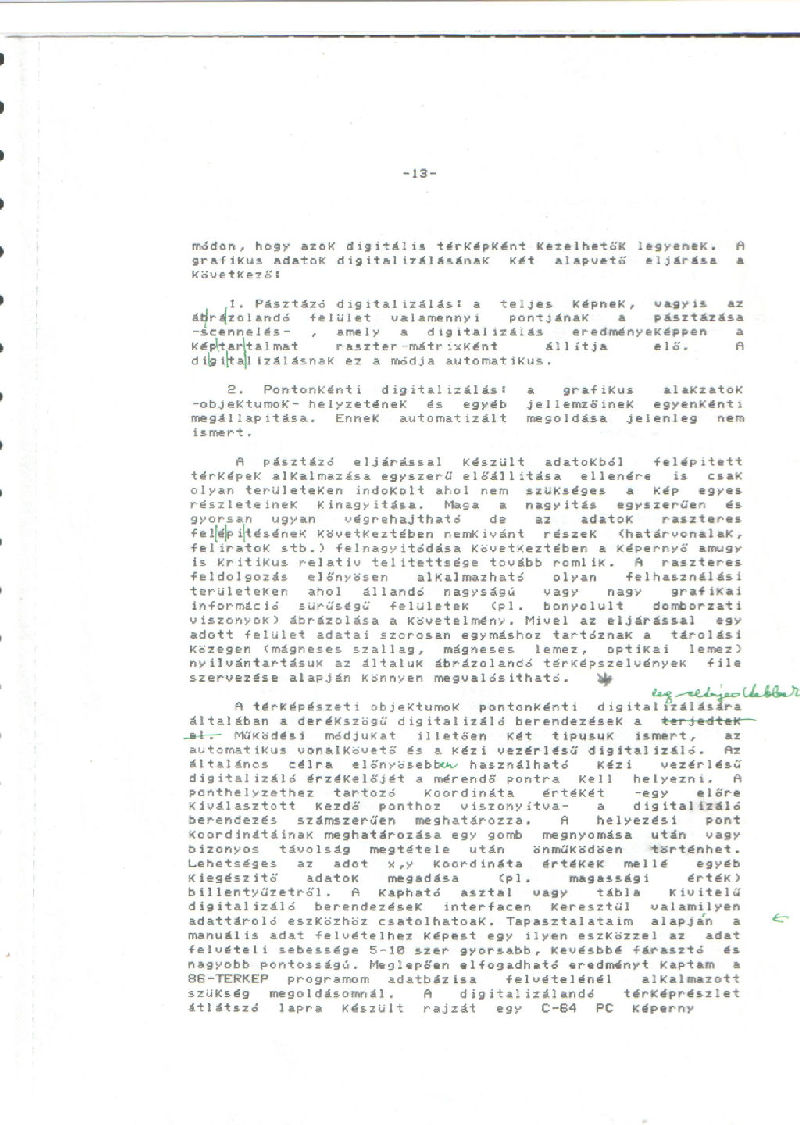

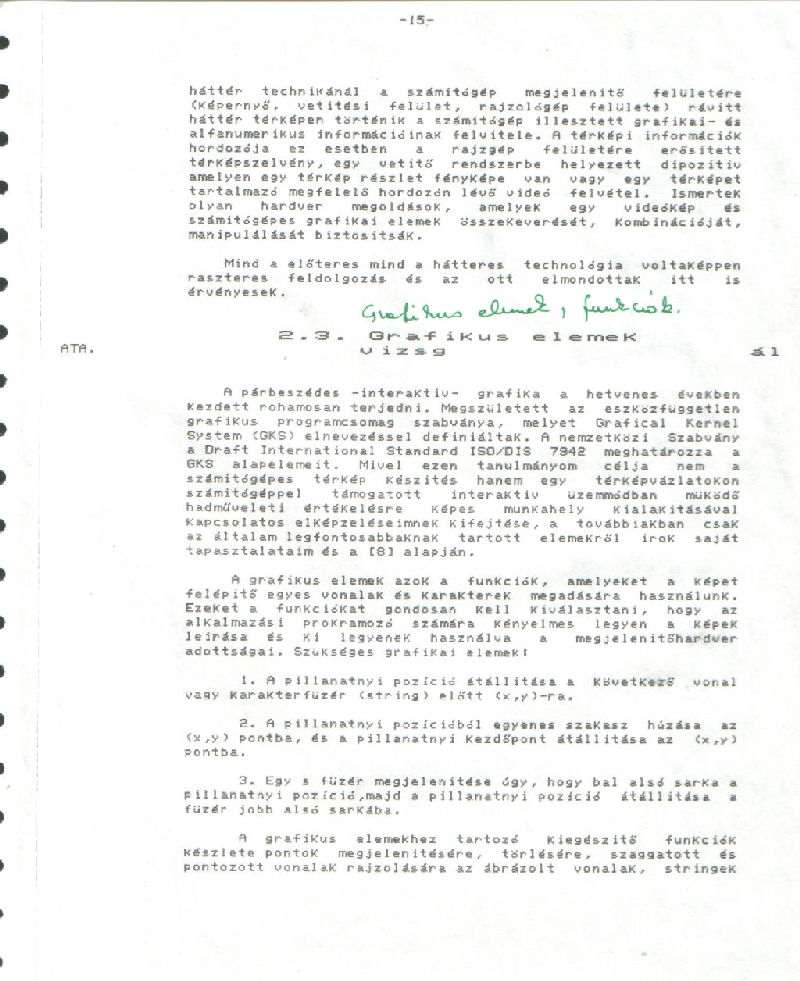

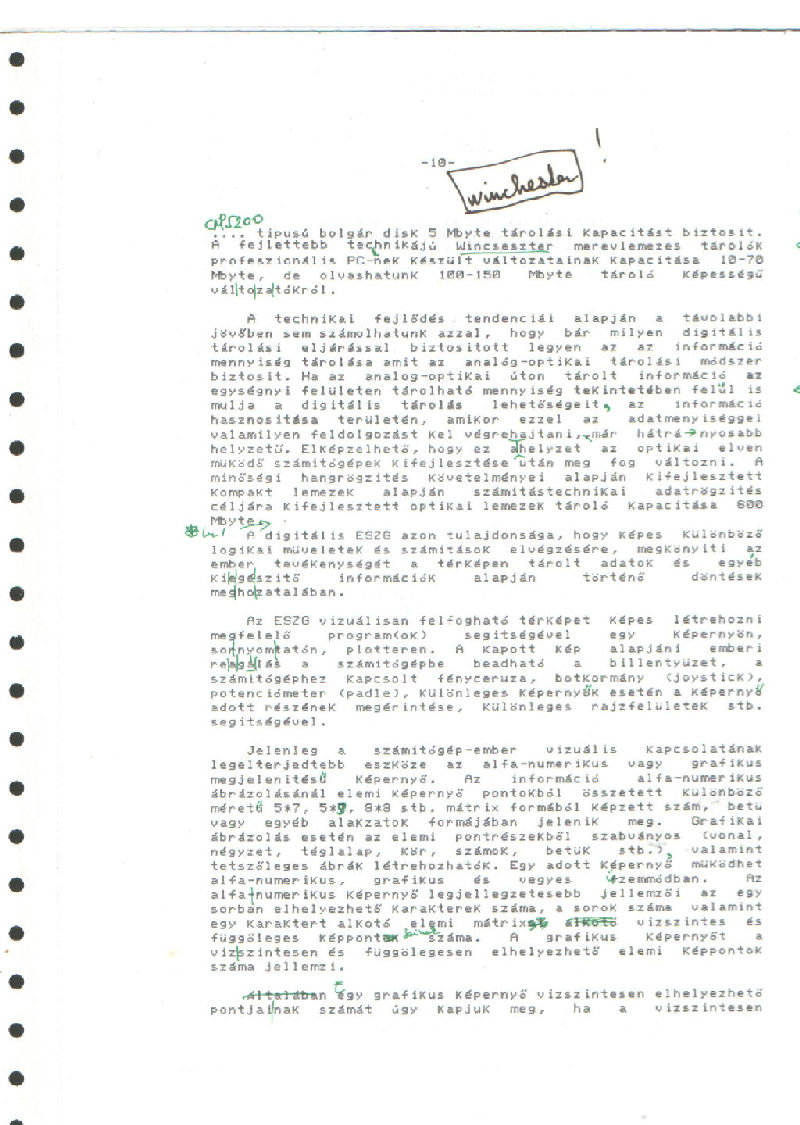

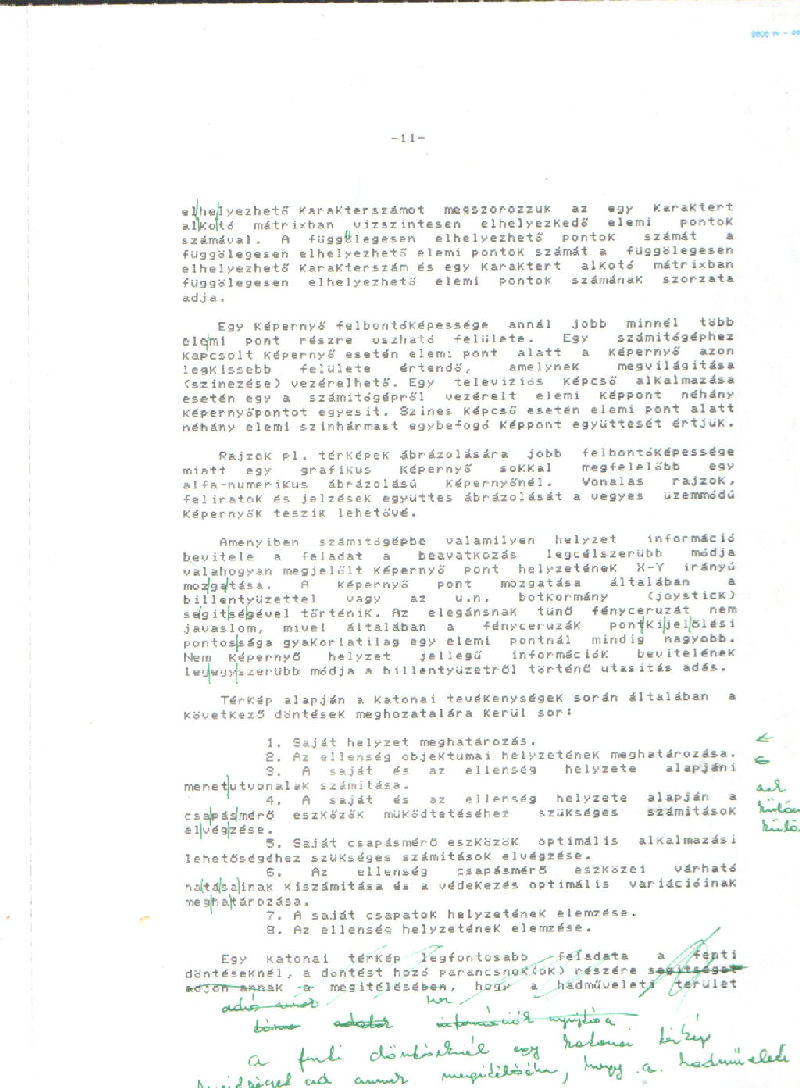

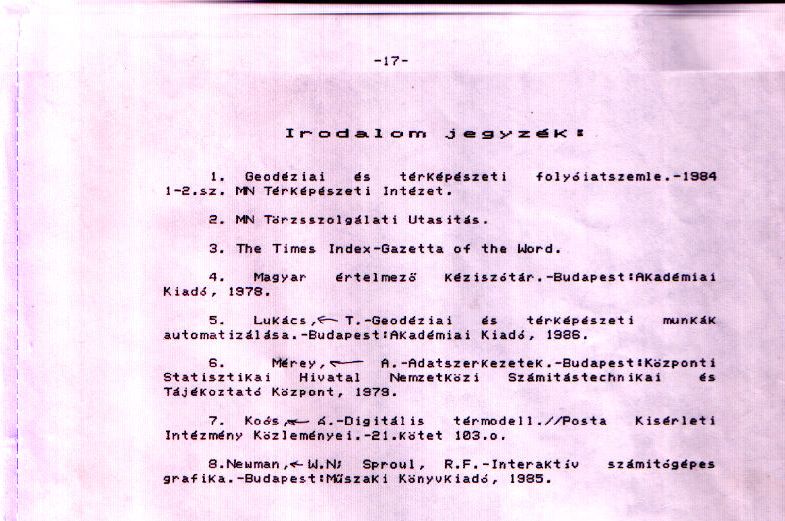

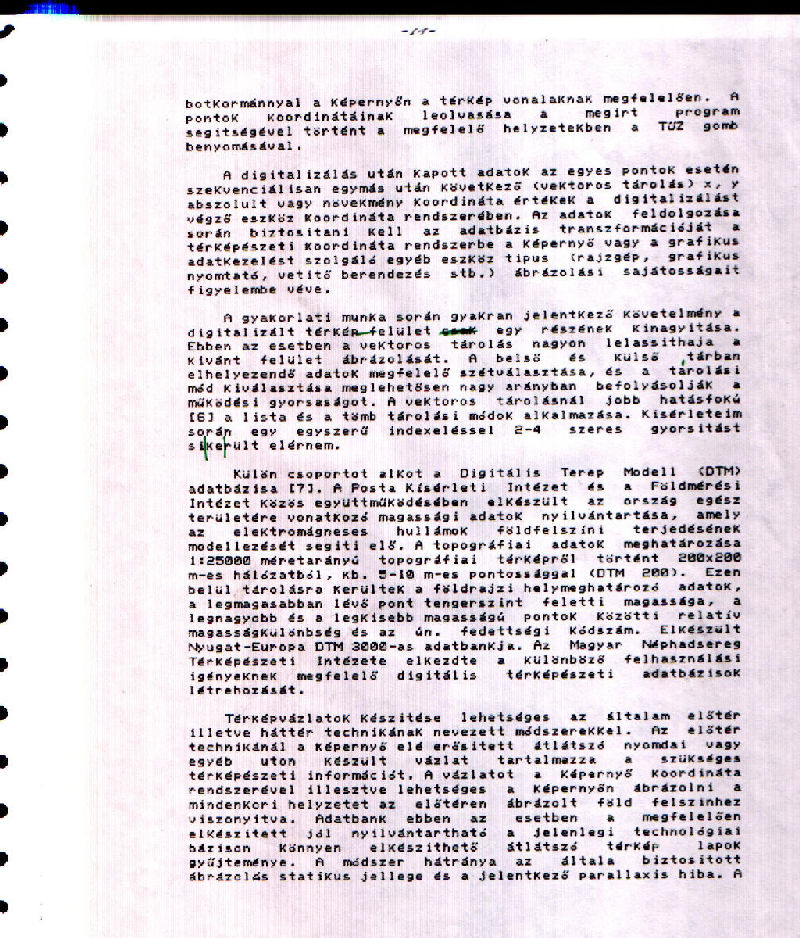

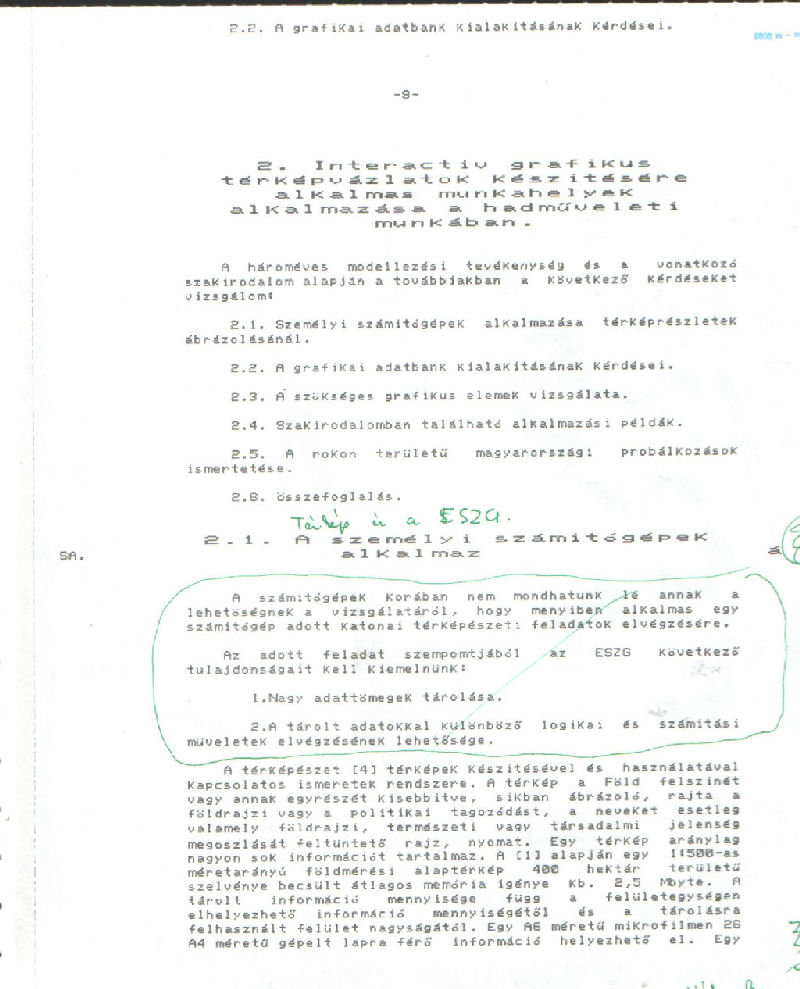

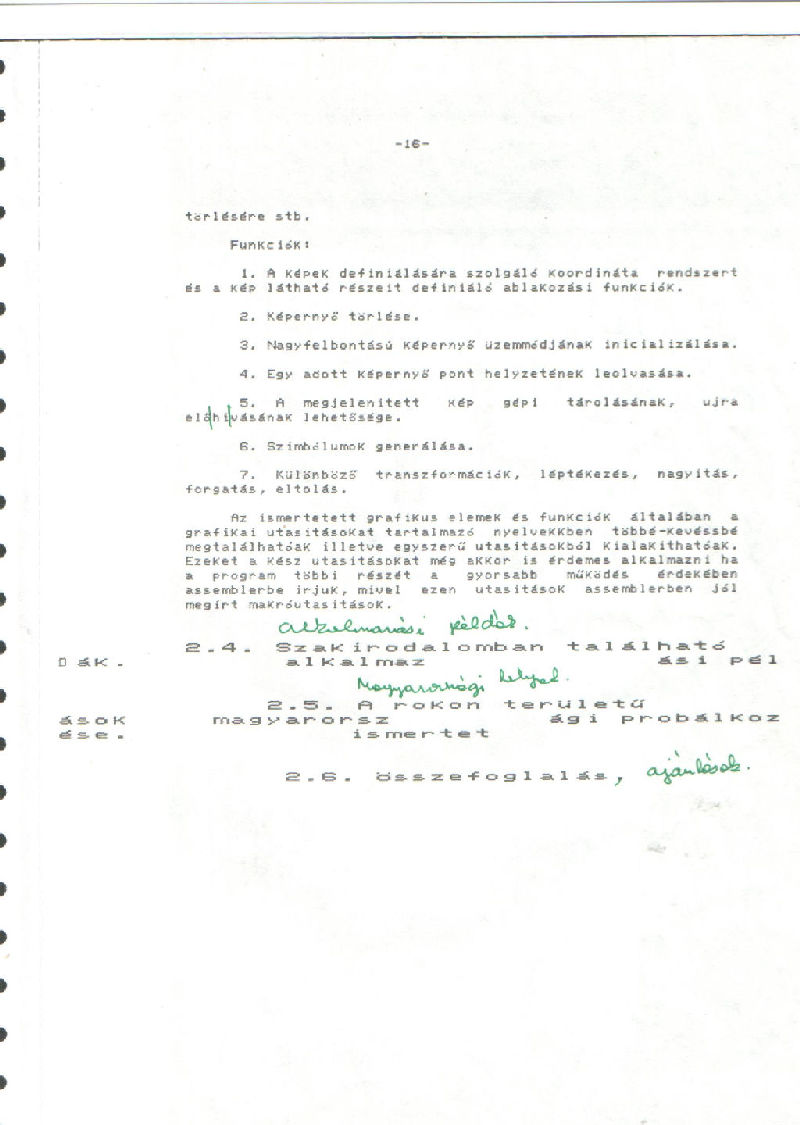

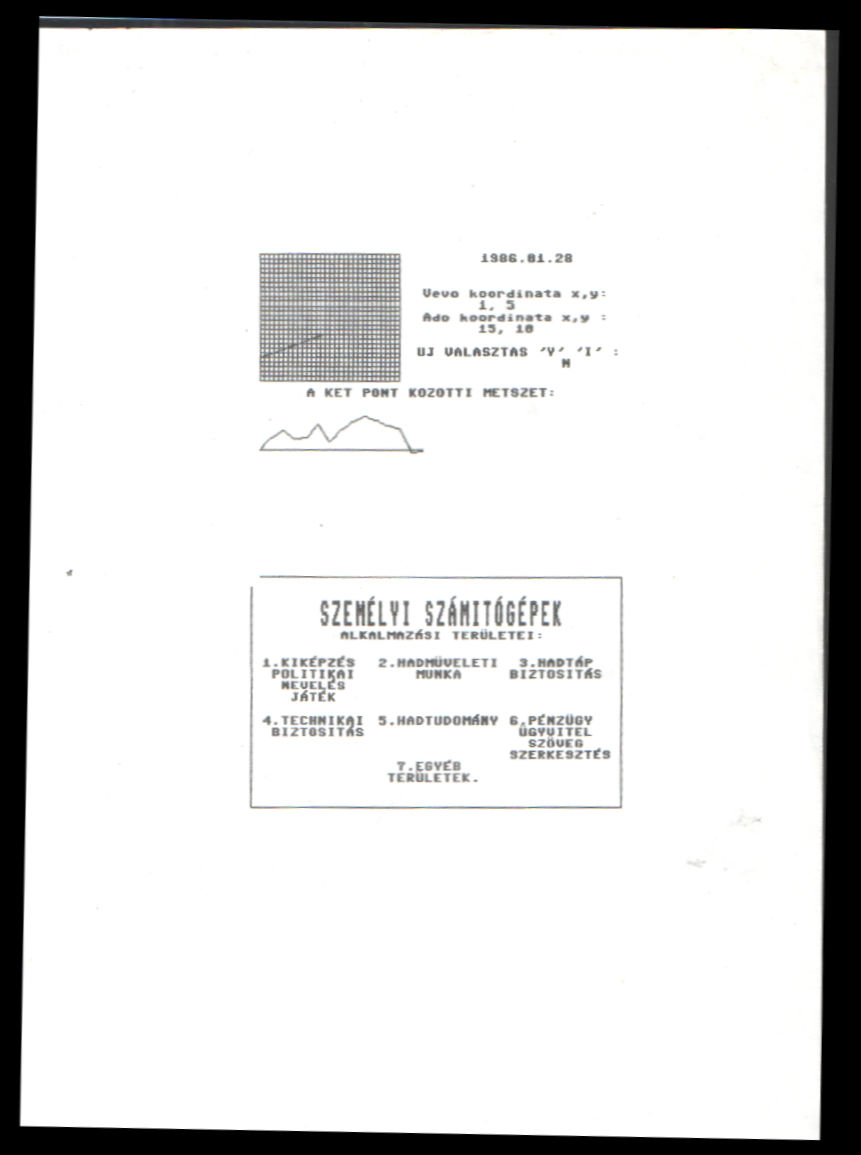

A honlap elnevezését azért változtattam, mert a megtalált feljegyzésemben a C64 számítógépen kívül más típusú számítógépek is említésre kerülnek. A tanulmányt egy gyenge minőségű lapolvasóval digitalizáltam. A szöveg 1. és 2. fejezetét átgépeltem. a 3-5. fejezetek csak a tanulmány részek másolata.  Remélem a kedves olvasóimnak lesz türelme ezek elolvasására. A tanulmány 1989-ben készült. A CERUZA programból külön honlap itt. CERUZA

1. ( kiindulási elképzelések, rövid ismertetők )

   1.1. Kezdeti próbálkozások.

Magával a térképen végzett munkával az eddigi katonai pályafutásom során nagyon sokszor, nagyon sok vonatkozásban találkoztam. 1984 februárban vetődött fel bennem konkrétan a C-64 típusú személyi számítógép grafikus utasításokat is tartalmazó SIMONS BASIC nevű kiterjesztés megkapásakor egy katonai célra felhasználható térképvázlat készítése lehetőségeinek tanulmányozása. A C-64 nagy felbontású grafikáját eddig csak az aránylag lassú BASIC -ból tudtam alkalmazni pontok rajzolására. A kiterjesztés lehetővé tette az alapvető grafikai elemek (meghatározott helyzetű pontok, vonalak, korok, négyzetek, téglalapok rajzolását, törlését stb.) viszonylag gyors megvalósítását egyszerű utasításokon keresztül. Ekkor kezdtem el a területtel kapcsolatos irodalom gyűjtését és tanulmányozását. Mint potenciális felhasználónak egy együttműködést felajánló levelet írtam az MN 2983 PK. szakmai helyettesének 1984.február 15-én, de levelemre válasz nem érkezett. Megfelelő biztatást és értékes tanácsokat kaptam dr. Várhelyi István a ezredestől, a hadtudományok kandidátusától , akinek ez irányú támogatását ez úton is kívánom megköszönni. Ugyanakkor köszönettel tartozom Lits Gábor alezredesnek a térképészeti ismeretek területén nyújtott segítségéért.

A C64 gazdag program választékát kihasználva tanulmányoztam a SI MON BASIC után megkapott SUPERGRAPHICS változat, BASICA változat, BAS C változat, SCREENGRAPHICS, PAINT MAGIC, KOALA, LOGO, PASCAL változatok, GEOS stb. grafikus megoldásokat biztosító nyelvek és segédprogramok lehetőségeit.

Az egyes térképvázlat részletek rajzolásának lehetőségét az SU-CERUZA és az SC-CERUZA programokkal kezdtem tanulmányozni. A két program között csak az a különbség, hogy az első a SUPERGRAFIK míg a második a SCREENGRAFIK elnevezésű grafikus programcsomaggal lett elkészítve. A képernyőn megjelenő menü alapján lehetséges a kívánt ország választása:

Áttekintő térkép (1)
Magyar ország (2)
Ausztria (3)
Német Szövetségi köztársaság (4)
Svájc (5)
Észak Olaszország (6)
Csehszlovákia (7)
NSZK déli része (8)

Az egyes részletek határvonal pontjai X-Y koordinátái az 1 milliós, 200000-es és 100000-es térképekhez kiadott áttekintő lap alapján¡n lettek manuálisan leolvasva és a gépbe DATA sorokként bevíve. A későbbiek folyamán ezeket a DATA sorokat megfelelő elnevezésű filékben floppylemezre rögzítve alkalmaztam. A vázlatokon egy a SPRITE technikával készült ceruzát mozgatok billentyűvel vagy botkormány (joystick) segítségével.

A SIMONS BASIC-el készült MODELL nevű program adatbázisa és ezzel a választható térképvázlatai azonosak a fentiekkel.

Új elemként választható az ábrázolás színezete:

Fekete-fehér ( 1) színes (2 )

és az ábrázolás minősége:

Csak határvonal (1)
Határvonal+városnevek (2)
Határvonal+városnevek+vízrajz (3)

A képernyőn a ceruzával pontok között vonalak húzhatok és városnevek jelennek meg a vázlat megfelelő helyein.

1.2. CERUZA-C.(1984)

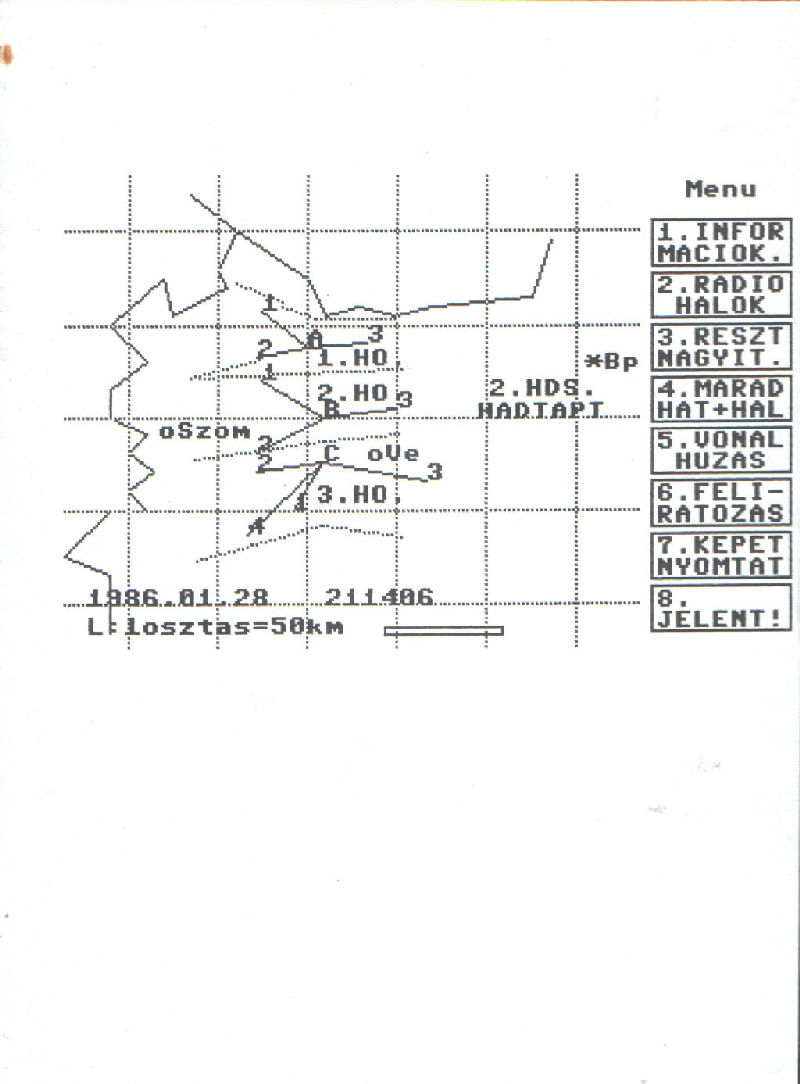

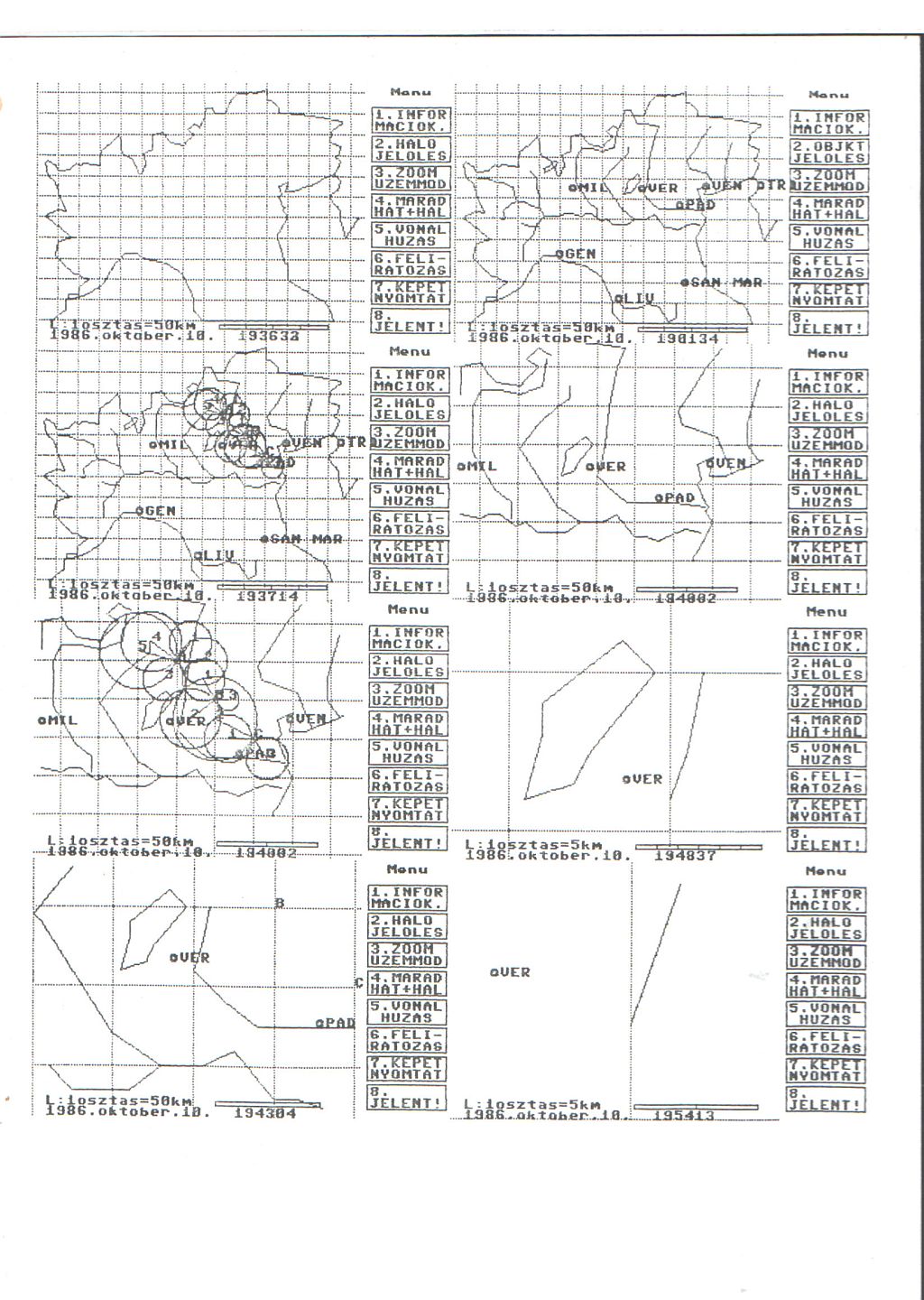

Egy teljes hadműveleti munkafolyamatot modellez a CERUZA-C nevű program. Az adatbázis a fenti áttekintő‘ lap alapján készült manuális munkával. Ebben a fiam is segített és így egyes változatok VIKTOR néven is szerepelnek. A térképvázlat készítésére csak a képernyő‘ egy része van felhasználva. A hasznos képernyő felület jobb oldali egy ötöde az ikontechnikából vett ötlet alapján a menü választékot tartalmazza. A menüből a választás a megfelelő‘ számbillentyű megnyomásával történik. Ekkor egy kék színű ceruza a menü megfelelő‘ részére ugorva jelzi, hogy melyik üzemmódban vagyunk. A 3; 5. és 6. üzemmódoknál a képernyő‘ közepére ugró barna színű ceruza mozgatható joystick vagy a CRSR billentyűk segítségével. A billentyűs mozgatás sebességének váltása az L (lassú) és a G (gyors) billentyűkkel, irányának váltása a SHFT - telt CRSR billentyűkkel lehetséges. Az egymás alatt elhelyezett számozott téglalapban szereplő‘ üzemmódok szolgáltatásai a kővetkezőek:

A kép tárolása -előhívása (1)
Nagyított térkép előhívása (2)
Nagyított térkép tárolása (3)
Tárolt térkép előhívása (4)
Térkép tárolása (5)
Hálok adatainak bevitele (6)
Hálok adatai képernyőn (7)
Indítás kezelési utasítás nélkül (8)

Üsd le a megfelelő számot:

A megfelelő szám leütése után a következő történik:

1. INFORMACIOK: eltűnik a térkép és az alfa-numerikus képernyőn a kővetkező további választások lehetségesek:
1.1.A két nagy felbontású képernyő egymással felcserélődik.
1.2. Egy a munkafolyamat során kapott térképvázlat tárolása floppy lemezre. Ez lehet nagyított (ZOOM üzemmód), feliratozott vagy más úton kapott változat. Egy képernyő‘ tartalom tárolása a floppyn 37 blokkot igényel.
1.3. Az 1.2. üzemmódban legutóbb a lemezen eltárolt képernyő tartamot betölti az aktuális képernyő memóriába.
1.4. Az eredeti képernyő betetőzése lemezről az aktuális képernyő -memóriába. Amennyiben a munkafolyamat során egy második vázlat rögzítése érdekében az 1.5. üzemmód alkalmazásra került, úgy a képernyőn megjelenő‘ vázlat az 1.5. üzemmódban legutóbb rögzített képnek felel meg.
1.5. A munkafolyamat során kapott 2.térképvázlat tárolás lemezre. Alkalmazásakor a lemezen lévő‘ kiindulási ábra felülíródik.
1.6. A program indításakor- memóriába demó céljából három rádió háló, hálónként egy vezető és három-három vezetett rádióállomás földrajzi koordinátái (északi szélességi fok,perc; keleti hosszúsági fok,perc) töltődnek. Az üzemmód ezen adatok megváltoztatását teszi lehetővé tíz hálóig hálónként tíz tagállomással. A betárolt adatok törlése után interaktívan megkérdi a hálók száma¡, majd hálónként a vezető‘ és vezetett állomások koordinátáit. Ha az adott hálóban nincs több állomás akkor kővetkező‘ értékként két nullát kell megadni.
1.7. Az alfanumerikus képernyőn (kis felbontású képernyő‘) az érvényes hálók kővetkező adatai jelennek meg:
1. vezető állomás földrajzi koordinátái.
1.J. vezetett állomás földrajzi koordinátái és a vezető állomástól mért távolság.
A háló utolsó vezetett állomásának adatai alapján a képernyőn megjelenik egy a hálóra jellemző kiszámított szám a hálók által lefedett terület. A vezetett és vezető állomástól mért távolság kiszámítása a gombi koordináta rendszerben végzett számítás alapján történik. Az egyes hálók adatai a képernyőn az f7 billentyű lenyomásáig olvashatóak. Az f7 billentyű lenyomásával- a kővetkező háló adatai olvashatóak. Az utolsó háló után újra a nagy felbontású képernyő jelenik meg a menüvel és a legutolsó térképvázlattal.
1.8. Lehetővé teszi az alaphelyzethez való visszatérést a program újra indításával. Az újrakezdési folyamat meggyorsikása érdekében a kezelési utasítás a képernyőn nem _jelenik meg.

2. HALO JELOLES; az első haló vezető állomását megfelelő helyen ,A betűvel megjelöli majd 1-től növekedő számokkal megszámozza a háló vezetett állomásait. A vezetett állomások helyétől vonalakat húz a vezető állomáshoz valamint e vonalnak megfelelő sugárral korokét rajzol, amelyek középpontja az adót vezetett á¡állomás. Az 1.7. részben számolt lefedett terület ezen korok területének ősszegével egyenlő. Amennyiben az ábrázolt pontok, vonalak, korok nem esnek az ábrázolt felületre, rajzolásuk nem történik meg. További hálók esetén a vezető állomását az ABC kővetkező‘ betűjével jelölve a folyamat ismétlődik a fent leirtanak megfelelően.

3. ZOOM UZEMMOD; a képernyő‘ kiválasztott részének nagyítását teszi lehetővé. A ceruzát a kiválasztott képernyő rész egyik felső sarokpontjára vezetve meg kell nyomni az F3 billentyűt majd vízszintes irányban elmozdulva kijelölve a másik sarokpontot, az F3 billentyűt másodszori megnyomásával a nagyításra kerülő rész a képernyőn bekereteződik. A kijelölt rész módosítható. Ez esetben az F5 billentyű lenyomása után a keret a képernyőről torlódik és a nagyítandó rész kijelölésének folyamata újra kezdhető. Helyesnek elfogadott kijelölés esetén az F7 billentyű lenyomása után megkezdődik a kinagyított felületrész rajzolása. A rajzolás befejeztével a képernyőn a kinagyított részlet kerül ábrázolásra. A képalján látható lépték vonal megfelel az ábra léptékének. A menü felirat mellett megjelenő ceruza jelzi az üzemmódok újra választásának lehetőségét. Lehetséges a ZOOM üzemmód többszöri megismétlése.

Valamilyen rendellenesség jelentkezése esetén egy alaphelyzet érhető el a RUNSTOP és RESTORE billentyűk egyidejű lenyomásával. Ez után a GOTO 1 utasítás beadásával a munkát folytathatjuk anélkül, hogy a programot újra be kellene tölteni. Ez a módszer a többi üzemmódnál is alkalmazható .

Floppyról betöltött térképrészletek alkalmazása nem javasolt.

4. MARAD HAT+HAL: üzemmódnál a képernyőn csak a szárazföldi és tengeri határokat valamint a szélességi és hosszúsági vonalakat tartalmazó ábra jelenik meg.

5. VONAL HUZAS:a képernyő munkafelületének két kiválasztott pontja között vonalak meghuzását vagy ezen vonalak törlését teszi lehetővé. A rajzolandó vonal első végpontját a képernyő‘ tetszőleges helyére mozgatott ceruza helyzetének rögzítésével kell kijelölni az F3 billentyű megnyomásával. Ezután a ceruzát a második végpontra mozgatva az F3 billentyű megnyomásával kirajzolódik a két pontot összekötő egyenes. Az egyenes törlése az F5 billentyű megnyomásával lehetséges. A képernyőre több vonal is rajzolható. A kiindulási pont áthelyezés utáni rögzítése az F1 billentyűvel. Ha a ceruzát¡t a vonal megrajzolása után tovább mozdítva megnyomjuk az F3 billentyűt úgy a rajzolt vonal másik végpontja az a pont lesz ahol az F1-et legutoljára megnyomtuk. Visszatérés a menübe az F7 billentyű lenyomásával .

6. FELIRATOZAS: a képernyő‘ munkafelületének tetszőleges pontjáról balról jobb felé haladó nagy betűs karakterekből képzett fel iratok írását illetve javítását teszi lehetővé. Az első karakter kiindulási helyzetének megadása a képernyő‘ tetszőeges helyére mozgatott ceruza helyzetének rögzítésével történik az F1 billentyű megnyomásával. Ekkor az F3 lenyomása után a képernyőn a mindenkor író gép billentyűnek megfeslő nagybetű jelenik meg balról jobbra tartóan. Hibás karakter írása esetén a legutolsó karakter az F5 billentyű lenyomásával tőrlőréik. A sor befejezése az F3 billentyűvel. A képernyőre több felirat is elhelyezhető. A feliratok fedhetik egymást de a hasznos képernyőt meghaladó szövegek vagy a művelet többszöri ismétlése esetén a program elakadhat. Ez esetben alkalmazható az elakadás esetére ismertet módszer.

7. KÉPETNYOMTAT: a nagy felbontású képernyő a számítógéphez csatolt MPS-503 típusú nyomtatóval kinyomtatható. Nyomtatási idő kb. 2,5 perc. (Emulátor esetén nem jól működik!)

8. JELENT!: a számítógéphez csatolt nyomtató segítségével szöveges jelentés írható. A nyomtatónak ez esetben nem kell grafikusnak lennie. A kiinduláskor megadott dátum és az idő automatikusan kinyomtatódik. A jelentés szövegét a billentyűzet segítségével kell a képernyőn kialakítani. A megjelenő kérdőjel után billentyűzet két sor -1 karakter hosszú szöveg a RETURN billentyű lenyomása után kinyomtatódik. Egy dupla szélességű sor képzése a @ billentyű és RETURN után. Sor-emelés a 'fel' billentyű és RETURN és után. A ',' karakter helyett a ';' karaktert kel használni. A jelentés vége a 'jobbra' karakter és RETURN. Ekkor három üres sor után a baloldalra az induláskor beadott HP PK nevét kinyomtatva a program visszatér a menübe. A fenti rövid ismertető a jelentő‘ üzemmód kezdetén a képernyőn megjelenve segíti ennek az egyszerűsített szövegszerkesztő programrésznek felhasználását.

A program 1984. novembere óta konkrét felhasználóra vár. Az osztály személyi állományának és Sz. i. ezredes úrnak bemutatva 1884. novemberében. L. ezredes úrnak 1885. augusztusában az az évi IRM gyakorlatra való felkészülés során. Biztatása alapján készült el a 85-TERkEP elnevezésű változat.

1.3. 85-TÉRKÉP (1985).

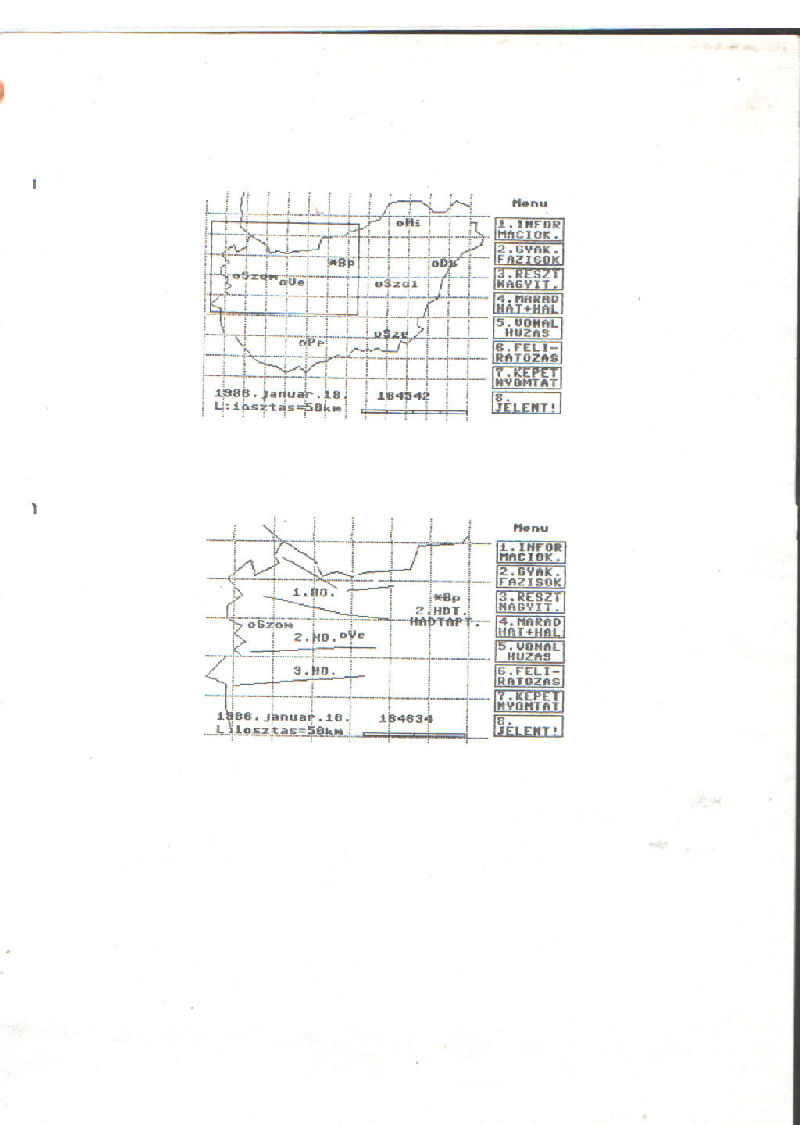

A menü 2.üzemmódja új funkciót és elnevezést kapott. A GYAKFAZISOK nevű üzemmód a lehetséges iránymérő‘ gyakorlat négy fázisát mutatja be. A program kiinduló adatbázisa, amely Magyarországra vonatkozik, az SU-CERUZA programból lett átvéve rendelkezésre álló rövid idő miatt. Az egész program egy hét alatt készült a gyakorlat előkészítő hét estéin és éjszakáin valamint a szabad hétvégén. Új elemeként a kővetkezőek szerepelnek:

INFORMÁCIOK: üzemmódnál:

1. 9. Mérési pontok beadása (kézzel). A kiszámított földrajzi koordinátájú pontok ábrázolása Magyarország területén.

1.10. Mérési pontok beadása ESZG -ről. A mért irányok és a számított koordináták eltérését mutatja a képernyőn az ismert települési helyekhez viszonyítva. A lemezről betöltésre kerülő „v24boot „ segédprogram segítségével betöltött programot indítva a számítógép a hozzá¡csatolt RS 232 interfészén keresztül a rendszer vezérlő QADRO PC-től megkapja a kiszámított koordináta adatokat. Ezek alapján képernyőn egy poláris koordináta rendszerben megjelenő pont mutatja az origóba elhelyezett alájátszó állomáshoz viszonyítva az eltérést távolságban és irányban. A képernyőn megjelenik az alájátszó állomás települési helyének neve, valamint a távolsági hiba nagysága kilométerben kifejezve. Ennek a résznek a működése nem került kipróbálásra.

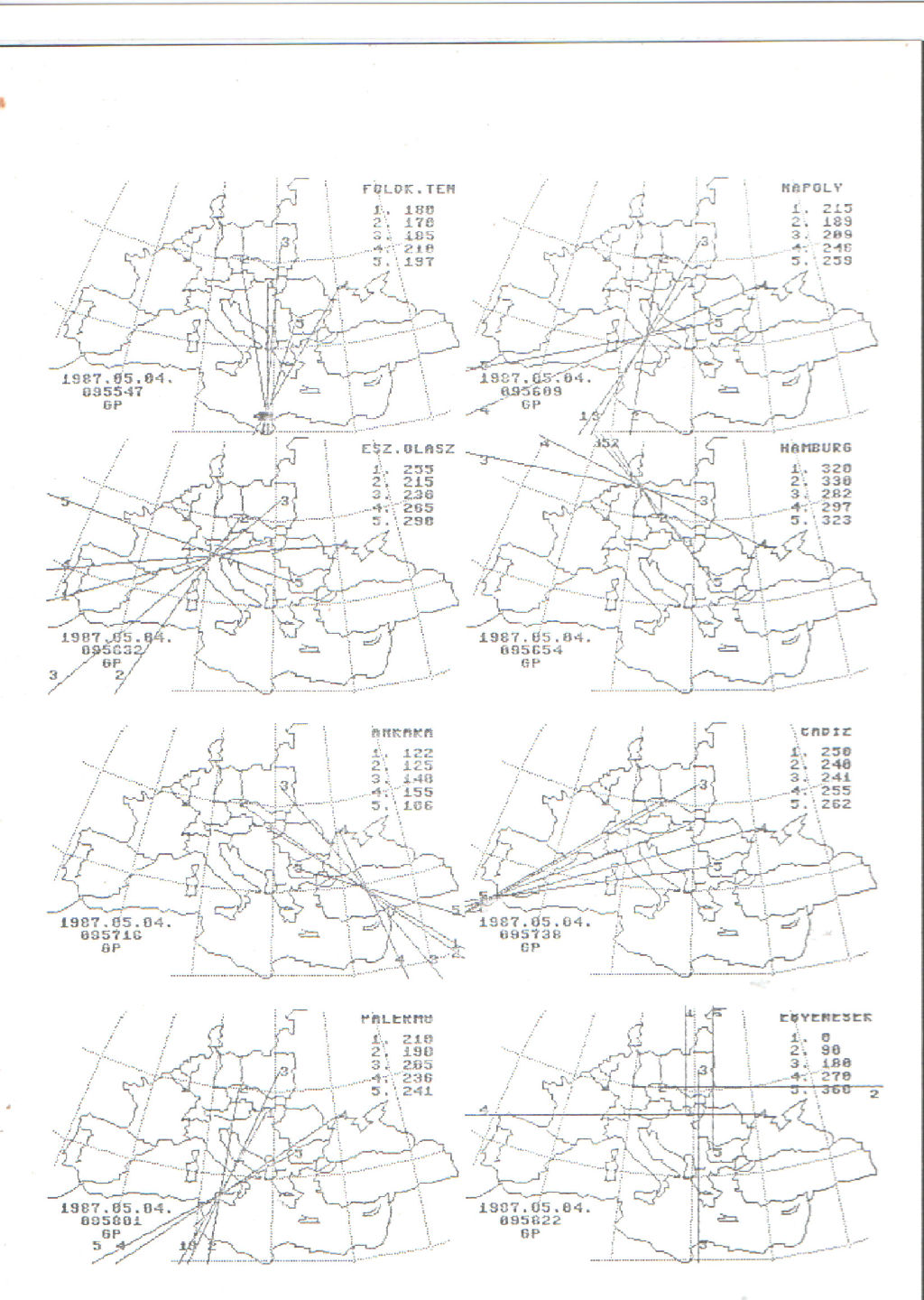

1. 11. Irányvonalak kihúzása. A gyakorlat valamelyik IRM állomásának sorszámát beadva a képernyőn az IRM á-tól egyenes vonallal kihúzza billentyűről beadott mért irányt Magyarország térképén.

1.12. Vezetési pontok bejelölése. Gyakorlatilag CERUZA-C program 2.Uzemmódjának felel meg.

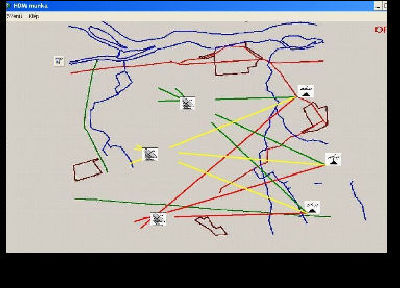

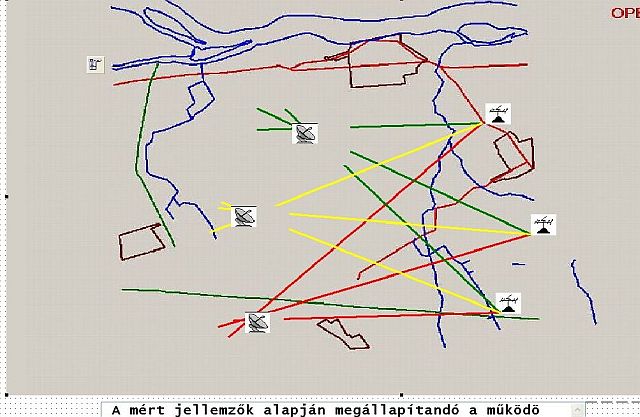

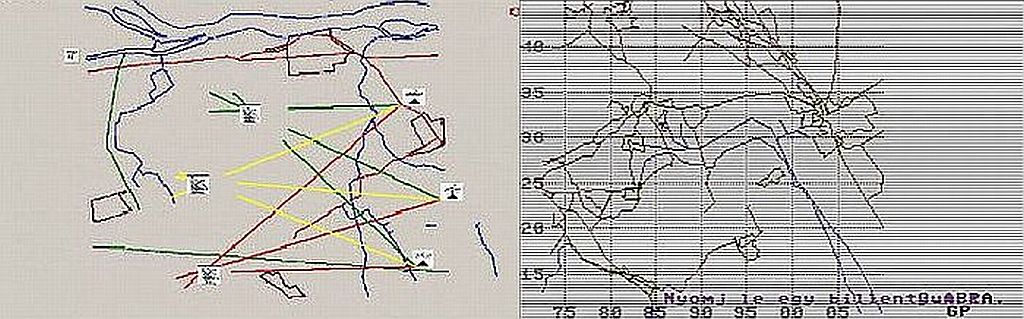

2.GYAK.FÁZISOK: A képernyőn megjelenő alájátszó rádióállomások , iránymérő szárny állomások, feldolgozó központ szimbólumai [2] alapján készültek a sprite technológiával. A nagyobb városok és települési helyek pontos földrajzi koordinátái a [3] irodalomból lettek kikeresve. Ezen adatok flopira való rögzítése a „magyar varosok” nevű filébe a „magyar varosok” elnevezésű programmal lettek végrehajtva. A gyakorlatnak megfelelő térkép felrajzolása után az F7 billentyű lenyomásával egy rövid animációs program rész indul. A gyakorlat fázisainak megfelelő‘ helyeken megjelennek az alájátszó és iránymérő állomások szimbólumai. Az egyes iránymérő‘ állomásokról az alájátszó rá¡dióadók felé irányított egymás után megjelenő‘ irányvonalak szimulálják a gyakorlat végrehajtásának menetét.
