Történet.

1980-84.
Külszolgálatomról hazatérve egy BASIC -ben programozható (PET) személyi számítógéppel kezdtem dolgozni. Lásd Itt! honlapomat. Később munkahelyemen egyes gép állt rendelkezésemre. Feleségem jóvoltából hamarosan lett saját gépem. Egy játék ötlete alapján elkezdtem tanulmányozni a számítógéppel készített térkép lehetőségét. Dr. Várhegyi István ötleteket adott katonai alkalmazásra. Így született meg a CERUZA program.
1985.
Közös Magyar-Szovjet gyakorlat az szovjet R 359 és a magyar fejlesztésű R 1301 RH iránymérők képességeinek összevetésére. Közvetlenül a gyakorlat kezdete előtt Dr. Várhegyi István támogatásával bemutattam L. J. ezredesnek (hadműveleti osztály vezetője) a -es Ceruza programomat. Az ezredes úrnak tettszett a programom de kérte valamilyen RH vonatkozású példa kidolgozását. Két nap állt rendelkezésemre. Az utolsó nap éjszakáján befejeztem a teljes gyakorlat lefolyását demonstráló programot. Magyarország térképén a gyakorlati fázisoknak megfelelően megjelentek az iránymerő és az alájátszó állomások jelei és a mérendő irányok. Osztályvezetőmnek Sz. I. ezredesnek felajánlottam, hogy kidolgozom a mérés adatok számítógépes feldolgozásának programját, de Ö ezt nem igényelte. Hardy Ferit kellet helyettesítenem a gyakorlaton és demonstrálni a RH hullámok felületi terjedési sajátosságait. Az osztályon Hardy Feri foglalkozott az RH iránymérőkkel, csak pillanatnyilag más elfoglaltsága volt. Forgókeretes antennájával a felületi terjedés szempontjából az R 1301 tulajdonságai a szovjet állomásnál elvileg kedvezőbbek voltak. A felületi hullámok nagyobb térerejét a gyakorlat távolságaira sikerült bemutatnom. Az elkészült programomat azonban nem. A két vezető rögtön a gyakorlat kezdetén összeveszett. Sz. I. meggondolta magát és utasított az értékelő program kidolgozására. A gyakorlat előtti álmatlan éjszaka miatt végig az egész gyakorlat alatt álmos voltam és ez nem sikerült. A gyakorlat értékelését egy Lovasberényi értekezlet végezte, ahol a szovjet fél kimutatta, hogy mindkét állomás kiválóan szerepelt!
1990-2000.
1990 decemberében átszervezés miatt kértem nyudijazásomat. Ekkor kezdődött számomra a vad kapitalizmus és építkezés időszaka. 1994 a  Leirás     VSWR (Feszültség állóhullám arány) mérő rendszer című honlapon leírt munkáért kapott összegért vettem egy IBM PC-t. A Star Commander alapján elkezdtem l-es programjaim feldogozását IBM -ben futtatható formában. Ennek eredménye a lapon található 86-CERUZ.D64 programom.
2009.
Honlap készítésék során eljutottam a CERUZA témához.

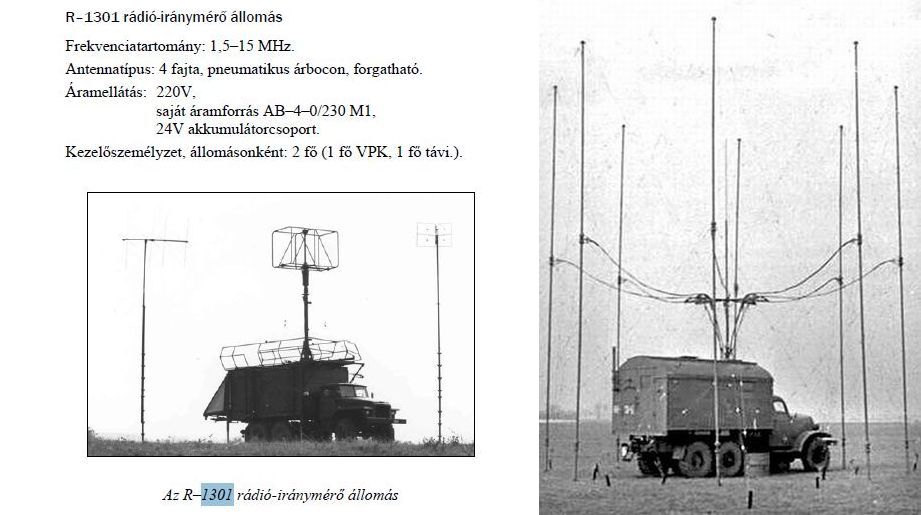

Gyakorlaton szereplő Rövidhullámú Iránymérők.

R 1301 és R 359 RH IRM képe egy kattintásra

VICE program és telepítése.

A szerver szabálya alapján korlátozva van a filék nagysága. Ezért képeztem egy WinVice.zip filét ahol csak a emulátora található (x64). Ugyan itt van a Ceruza program 86_ceruz.d64 néven.

Ceruza program kezelési utasítása.

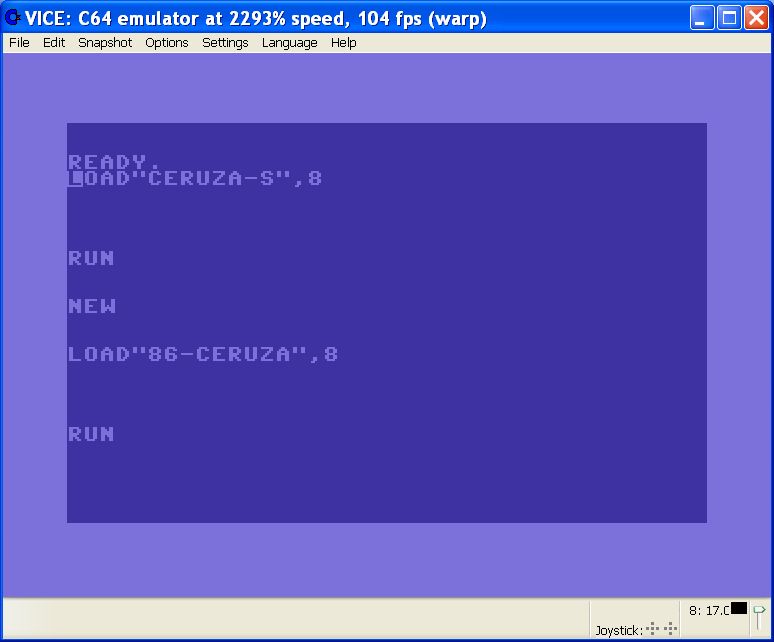

A telepített WinVice könyvtárban indítsuk be a x64.exe emulátort. A nyelvet ( Language ) magyarra állítva könnyebben be tudjuk állítani a kívánt Opciót. A 86-ceruz.d64 programot betöltve a jelentkező képernyőn egymásutáni Enterekkel programunk futtatható. A maximális sebességet az adott folyamatoknak célszerű változtatni.

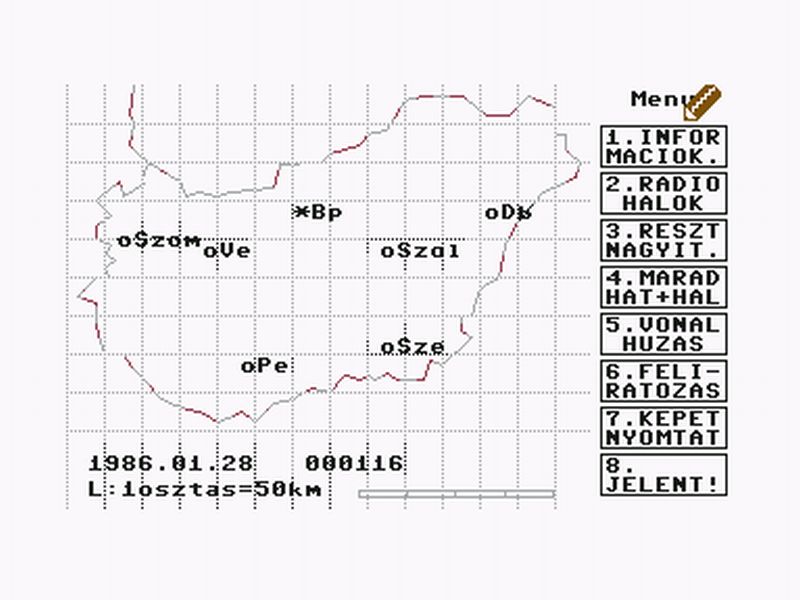

Egy teljes hadműveleti munkafolyamatot modellez a CERUZ-D64 nevű IBM gépen emulátor alatt futtatható program. Az adatbázis a áttekintő‘ lap alapján készült manuális munkával. Ebben a fiam is segített . A térképvázlat készítésére csak a képernyő‘ egy része van felhasználva. A hasznos képernyő felület jobb oldali egy ötöde az ikontechnikából vett ötlet alapján a menü választékot tartalmazza. A menüből a választás a megfelelő‘ számbillentyű megnyomásával történik. Ekkor egy kék színű ceruza a menü megfelelő‘ részére ugorva jelzi, hogy melyik üzemmódban vagyunk. A 3; 5. és 6. üzemmódoknál a képernyő‘ közepére ugró barna színű ceruza mozgatható joystick vagy a CRSR billentyűk segítségével. A billentyűs mozgatás sebességének váltása az L (lassú) és a G (gyors) billentyűkkel, irányának váltása a SHFT - telt CRSR billentyűkkel lehetséges. Az egymás alatt elhelyezett számozott téglalapban szereplő‘ üzemmódok szolgáltatásai a kővetkezőek:

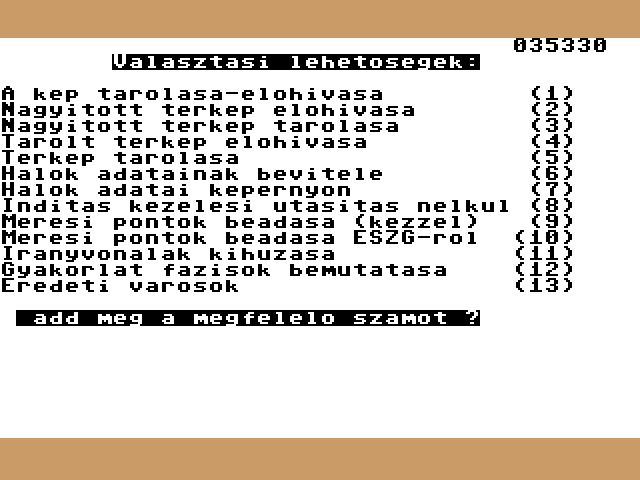

1. INFORMACIOK: eltűnik a térkép és a egy alfa-numerikus képernyő jelentkezik:




A megfelelő szám megadása + ENTER utáni műveletek:

1.1.A két nagy felbontású képernyő egymással felcserélődik
1.2. üzemmódban legutóbb a lemezen eltárolt képernyő tartalmat betölti az aktuális képernyő memóriába.1.3. Egy, a munkafolyamat során kapott térképvázlat tárolása floppy lemezre. Ez lehet nagyított (ZOOM üzemmód), feliratozott vagy más úton kapott változat. Egy képernyő‘ tartalom tárolása a floppyn 37 blokkot igényel.
1.4. Az eredeti képernyő betetőzése lemezről az aktuális képernyő -memóriába. Amennyiben a munkafolyamat során egy második vázlat rögzítése érdekében az 1.5. üzemmód alkalmazásra került, úgy a képernyőn megjelenő‘ vázlat az 1.5. üzemmódban legutóbb rögzített képnek felel meg.
1.5. A munkafolyamat során kapott 2.térképvázlat tárolás lemezre. Alkalmazásakor a lemezen lévő‘ kiindulási ábra felülíródik.
1.6. A program indításakor- memóriába demó céljából három rádió háló, hálónként egy vezető és három-három vezetett rádióállomás földrajzi koordinátái (északi szélességi fok,perc; keleti hosszúsági fok,perc) töltődnek. Az üzemmód ezen adatok megváltoztatását teszi lehetővé tíz hálóig hálónként tíz tagállomással. A betárolt adatok törlése után interaktívan megkérdi a hálók száma¡, majd hálónként a vezető‘ és vezetett állomások koordinátáit. Ha az adott hálóban nincs több állomás akkor kővetkező‘ értékként két nullát kell megadni.
1.7. Az alfanumerikus képernyőn (kis felbontású képernyő‘) az érvényes hálók kővetkező adatai jelennek meg:
1. vezető állomás földrajzi koordinátái.
1.J. vezetett állomás földrajzi koordinátái és a vezető állomástól mért távolság.
A háló utolsó vezetett állomásának adatai alapján a képernyőn megjelenik egy a hálóra jellemző kiszámított szám a hálók által lefedett terület. A vezetett és vezető állomástól mért távolság kiszámítása a gombi koordináta rendszerben végzett számítás alapján történik. Az egyes hálók adatai a képernyőn az f7 billentyű lenyomásáig olvashatóak. Az f7 billentyű lenyomásával- a kővetkező háló adatai olvashatóak. Az utolsó háló után újra a nagy felbontású képernyő jelenik meg a menüvel és a legutolsó térképvázlattal.
1.8. Lehetővé teszi az alaphelyzethez való visszatérést a program újra indításával. Az újrakezdési folyamat meggyorsikása érdekében a kezelési utasítás a képernyőn nem _jelenik meg.
1. 9. Mérési pontok beadása (kézzel). A kiszámított földrajzi koordinátájú pontok ábrázolása Magyarország területén.
1.10. Mérési pontok beadása ESZG -ről. A mért irányok és a számított koordináták eltérését mutatja a képernyőn az ismert települési helyekhez viszonyítva. A lemezről betöltésre kerülő „v24boot „ segédprogram segítségével betöltött programot indítva a számítógép a hozzá¡csatolt RS 232 interfészén keresztül a rendszer vezérlő QADRO PC-től megkapja a kiszámított koordináta adatokat. Ezek alapján képernyőn egy poláris koordináta rendszerben megjelenő pont mutatja az origóba elhelyezett alájátszó állomáshoz viszonyítva az eltérést távolságban és irányban. A képernyőn megjelenik az alájátszó állomás települési helyének neve, valamint a távolsági hiba nagysága kilométerben kifejezve. Ennek a résznek a működése nem került kipróbálásra.
1. 11. Irányvonalak kihúzása. A gyakorlat valamelyik IRM állomásának sorszámát beadva a képernyőn az IRM á-tól egyenes vonallal kihúzza billentyűről beadott mért irányt Magyarország térképén.
1.12.Gyakorlati fázisok bemutatása: A képernyőn megjelenő alájátszó rádióállomások , iránymérő szárny állomások, feldolgozó központ szimbólumai alapján készültek a sprite technológiával. A nagyobb városok és települési helyek pontos földrajzi koordinátái a irodalomból lettek kikeresve. Ezen adatok flopira való rögzítése a „magyar varosok” nevű filébe a „magyar varosok” elnevezésű programmal lettek végrehajtva. A gyakorlatnak megfelelő térkép felrajzolása után az F7 billentyű lenyomásával egy rövid animációs program rész indul. A gyakorlat fázisainak megfelelő‘ helyeken megjelennek az alájátszó és iránymérő állomások szimbólumai. Az egyes iránymérő‘ állomásokról az alájátszó rá¡dióadók felé irányított egymás után megjelenő‘ irányvonalak szimulálják a gyakorlat végrehajtásának menetét
1.13. Eredeti varosok: Nem működik. Varos nevek a 1.12. műveletnél!

2.RADIOHALOK: kirajzol 3 hálót 3 tagállomással. Az első háló vezető állomását megfelelő helyen ,A betűvel megjelöli majd 1-től növekedő számokkal megszámozza a háló vezetett állomásait. A vezetett állomások helyétől vonalakat húz a vezető állomáshoz valamint e vonalnak megfelelő sugárral korokét rajzol, amelyek középpontja az adót vezetett ú¡ állomás. Az 1.7. részben számolt lefedett terület ezen korok területének összegével egyenlő. Amennyiben az ábrázolt pontok, vonalak, korok nem esnek az ábrázolt felületre, rajzolásuk nem történik meg. További hálók esetén a vezető állomását az ABC kővetkező‘ betűjével jelölve a folyamat ismétlődik a fent leirtanak megfelelően.

3.RESZT NAGYIT:a képernyő‘ kiválasztott részének nagyítását teszi lehetővé. A ceruzát a kiválasztott képernyő rész egyik felső sarokpontjára vezetve meg kell nyomni az F3 billentyűt majd vízszintes irányban elmozdulva kijelölve a másik sarokpontot, az F3 billentyűt másodszori megnyomásával a nagyításra kerülő rész a képernyőn bekereteződik. A kijelölt rész módosítható. Ez esetben az F5 billentyű lenyomása után a keret a képernyőről torlódik és a nagyítandó rész kijelölésének folyamata újra kezdhető. Helyesnek elfogadott kijelölés esetén az F7 billentyű lenyomása után megkezdődik a kinagyított felületrész rajzolása. A rajzolás befejeztével a képernyőn a kinagyított részlet kerül ábrázolásra. A képalján látható lépték vonal megfelel az ábra léptékének. A menü felirat mellett megjelenő ceruza jelzi az üzemmódok újra választásának lehetőségét. Lehetséges a ZOOM üzemmód többszöri megismétlése. Valamilyen rendellenesség jelentkezése esetén egy alaphelyzet érhető el a RUNSTOP és RESTORE billentyűk egyidejű lenyomásával. Ez után a GOTO 1 utasítás beadásával a munkát folytathatjuk anélkül, hogy a programot újra be kellene tölteni. Ez a módszer a többi üzemmódnál is alkalmazható .Floppyról betöltött térképrészletek alkalmazása nem javasolt.

4. MARAD HAT+HAL: üzemmódnál a képernyőn csak a szárazföldi és tengeri határokat valamint a szélességi és hosszúsági vonalakat tartalmazó ábra jelenik meg.

5. VONAL HUZAS:a képernyő munkafelületének két kiválasztott pontja között vonalak meghuzását vagy ezen vonalak törlését teszi lehetővé. A rajzolandó vonal első végpontját a képernyő‘ tetszőleges helyére mozgatott ceruza helyzetének rögzítésével kell kijelölni az F3 billentyű megnyomásával. Ezután a ceruzát a második végpontra mozgatva az F3 billentyű megnyomásával kirajzolódik a két pontot összekötő egyenes. Az egyenes törlése az F5 billentyű megnyomásával lehetséges. A képernyőre több vonal is rajzolható. A kiindulási pont áthelyezés utáni rögzítése az F1 billentyűvel. Ha a ceruzát a vonal megrajzolása után tovább mozdítva megnyomjuk az F3 billentyűt úgy a rajzolt vonal másik végpontja az a pont lesz ahol az F1-et legutoljára megnyomtuk. Visszatérés a menübe az F7 billentyű lenyomásával .

6. FELIRATOZAS: a képernyő‘ munkafelületének tetszőleges pontjáról balról jobb felé haladó nagy betűs karakterekből képzett fel iratok írását illetve javítását teszi lehetővé. Az első karakter kiindulási helyzetének megadása a képernyő‘ tetszőeges helyére mozgatott ceruza helyzetének rögzítésével történik az F1 billentyű megnyomásával. Ekkor az F3 lenyomása után a képernyőn a mindenkor író gép billentyűnek megfelelő nagybetű jelenik meg balról jobbra tartóan. Hibás karakter írása esetén a legutolsó karakter az F5 billentyű lenyomásával törlődik. A sor befejezése az F3 billentyűvel. A képernyőre több felirat is elhelyezhető. A feliratok fedhetik egymást de a hasznos képernyőt meghaladó szövegek vagy a művelet többszöri ismétlése esetén a program elakadhat. Ez esetben alkalmazható az elakadás esetére ismertetett módszer.

7. KÉPET NYOMTAT: a nagy felbontású képernyő a számítógéphez csatolt MPS-503 típusú nyomtatóval kinyomtatható. Nyomtatási idő kb. 2,5 perc. (Emulátor esetén nem jól működik!)

8. JELENT!: a számítógéphez csatolt nyomtató segítségével szöveges jelentés írható. A nyomtatónak ez esetben nem kell grafikusnak lennie. A kiinduláskor megadott dátum és az idő automatikusan kinyomtatódik. A jelentés szövegét a billentyűzet segítségével kell a képernyőn kialakítani. A megjelenő kérdőjel után billentyűzet két sor -1 karakter hosszú szöveg a RETURN billentyű lenyomása után kinyomtatódik. Egy dupla szélességű sor képzése a @ billentyű és RETURN után. Sor-emelés a 'fel' billentyű és RETURN és után. A ',' karakter helyett a ';' karaktert kel használni. A jelentés vége a 'jobbra' karakter és RETURN. Ekkor három üres sor után a baloldalra az induláskor beadott HP PK nevét kinyomtatva a program visszatér a menübe. A fenti rövid ismertető a jelentő‘ üzemmód kezdetén a képernyőn megjelenve segíti ennek az egyszerűsített szövegszerkesztő programrésznek felhasználását.
A CERUZ.D64 emulátoros változatnál nem működik!

Hasznos linkek.

 Commodore C64 gép ismertetése

Videó film és bemútató.

Videó film a Ceruza program fő részeiről.
Film egy kattintásra

Bemutató a program egyes részeiről.
Bemutató egy kattintásra
