Caller ID

      2001-ben végre a Matáv is bevezette a hívószám azonosítás szolgáltatását. Természetessen ez a szolgaltatása sem ingyenes, de a kényelemnek ára van. A Matavpontokban is megjelentek a szám kijelzésére alkalmas telefonészülékek és tamagocsik, melyeknek az árával nem lehet versenyezni. Az alábbiakban mégis egy hivószámkijelzésre alkalmas készüléket mutatok be. A készülék megtervezésével nagyon sokat tanultam a PIC mikrokontrollerek programozásáról, és ha másért nem is, ezért érdemes volt elkészitenem. Az általam készitett CID a következő szolgáltatásokat nyújtja:

• hivószám fogadása és kijezése a beszélgetés alatt
• Az utolsó 99 hivás adatainak (hivószám, hivás dátuma, ideje, hossza) tárolása
• A kezdeményezett hivások összidejének tárolása
• A fogadott hivások összidejének tárolása
• Óra, dátum, stopper (Ez a kijező feature-je)

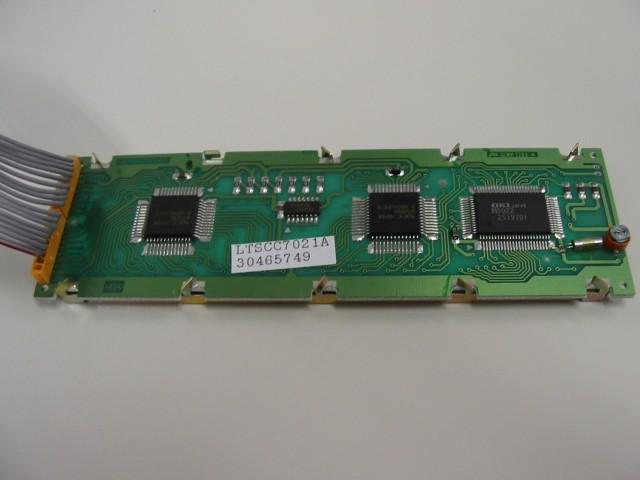

A készülék lelke egy PIC 16F872 mikrokontroller, amely vezérli a köré felépitett áramköröket, tárolja, kijelzi a fogadott hivoszáminformációt. Masodik fontos elem a Mitel gyártmányú MT8843-as IC. Ez az IC dekodolja az első és második csengetés közütt küldott FSK jelet. (Megjegyzés: Információim szerint a Matáv nem a teljes szolgáltatási teruletén alkalmazza az FSK átvitel a hivoszám küldésére, van, ahol ugyanezt DTMF jelekkel továbbitja.) További fontos elemek a kijező :-). Az általam alkalmazott kijelző a Király utcai elektronikai boltban kapható 18 számjegyes 7 szegmenses kijelző volt (LTSCC7021A). Ez olcsó volt, és a célnak pont megfelel. A készülék a fogadott számokat és a beszélgetési időket egy 24LC32A tipusú EEPROM-ban tárolja. A kezeléshez 4 gombbal történik. (+4 gomb a óra funkciókhoz)

A doksik:

• A főpanel kapcsolási rajza gif formátumban
• A billentyüzet kapcsolási rajza gif formátumban
• A főpanel kapcsolási és nyák rajza pdf formátumban
• A billentyüzet kapcsolási és nyák rajza pdf formátumban
• Doboz felső rész pdf formátumban
• Doboz alsó rész pdf formátumban
• A kapcsolási, nyák és doboz rajza Protel formátumban
• MT8843 datasheet
• MT8843 appliacation note
• A PIC16F872 aktuális forráskódja. (v1.06)

A PIC16F872 programja hex formátumban:

CID v1.00

- Kesz v1.00 Első publikus verzió.

CID v1.02

- code-optimalizalas (meret)

- hivaslista torles hiba javitva

- hivaslista szamozas modositva

CID v1.04

- nemfogadott hivasok szamanak kijelzese

- hivasido kijelzese bejovo hivasnal

- masodik hivas kezeles eltavolitasa

- hibas rekordok tarolasanak javitasa

- hibas hivaslista-kezeles torles utan javitva

CID v1.06

- a főmenübe csak az enterrel lehet belépni

- apró javítások

A MT8843 IC beszerzése:

• RET Kft. 2800Ft

Képek:

Menü képek:

Bejelentkező képernyő
/Főmenü/Híváslista
/Főmenü/Híváslista/xx Fogadott helyi hívás
/Főmenü/Híváslista/xx Fogadott hívás más körzetből
/Főmenü/Híváslista/xx Nem fogadott hívás
/Főmenü/Híváslista/xx Nem küldik a számot
/Főmenü/Híváslista/xx/Időadatok szeptember 16-án 17:04-kor 33 másodperc hosszú hívás
/Főmenü/Híváslista/xx/Törlés
/Főmenü/Híváslista törlése
/Főmenü/Híváslista törlése/Megerősítés
/Főmenü/Kimenő hívások összideje
/Főmenü/Kimenő hívások összideje/Törlés
/Főmenü/Bejövő hívások összideje
/Főmenü/Bejövő hívások összideje/törlés
