DRO - Kijelző digitális tolómérőhöz


      Digitális tolómérőkhöz és mérőlécekhez hasznalható LED-es kijelző a könnyebb leolvashatóság érdekében. A készülék kizárólag az olcsó kinai tolómérőkkel használható. A nevesebb gyártók, például a Mitutoyo, más protokollt használnak igy azok kezelésére nem alkalmas.

Az kinai tolómérők több ismert protokollal muködnek:

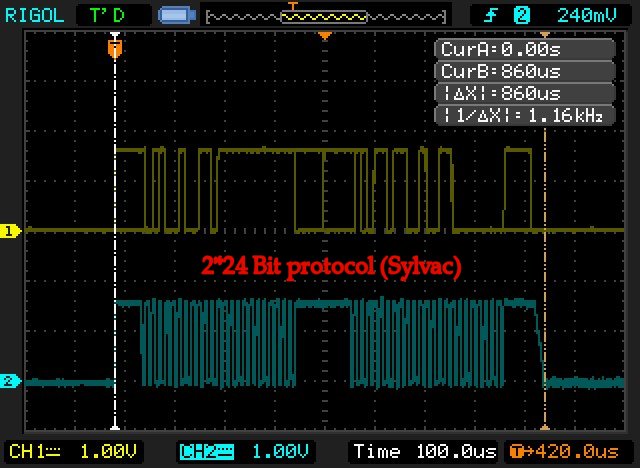

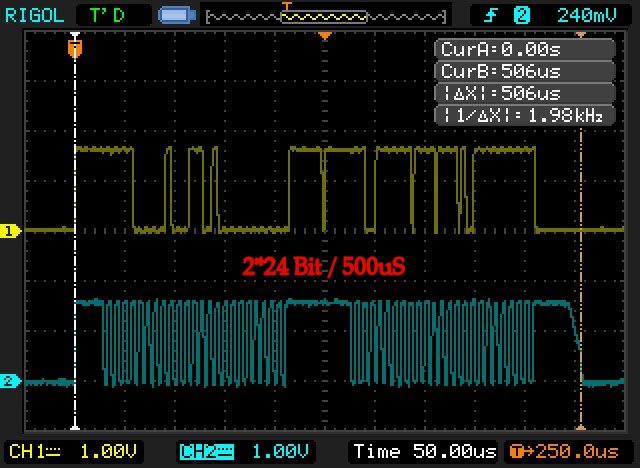

Ezek közül korábban a 2x24 Bit-es protocol (850uS csomag) volt a legelterjedtebb. A keszülék programjanak 1.00-ás verziója csak ezt tamogatja. A program 1.10-es verziója már kezeli a gyorsabb, 500uS csomagokat küldő tolómérőket is. 7BCD protokolt hasznaló tolómérővel még nem talalkoztam, igy azt nem hasznalható a készülékkel. A mostanság könnyen beszerezhető tolómérők pedig az 1*24 Bit binaris protokollt használják. Mivel ennek a kezeléséhez kicsit módosítani kell az áramkörön, ezért ezt a DRO2 áramköröm támogatja.

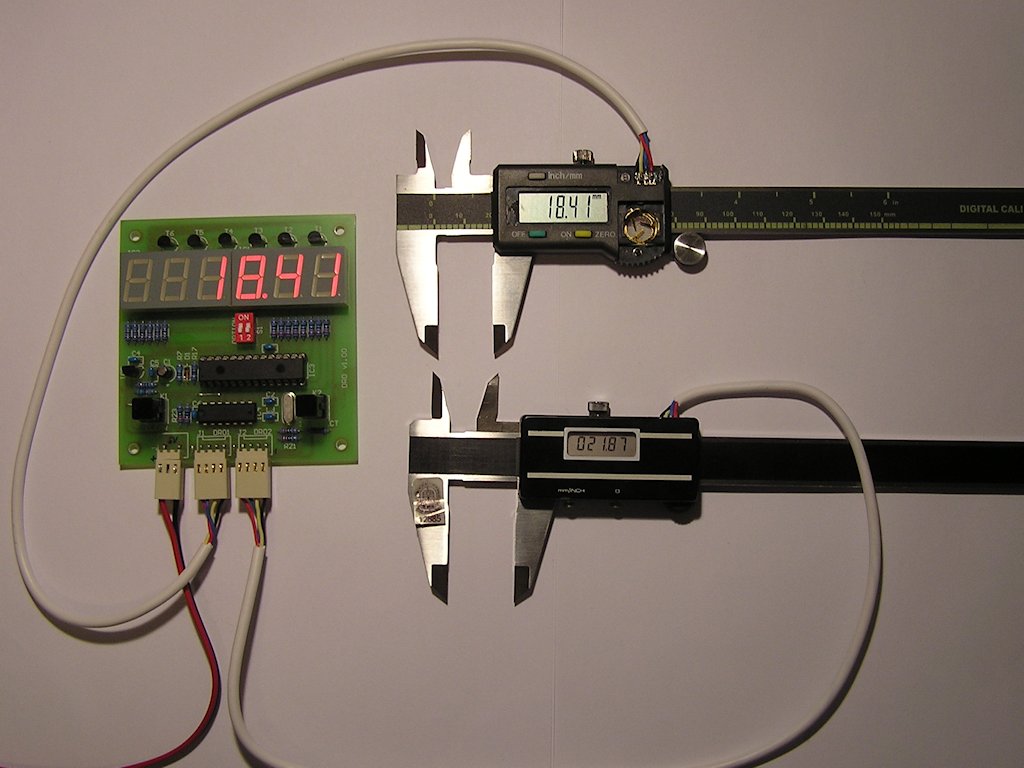

      Az áramkörnek két bemenete van, így egyidejüleg 2 darab tolómérő csatlakoztatható hozzá. A két tolómérő közötti átkapcsolás a IN.SELECT kapcsolóval történhet, de a DIP kapcsolósor állásától függően a kijelzett érték nem csak a tolómérő által mutatott közvetlen érték, hanem a két tolómérő összege is lehet, illetve lehetőség van az egyik bemeneti érték duplájának a kijelzésére is (átmérő kijelzés). Minden kijelzett érték milliméterben értendő.

Az DIP kapcsolóval kiválaszható kijelzési módok

OPTION DIP kapcsoló IN.SELECT ki IN.SELECT be Leirás
KI-KI (00) BEMENET1
BEMENET2
Normál mód
KI-BE (01) BEMENET1+BEMENET2
BEMENET2
Összeg mód
BE-KI (10) 2*BEMENET1
BEMENET1
Átmérő mód 1
BE-BE (11) 2*BEMENET1
BEMENET2
Átmérő mód 2

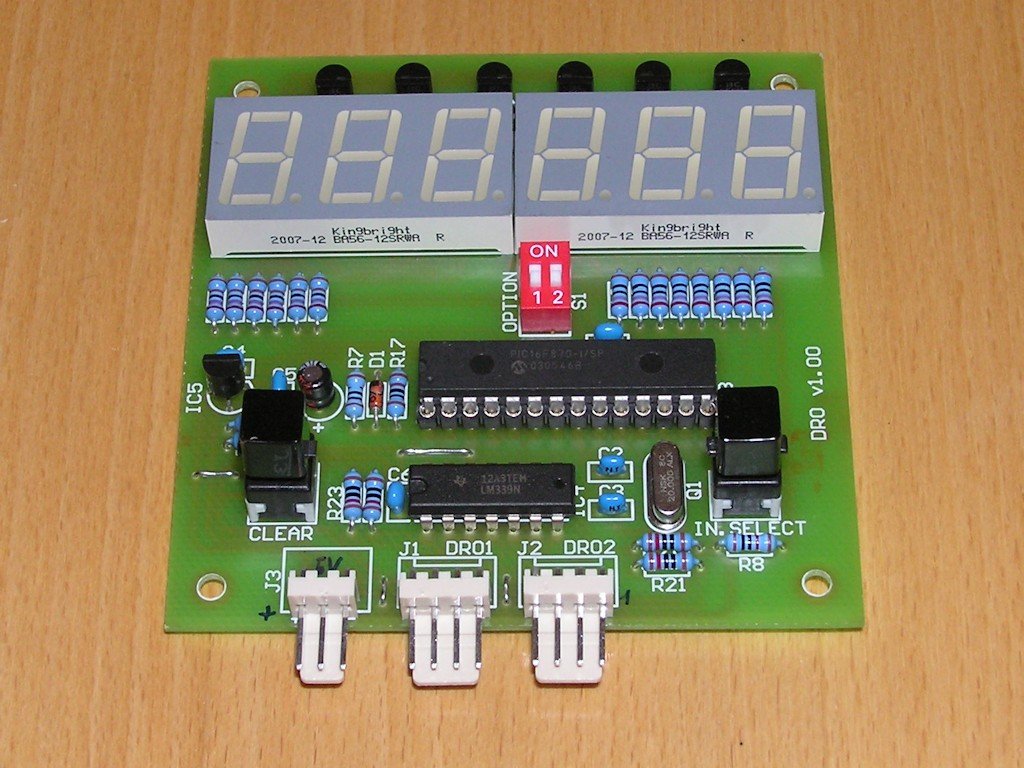

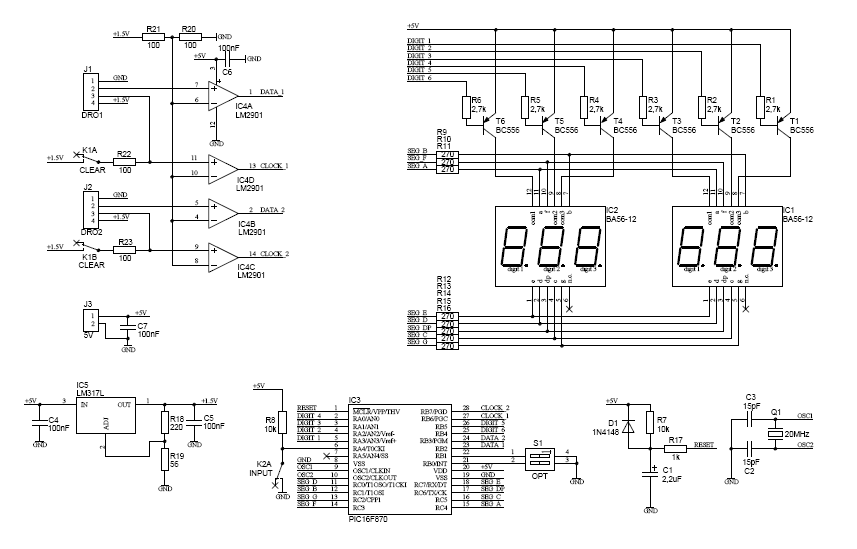

Az áramkör egy PIC16F870 mikrokontroller köré épül. A kontrollert használat előtt fel kell programozni. A kijelzés 6 számjegyű 7 szegmenses LED kijelzőn történik. A kijelzés módjának beállításához a OPTION DIP kapcsolósor, és a IN.SELECT nyomó kapcsoló szolgál.

Az áramkör 5V-os tápfeszültségről működik és saját maga előállítja a tolómérők számára szükséges 1.5V-ot, igy azokba nem szabad elemet rakni. A tolómérőn található csatlakozó kioszása a lenti képen látható. A nemkivánatos zavarok elkerülése érdekében a tolómérőket árnyékolt vezetékkel csatlakoztassuk az áramkörhöz.

A tolómérők a bekapcsolás után véletlen értéket küld, igy azt azonnal érdemes törölni a CLEAR gomb segitségével. Ez mindkét bemeneten lévő tolómérőt nullázza az aktuális helyen. (Esetleg a két nullázás gomb külön is választható.) Néha bekapcsolás után a tolómérő értelmezhetetlen értéket küld, ekkor a kijelzőn a " ---.--" kerül kijelzésre.

Ha valamelyik tolómérő nincs csatlakoztatva, vagy a kiolvasás során hiba lépett fel akkor az adott bemenet választása esetén a kijelzőn csak egy minusz jel jelenik meg (" -").



A készülék működik a Lidl-ben néha kapható Powerfix Profi tolómérővel is, ami egyébként 3V-os elemmel működik, de a csatlakozón keresztül szintén 1.5V-tal kell megtáplálni. Apró probléma, hogy a kijelzés előjele ellentétes, illetve a tolómérő 3 perc után kikapcsol. Visszakapcsolva 0-ról indul.



A doksik:

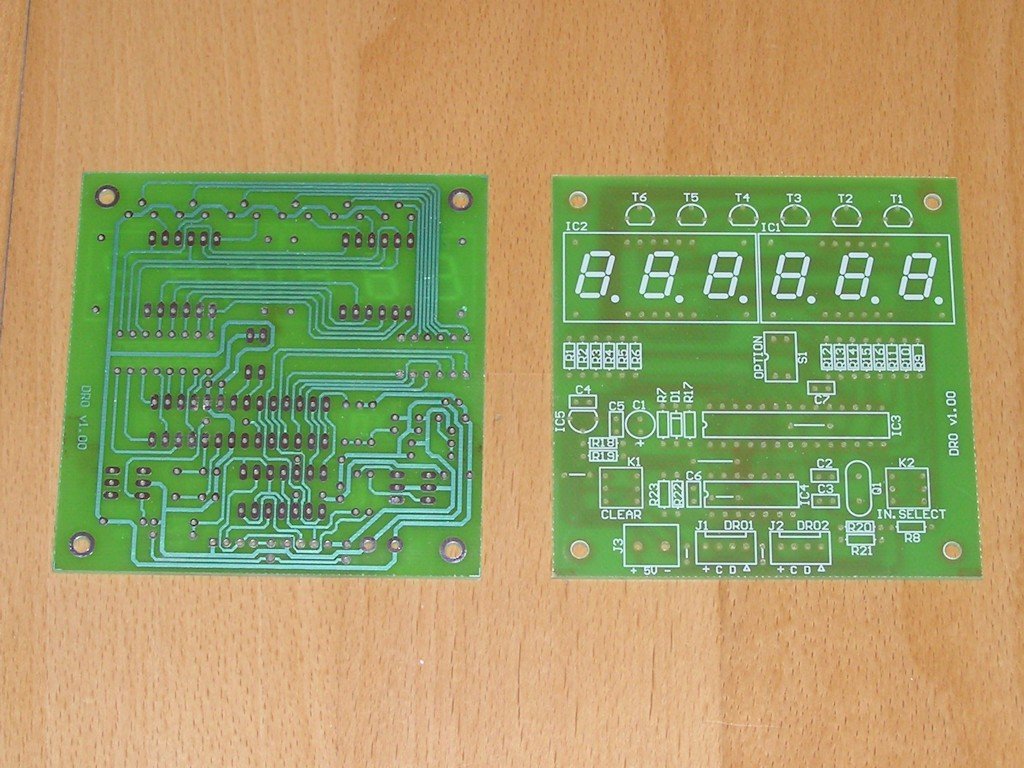

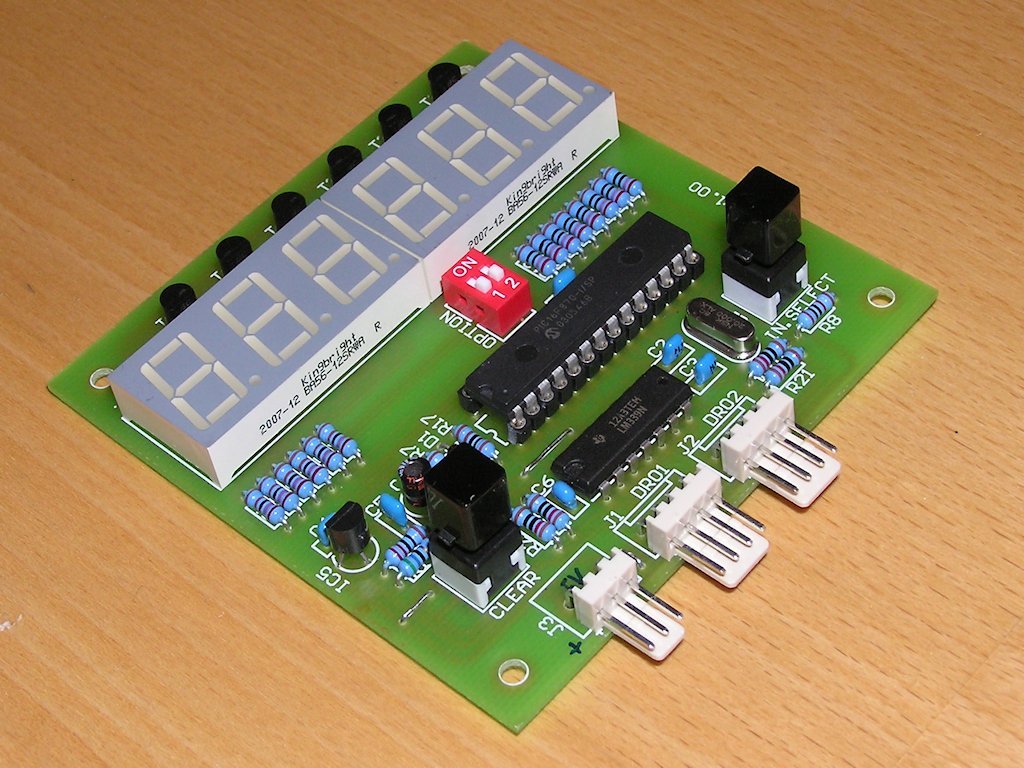

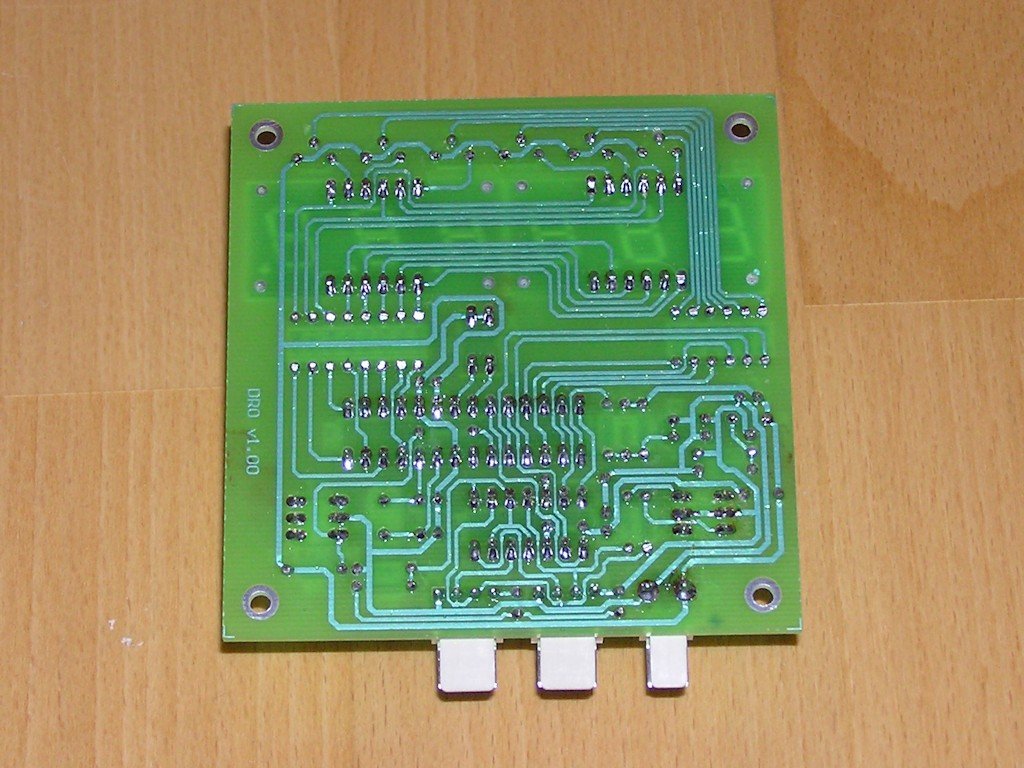

Képek:






Ird meg kérdésed vagy véleményed:
