DRO2 - Kijelző digitális tolómérőhöz

      Digitális tolómérőkhöz és mérőlécekhez hasznalható LED-es kijelző a könnyebb leolvashatóság érdekében. A készülék kizárólag az újabb fajta olcsó kinai tolómérőkkel használható.

Az kinai tolómérők több ismert protokollal muködnek:

• (A) 2*24 Bit protocol (Sylvac) - 850uS csomag, olvasás a lefutó élre
• (B) 2*24 Bit / 500uS - hasonló, mint az első, csak 500uS csomag és olvasás a felfutó élre
• (C) 7 BCDs protocol - 780uS csomag, olvasás a lefutó élre

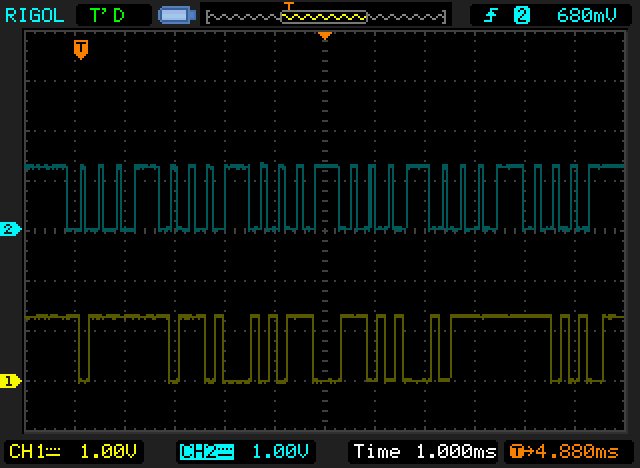

• (D) 1*24 Bit binaris protocol - 11mS csomag, olvasás a felfutó élre

Ezek közül az alabbi áramkör csak az újabban elterjedt (D) 1*24 Bit binaris protokollt támogatja. A régebbi DRO áramköröm támogatja az (A) és (B) protokollokat. Ez az áramkör nagyon hasonlít az eredeti DRO-hoz, az apró eltérés, hogy a tolómérők nullázása másképpen történik, és a PIC programja más. (Az eredeti NYÁK is átalakítható erre a változatra.)

      Az áramkörnek két bemenete van, így egyidejüleg 2 darab tolómérő csatlakoztatható hozzá. A két tolómérő közötti átkapcsolás a IN.SELECT kapcsolóval történhet, de a DIP kapcsolósor állásától függően a kijelzett érték nem csak a tolómérő által mutatott közvetlen érték, hanem a két tolómérő összege is lehet, illetve lehetőség van az egyik bemeneti érték duplájának a kijelzésére is (átmérő kijelzés). Minden kijelzett érték milliméterben értendő.

Az DIP kapcsolóval kiválaszható kijelzési módok

OPTION DIP kapcsoló	IN.SELECT ki	IN.SELECT be	Leirás
KI-KI (00)	BEMENET1	BEMENET2	Normál mód
KI-BE (01)	BEMENET1+BEMENET2	BEMENET2	Összeg mód
BE-KI (10)	2*BEMENET1	BEMENET1	Átmérő mód 1
BE-BE (11)	2*BEMENET1	BEMENET2	Átmérő mód 2

Az áramkör egy PIC16F870 mikrokontroller köré épül. A kontrollert használat előtt fel kell programozni. A kijelzés 6 számjegyű 7 szegmenses LED kijelzőn történik. A kijelzés módjának beállításához a OPTION DIP kapcsolósor, és a IN.SELECT nyomó kapcsoló szolgál.

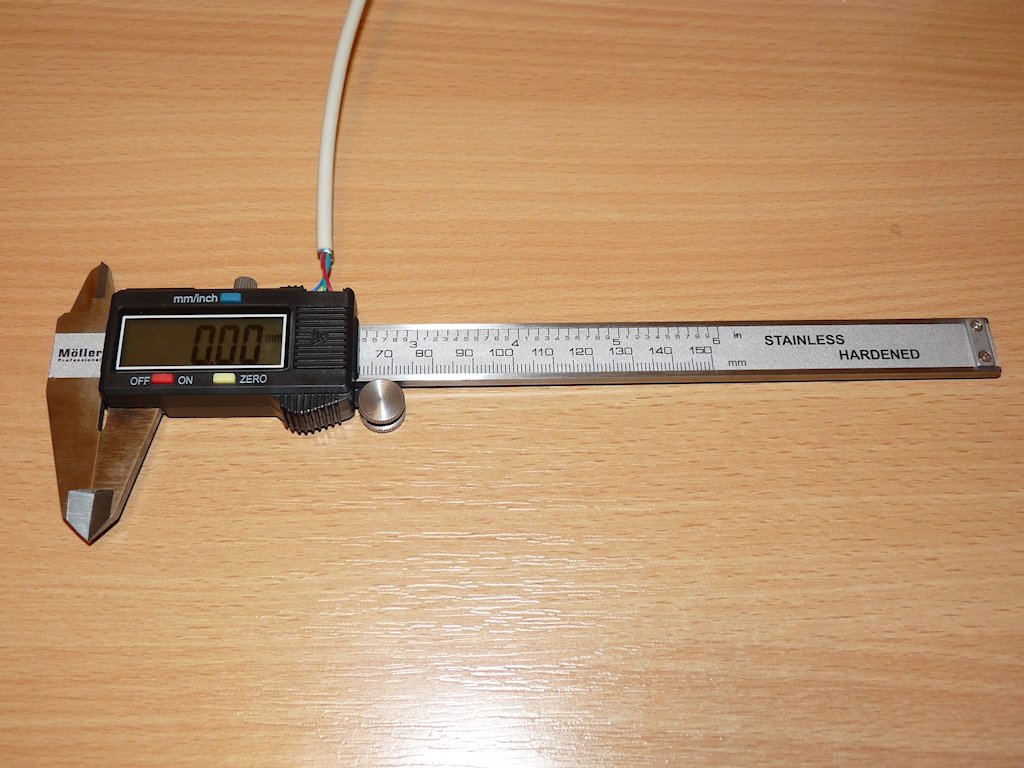

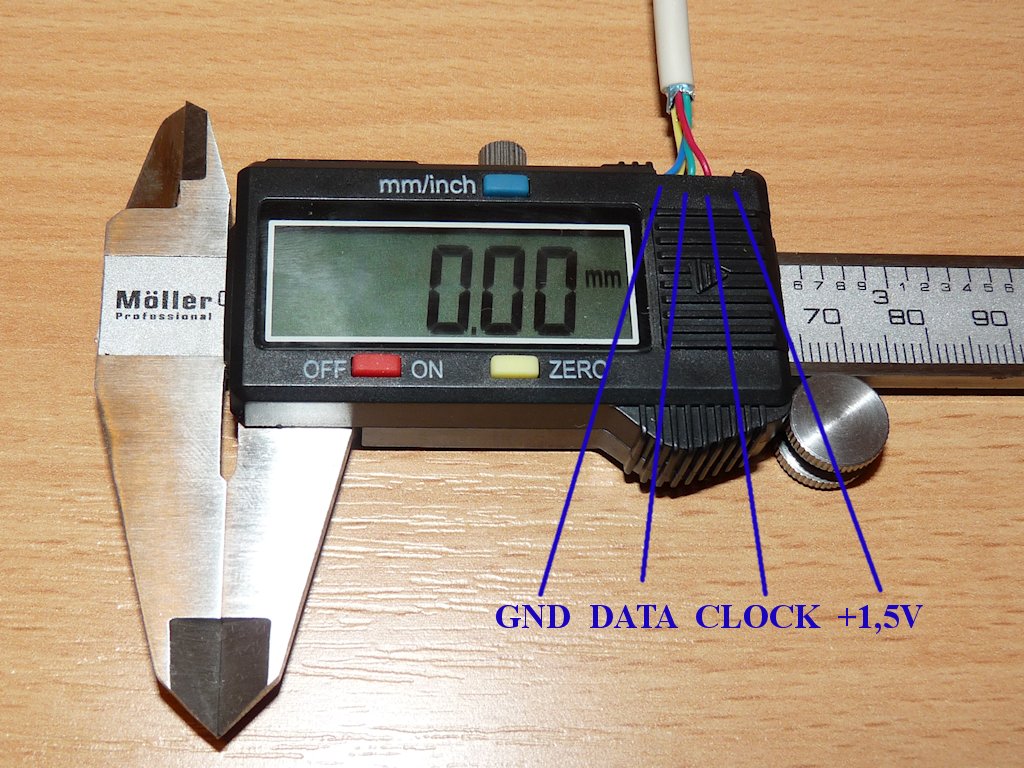

Az áramkör 5V-os tápfeszültségről működik és saját maga előállítja a tolómérők számára szükséges 1.5V-ot, igy azokba nem szabad elemet rakni. A tolómérőn található csatlakozó kioszása a lenti képen látható. A nemkivánatos zavarok elkerülése érdekében a tolómérőket árnyékolt vezetékkel csatlakoztassuk az áramkörhöz.

Ha valamelyik tolómérő nincs csatlakoztatva, vagy a kiolvasás során hiba lépett fel akkor az adott bemenet választása esetén a kijelzőn csak egy minusz jel jelenik meg (" -").

A doksik:

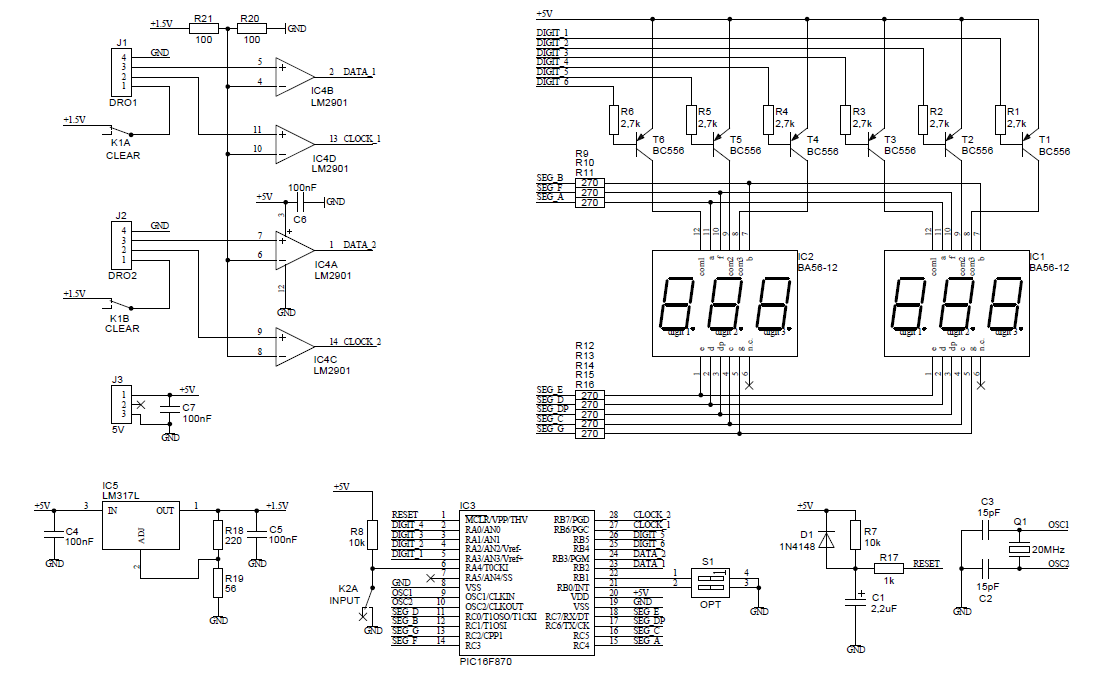

• A kijelző áramkőr kapcsolási és nyák rajza (pdf)
• Kapcsolási és nyák rajz protel formátumban (zip)
• Kapcsolási png formátumban (png)
• A PIC16F870 programja

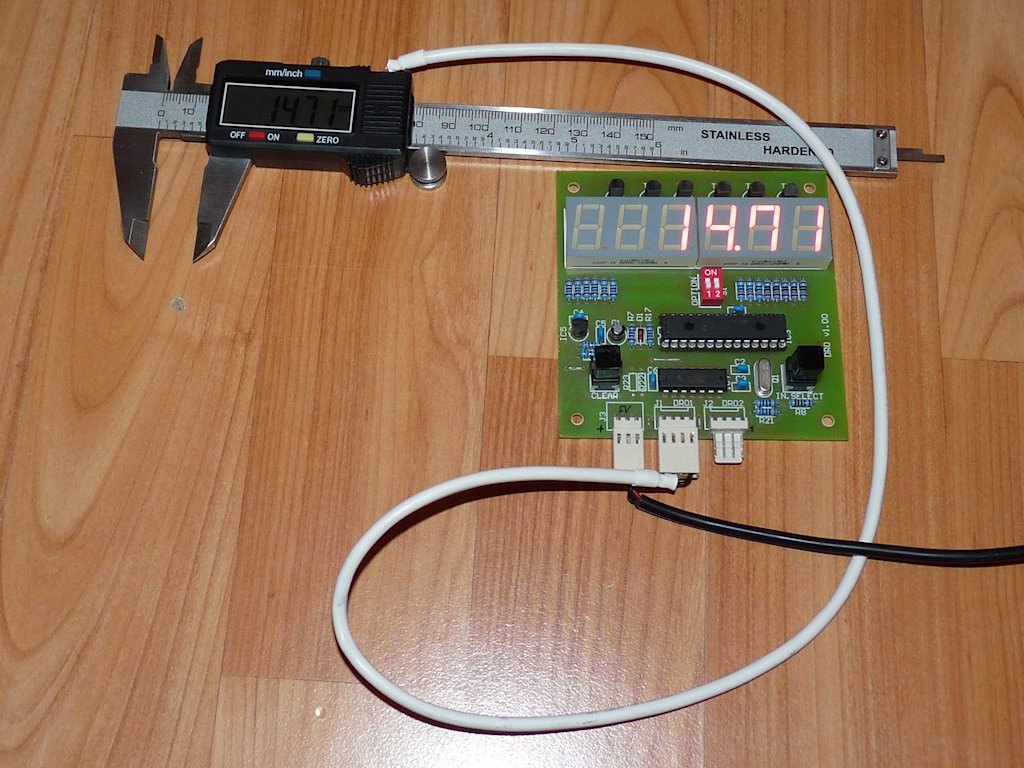

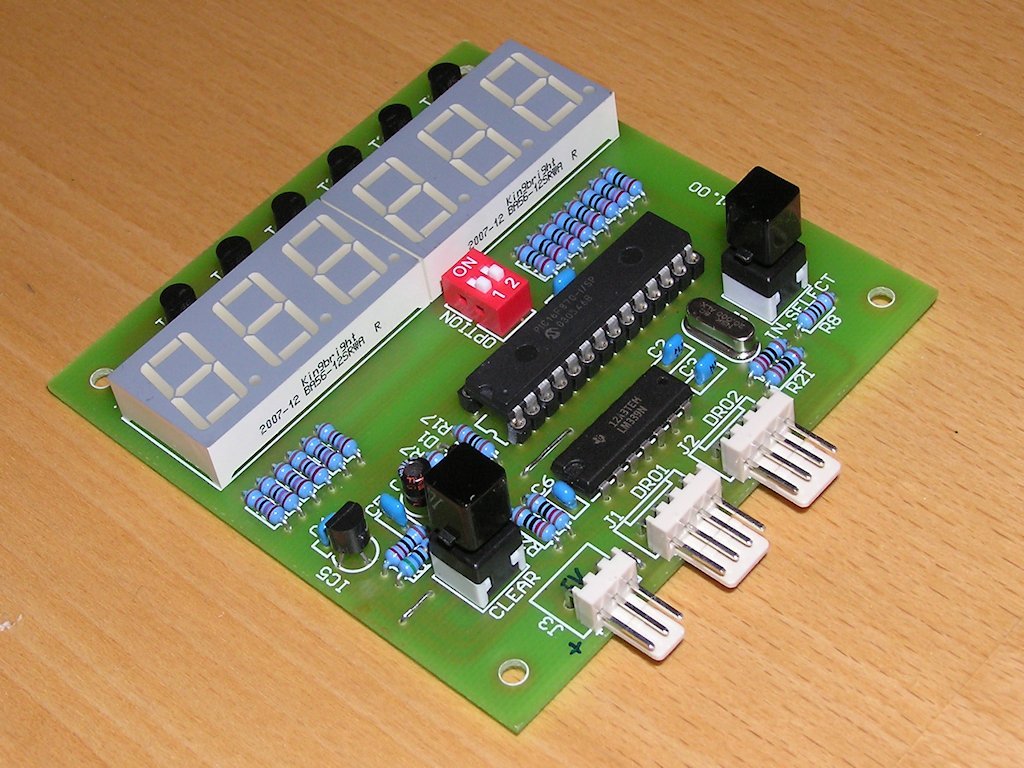

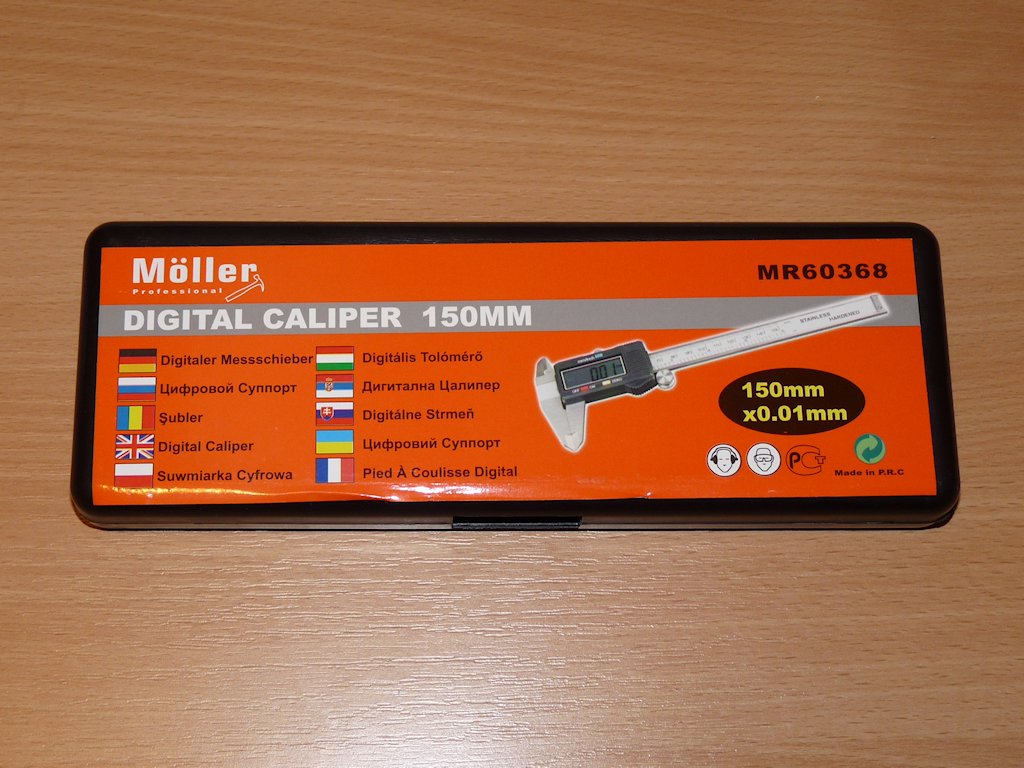

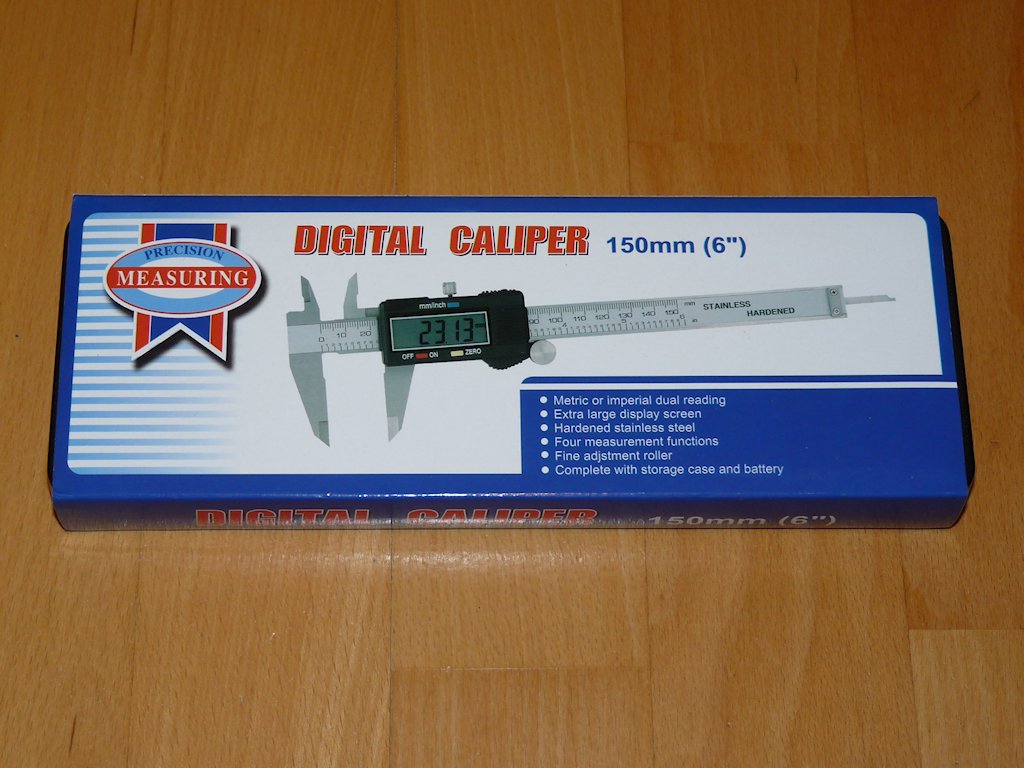

Képek:

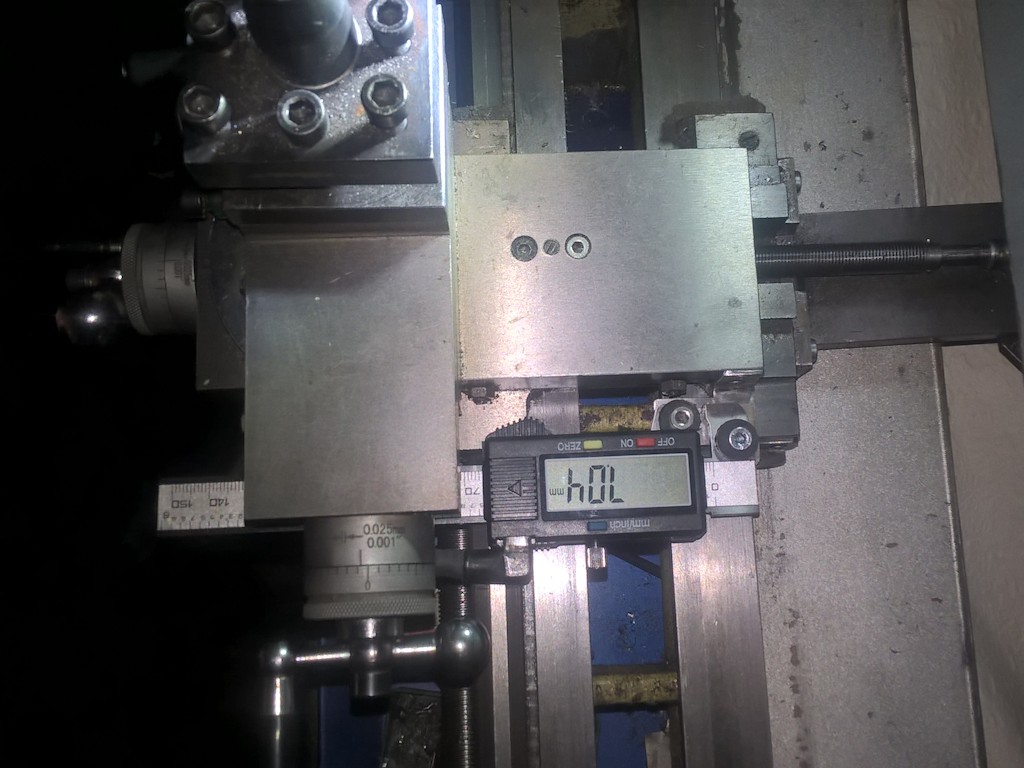

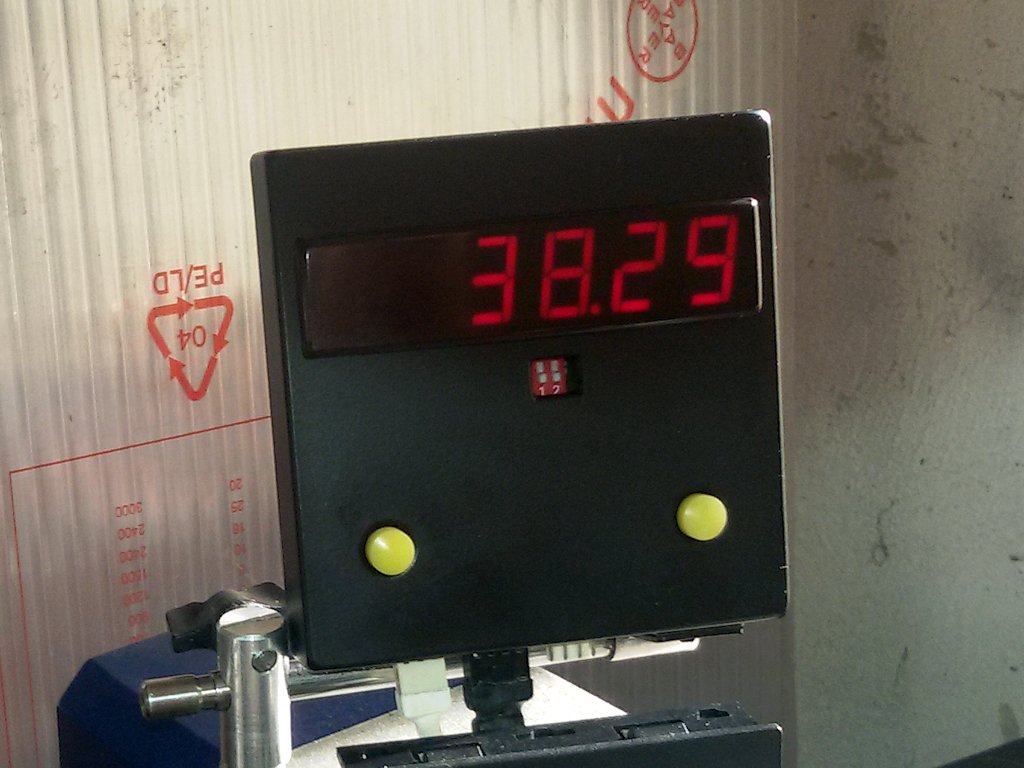

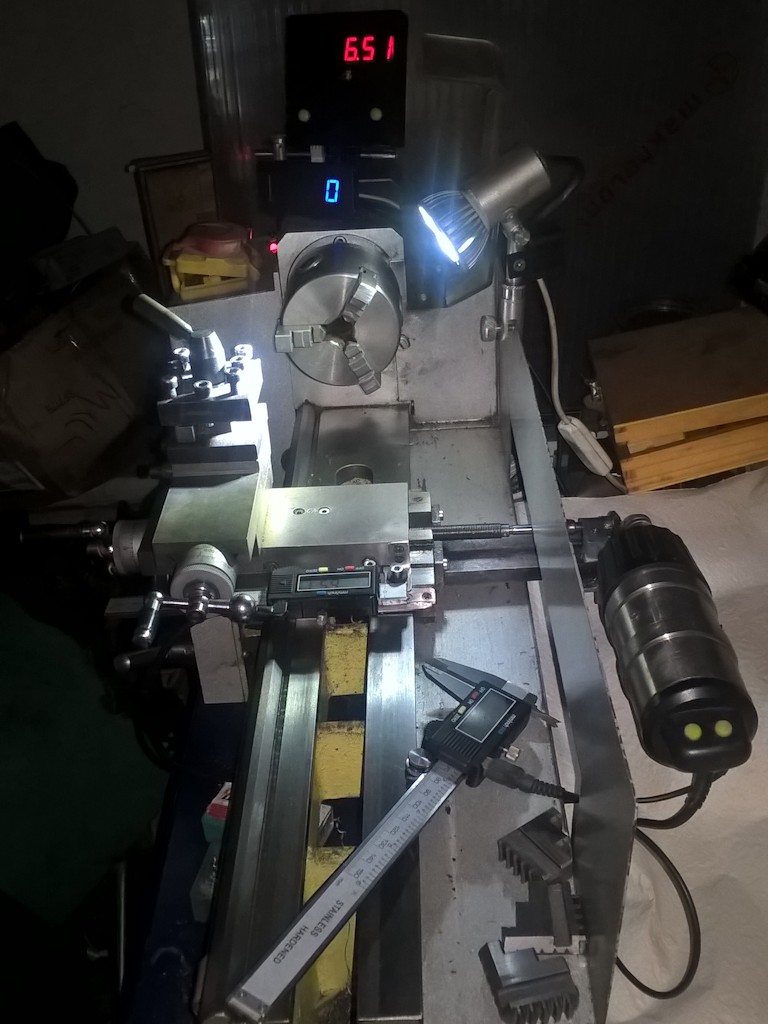

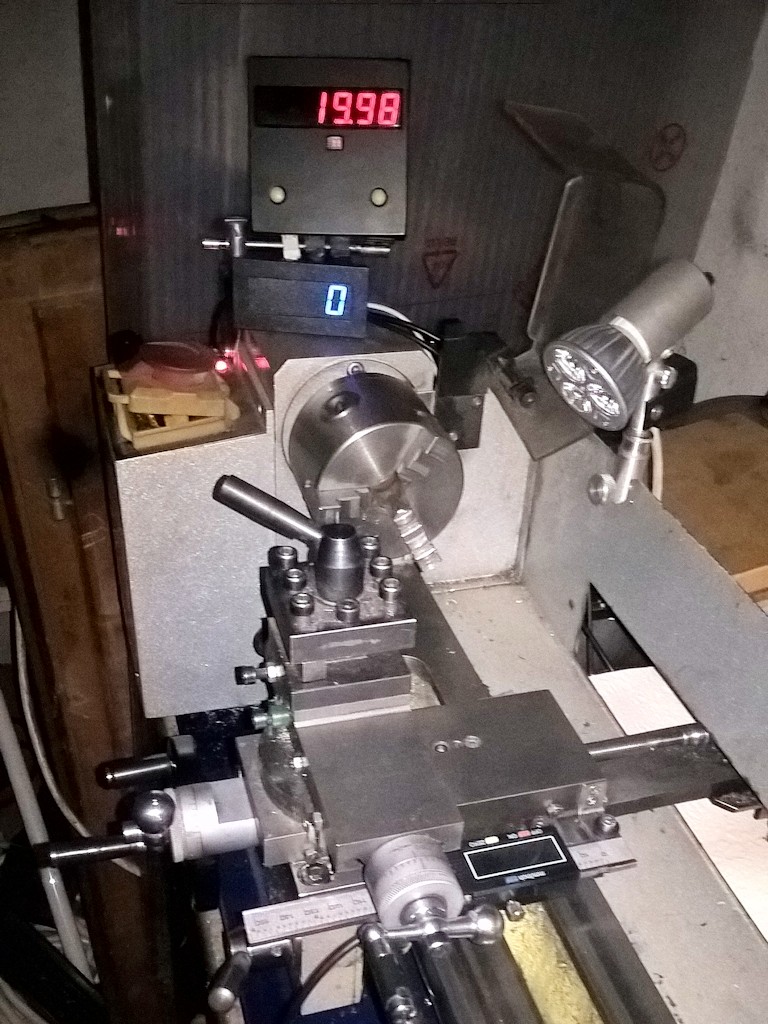

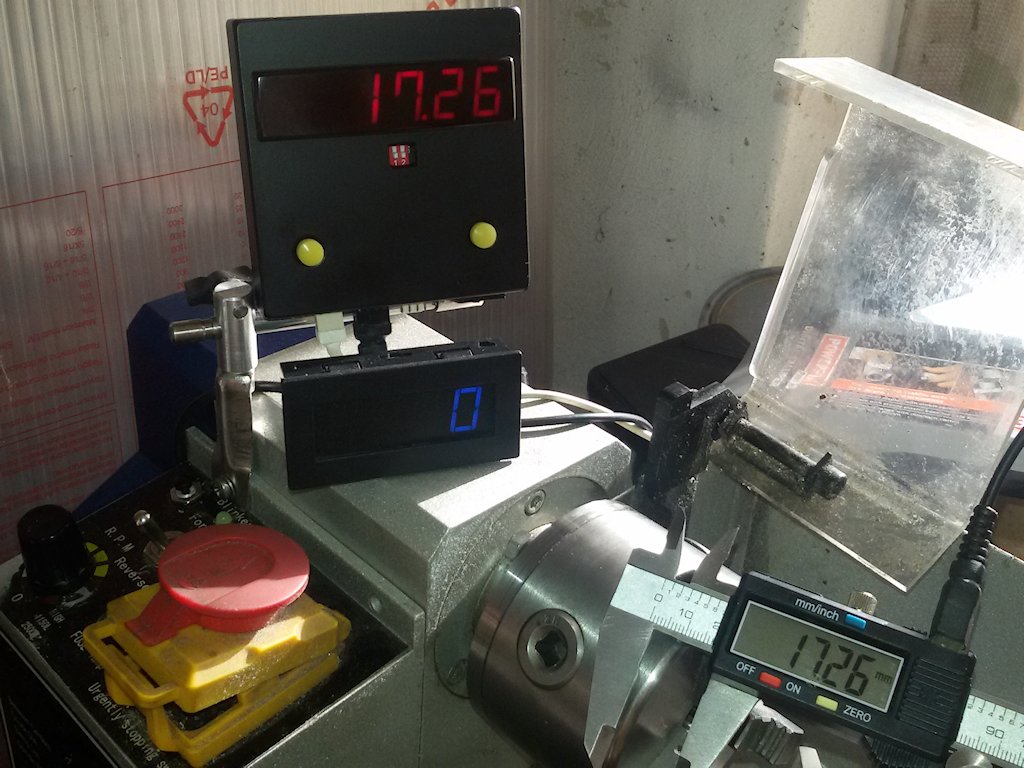

Utánépített készülék:
