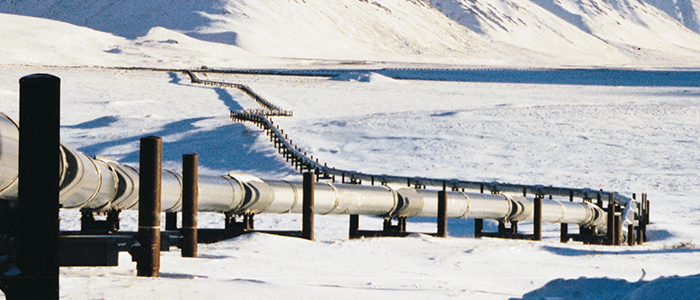

Ipari távvezeték fűtésre van szükség annak biztosításához, hogy folyadékokat nagy távolságra költséghatékonyan és biztonságosan lehessen szállítani.
Tipikus távvezeték alkalmazások:
- Feldolgozó üzemek közötti vagy tároló vagy szállító eszközökhöz történő továbbítás.
- Tartály telepek és tengeri szállításhoz használt rakpartok fagyvédelme vagy hőmérséklet fenntartása
- Szűrők, szállítószalagok, stb. kondenzáció és alvadás elleni védelme
- Folyadékok túlságosan viszkózussá válnak
- Gázok kondenzálódnak
- Folyadékok megfagynak, ami katasztrofális csőtöréshez vezetnek
A távvezeték csőfűtő rendszer összetettsége abból ered, hogy nagy elektromos áramkör hosszúságra van szükség, általában egyetlen elektromos áramellátási pontból kiindulva.
A távvezeték fűtési alkalmazásoknak több kihívással kell szembenézniük, mint például:- Nagy csőátmérő
- Szintváltozások a vezeték mentén
- Távoli helyszínek
- Áramellátás hiánya a vezeték mentén
- Csatornák egy vonalba állítása
- Szigetelés hiánya a csőcsatlakozásoknál
- Hosszú kábelszakaszok csatornákba húzása
- Csatlakozó készletek elérhetőségének hiánya
Csőfűtő rendszer
Elektromos csőfűtő kábelek, amelyek fenntartják a nem folyó folyadékok hőmérsékletét azáltal, hogy pótolják a csövek, edények és kapcsolódó berendezések hőszigetelésen keresztüli hőveszteségét. Vezérlő és felügyeleti megoldások - a csőfűtéssel ellátott csőben áramló folyadék hőmérséklete fenntartásának elősegítése. Alkatrészek és tartozékok – elektromos csatlakozások létesítéséhez, és megfelelő szereléséhez szükséges tételek, mint például végk
A kábelek akár 5 km áramkör hosszúságot tesznek lehetővé
Egyedi támogatás a költségek minimalizálása érdekében
- Egyedi vezetékrendszer támogatás
- Egyedi áramelosztó rendszerek
- Optimalizált szigetelési rendszerek és előregyártott / előre szigetelt vezetékrendszerek
Fejlett vezérlőrendszerek a távvezetékek megfelelő vezérlése és felügyelet érdekében
Mivel a távvezeték rendszerek állandó watt-teljesítményű rendszerek, a megfelelő vezérlőrendszer kiválasztása nagyon fontos és jelentős hatással lehet a rendszer teljesítményére.
Jóváhagyások
A termékkészletünkben levő különböző technológiák a jóváhagyások széles körével rendelkeznek, megfelelnek az ATEX, RTN, IECEx és sok más ipari és nemzeti szabványnak.
Önszabályozó fűtési technológia
A Raychem önszabályozó fűtőkábelek (QTVR, XTV és KTV) képesek a hőmérséklet fenntartására akár 150 °C értékig, és ideális megoldást jelentenek tartályfűtésre, amikor a tervezés és telepítés rugalmasságára van szükség.
A Raychem önszabályozó fűtőkábelek működése:
- Hő termelődik, amikor elektromos áram folyik keresztül a vezetőképes polimermagon a vezetékek között.
- Ha a külső hőmérséklet csökken, akkor az elektromos útvonalak száma a magon keresztül növekszik, és több hő termelődik.
- Fordítva, amikor a külső hőmérséklet növekszik, a magban kevesebb elektromos útvonal van, és kevesebb hő termelődik.
Ez a tulajdonság lehetővé teszi, hogy a kábelek reagáljanak a helyi hőmérséklet-különbségekre a tartály falán fellépő optimális hőmérséklet-eloszlás biztosítása érdekében, és a többszörös átfedést is lehetővé teszik a túlfűtés vagy károsodás veszélye nélkül.
A kábelek
- hosszra vághatóak a könnyebb tervezhetőség és nagyobb telepítési rugalmasság érdekében.
- Abszolút hőmérsékleti tartomány besorolással rendelkeznek a maximális biztonság érdekében tekintettel a veszélyes terület besorolásra anélkül, hogy drága hőmérséklet korlátozókat kellene alkalmazni.
Teljesítménykorlátozó technológia
A Raychem teljesítménykorlátozó kábelek (VPL) nagy kimeneti teljesítményt biztosítanak magas fenntartott hőmérsékleten. Ezeknek a rugalmas fűtőkábeleknek a névleges működési tartománya:
- hőmérséklet fenntartása 235 °C-ig
- Külső beható hőmérséklet 260 °C-ig
A teljesítménykorlátozó fűtőkábelek párhuzamos fűtést biztosítanak, amelynél egy tekercselt PTC ellenállás ötvözetből készült fűtőelemet két párhuzamos vezetőér köré tekernek, amely felváltva van kontaktustban a vezetőerekkel. A fűtőelemek pozitív hőmérsékleti együtthatója (PTC) csökkenti a kimeneti teljesítményt, amint a környezeti hőmérséklet növekszik.
A teljesítménykorlátozó kábelek:
- egyszeres átfedéssel alkalmazhatóak
- hosszra vághatóak, ami megkönnyíti a tervezést és elősegíti a telepítés rugalmasságát
- két névleges feszültséggel állnak rendelkezésre: 230 Vac és 480 Vac. A 480 Vac változat sokkal nagyobb áramkörhosszat tesz lehetővé, ugyanakkor rendelkezik a párhuzamos fűtőkábel minden előnyével.
- Nincs abszolút hőmérsékleti besorolása (a hőmérsékleti besorolásnak való megfelelést tervezéskor bizonyítani kell). Általában fejlettebb szabályozási és felügyeleti rendszerrel telepítik őket.
Párhuzamos állandó watt-teljesítményű technológia
A Raychem párhuzamos állandó watt-teljesítményű fűtőkábelek(FMT & FHT) költséghatékony megoldást jelentenek, amennyiben az alkalmazás követelményei nem annyira kritikusak.
A rugalmas fűtőkábelek névleges működési tartománya:- hőmérséklet fenntartása 230 °C-ig
- expozíciós hőmérséklet 260 °C-ig
- Ezek nikkel-króm fűtőelemet alkalmaznak, amelynek nem változik az ellenállása a hőmérséklettel.
- Állandó kimeneti teljesítményük van minden hőmérsékleten.
- Hosszra vághatóak, ami megkönnyíti a telepítésüket.
- Nincs abszolút hőmérsékleti besorolásuk, hanem a hőmérsékleti besorolásnak való megfelelést tervezéskor bizonyítani kell)
- Állandó watt-teljesítmény per méter értékekkel állnak rendelkezésre a 10 W/m – 40 W/m tartományban
- Két alapvető felépítésben léteznek:
- FMT fűtőelemek hőmérséklet fenntartására 150 °C-ig, 200 °C-ig terjedő expozíciós hőmérséklet esetében,
- FMT fűtőelemek hőmérséklet fenntartására 230 °C-ig, 260 °C-ig terjedő expozíciós hőmérséklet esetében.
- Az FHT fűtőelemek 400 Vac változatban is rendelkezésre állnak sokkal nagyobb áramkör hosszúságra, ugyanakkor rendelkeznek a párhuzamos fűtőkábel minden előnyével
Ezeket általában fejlettebb szabályozó és felügyeleti rendszerrel telepítik, valamint a kialakítástól függően hőmérséklet-korlátozókkal.
