A „CINEGE III.” törzsének építése

(17. foglalkozás)

Az áramvonalas törzs. Amikor a „Pajtás” modell építésénél vizsgáltuk a levegő mozgását a testek körül, már megállapítottuk, hogy a legkisebb ellenállású az áramvonalas törzs. Az előző modellünk egyszerű, majdnem lapos törzsformája még nem felelt meg tökéletesen az áramvonalas törzsnek. Azonban építése igen egyszerű volt. A „Cinege III.” törzse már kisebb ellenállású. Jobban megközelíti a csepp alakot. A modelleknél a tapasztalatok szerint elegendő a csepp-alakot ilyen szögletes alakzattal megközelíteni. A modelleket ugyanis szinte csak körüllengedezi a levegő, mert azok csak kis sebességgel mozognak a levegőben. A nagy repülőgépeknél azonban már tökéletes kör, vagy ellipszis keresztmetszetű, sima felületű csepp-alakú törzseket látunk-

A felső törzslécek összeállítása. A törzs építését az 5x5-ös felső lécek meghajlításával és összeállításával kezdjük. A meghajlítás és összekötözés mintáját a törzs felülnézeti ábráján megtaláljuk. Ügyeljünk, hogy az első két lécet pontosan egyformára hajlítsuk, mert ellenkező esetben a törzs ferde lesz.

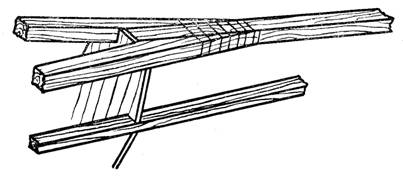

Így illesztjük össze a „Cinege III.” felső törzsléceit.

A legkisebb görbültségű léceket is ajánlatos mindig előhajlítani a rajz szerint. Ha meghajlítás nélkül húzatjuk a léceket a helyükre, azokban feszültségek maradnak, és így a törzset könnyen elhúzzák. Ha a felső lécek összeállításával elkészültünk, hozzáfoghatunk a törzs összeállításához. Erősítsük le a felülnézeti rajznak megfelelően –apró szögekkel, sima deszkára vagy az asztal lapjára a felső törzsléceket. Ezután jelöljük be a bordák helyeit és erősítsük be azokat hidegenyvvel a felső lécek közé. A törzset így fordított helyzetben építjük a sima deszkalapon.

Szerszám- és anyagjegyzék: Hajlítólámpa, éles kés, hidegenyv, kötöző cérna és 5x5-ös fenyőléc.
