Repülőmodellezés
Haladók Számára
Általános Iskolai Szakköri Füzetek
Tankönyvkiadó Budapest 1950
Írta és rajzolta
Winkler László
A Magyar Repülő Szövetség
modellező oktatója
A szárnyfelfekvő lap készítése
(30.
foglalkozás)

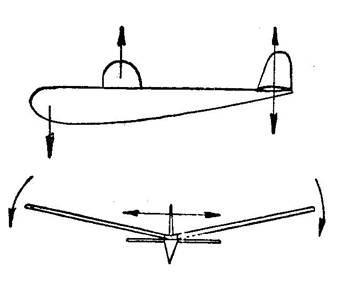

A törzs terhelései. A törzsnél szintén megkülönböztethetjük a légi és földi
terheléseket. A törzset a levegőben úgy képzeljük el, hogy az a szárnyhoz van
felerősítve (befogva). A orrsúlyon és a csillapító-síkon keletkező erők a
levegőben hajlítani igyekeznek a törzset. A vezérsíkon támadó erők viszont
csavaró hatást gyakorolnak a törzsre.
A törzs méretezése általában attól függ, hogy mennyire gyakorlott a
modell építője. Kezdő vitorlázó modelleknél –ahol a beállítási hibák miatt
előfordulhat, hogy a modell orral ér földet- a modell hosszléceit erősre kell
méreteznünk.. A gyakorlott modellező sokkal gyengébbre méretezheti gépét, mert az beállítási hibából sohasem fog orra bukni.
A törzs terhelései.
A szárnyfelfekvő lap készítése. A
szárnyfelfekvő lapot 1 mm-es réteges lemezből fűrészeljük ki a tervrajzon
megadott alakúra. A felfekvő lapra készítsünk pergőfúróval furatokat, és ezeken
keresztül cérnázzuk fel azt közvetlenül az orr- és éllécre.
A felfekvő lapot a főtartóhoz is hozzácérnázzuk. Azonban előzőleg egy lécecskét
kell az ábra szerint a főtartó alá helyeznünk, mert a főtartó magasabban van,
mint az orr- és élléc.
Szerszám- és anyagjegyzék:
Fonalfűrész, pergőfúró, 1 mm-es réteges lemez, kötöző cérna, hidegenyv.
