Schmidt Lajos



Gőzgép modellezés

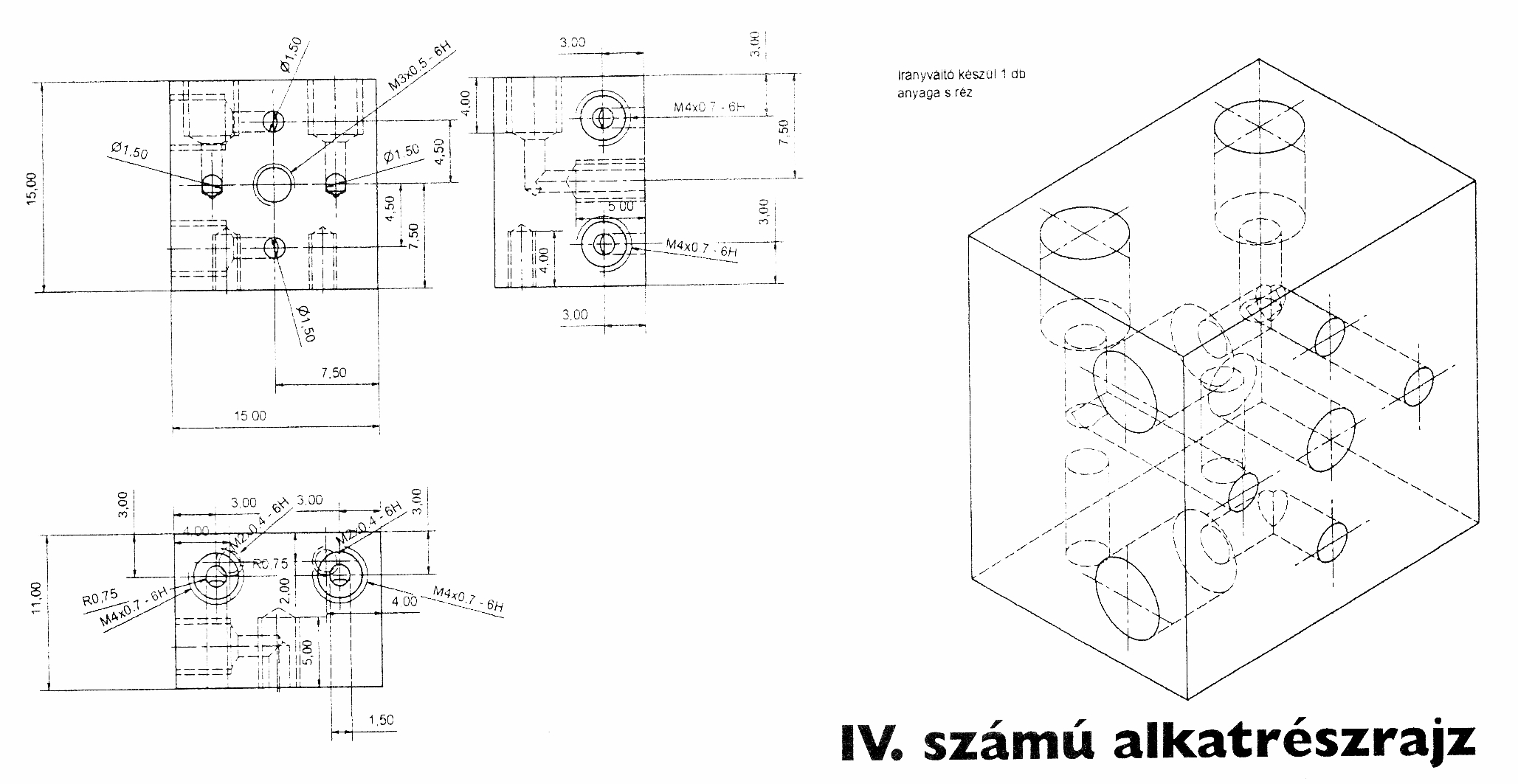

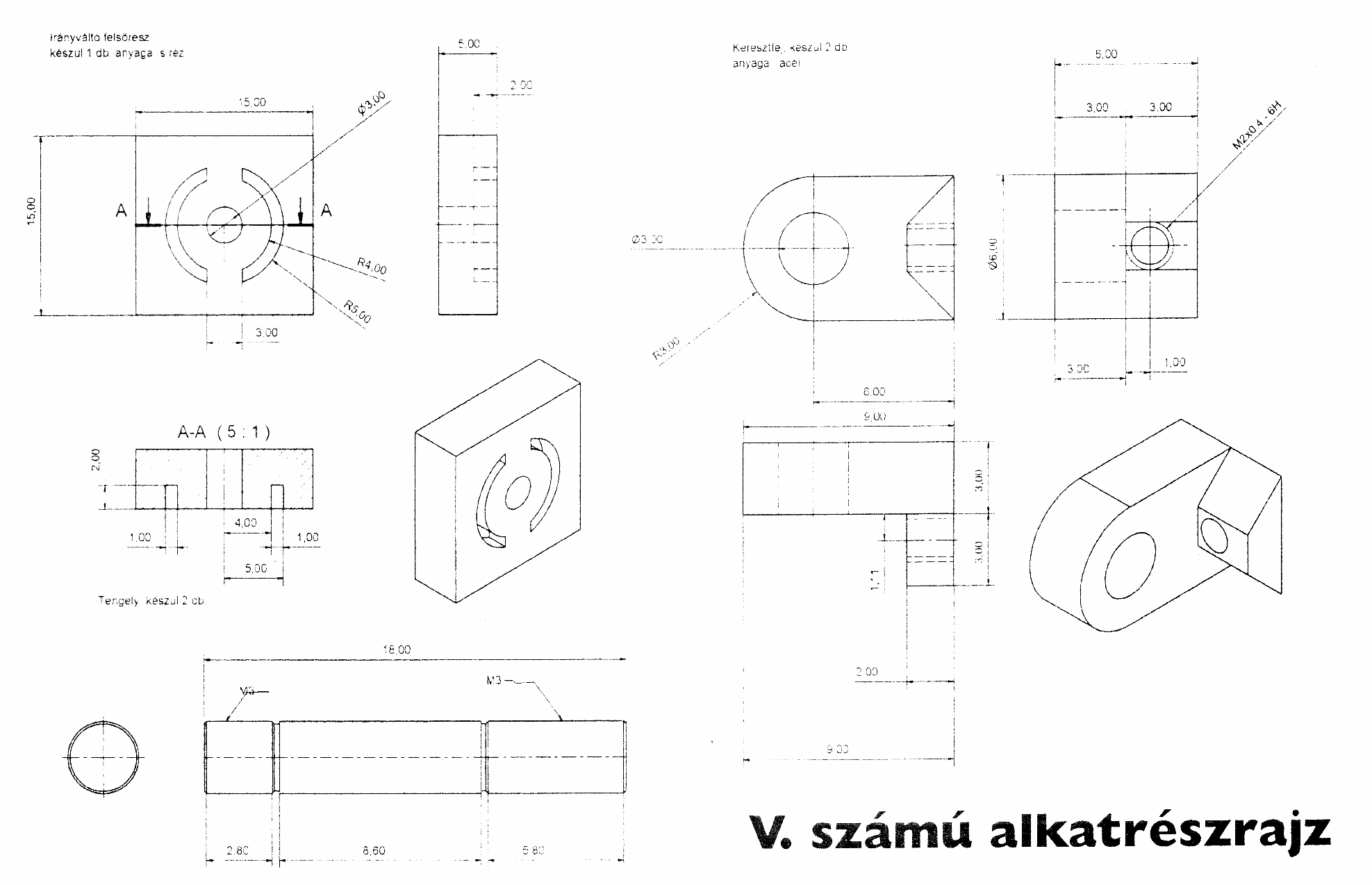

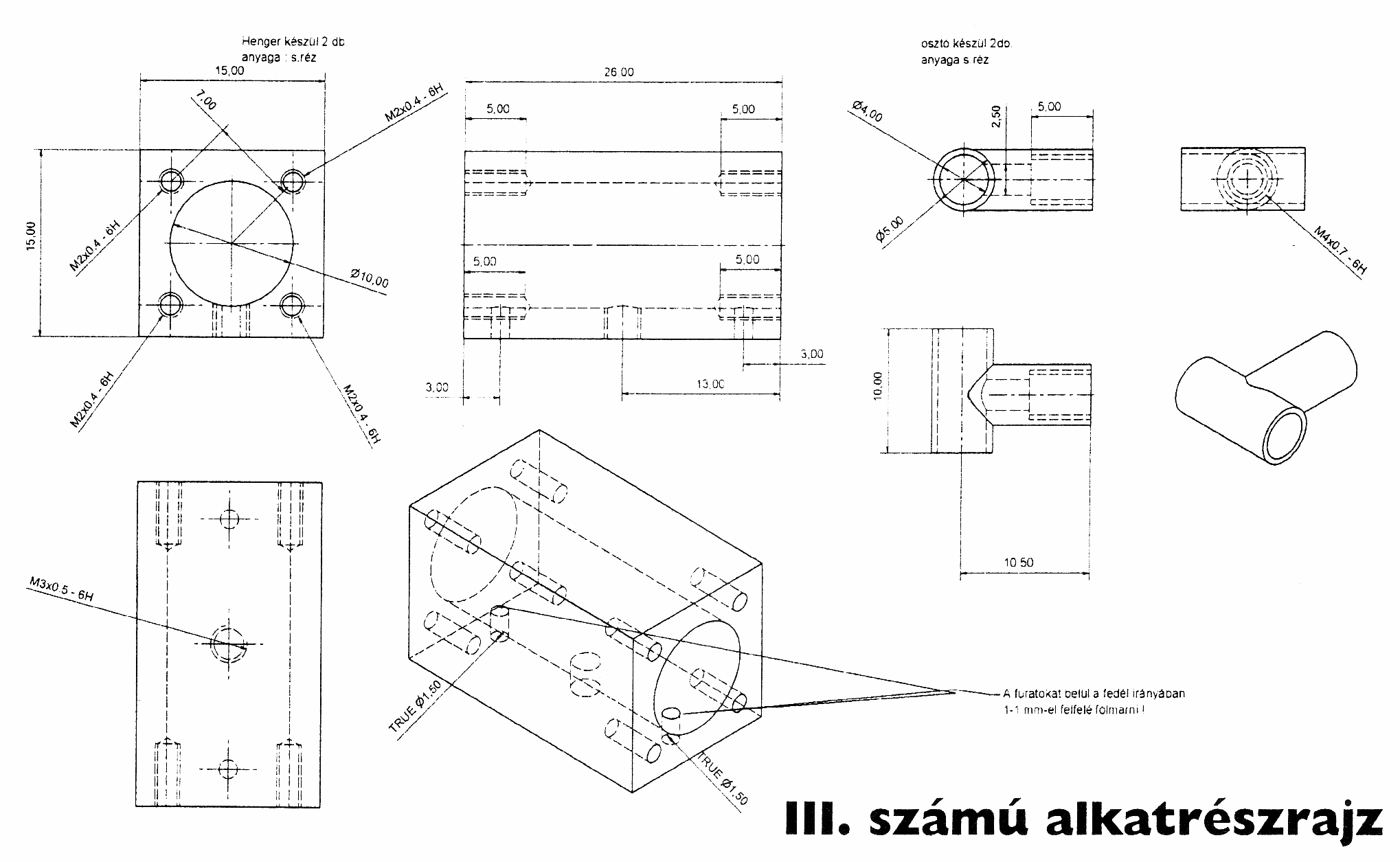

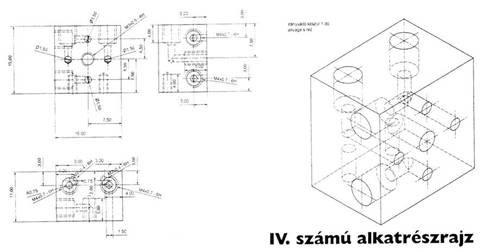

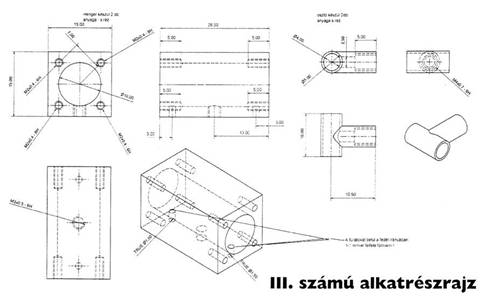

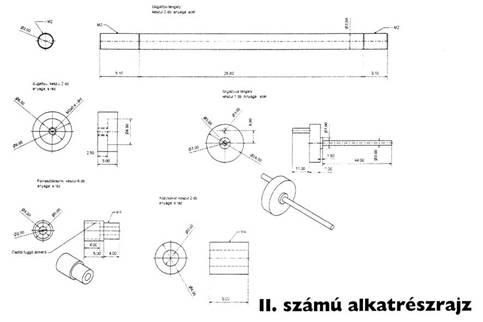

Májusi lapunkban megjelent az itt ábrázolt alkatrészekből felépülő V elrendezésű gőzgép. A megépítéshez szükséges rajzok közlését folytatjuk. Az utolsó két alkatrészrajz a júliusi megjelenéskor lesz közre adva.



(A rajz rákattintva nagy méretben, új ablakban megjeleníthető)



(A rajz rákattintva nagy méretben, új ablakban megjeleníthető)



(A rajz rákattintva nagy méretben, új ablakban megjeleníthető)



(A rajz rákattintva nagy méretben, új ablakban megjeleníthető)

Szerkesztőség



Előző rész

Következő rész
