A számítástechnika alapjai

Igazság táblák

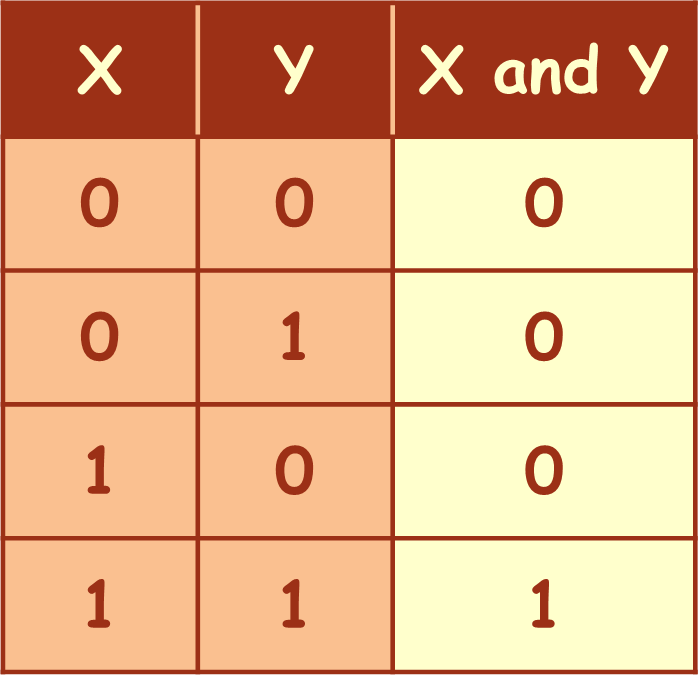

AND ➙ ÉS ➙ Konjunkció

Az and művelet eredménye akkor és csak akkor igaz, ha mindkét ítélet logikai értéke igaz, minden más esetben hamis.

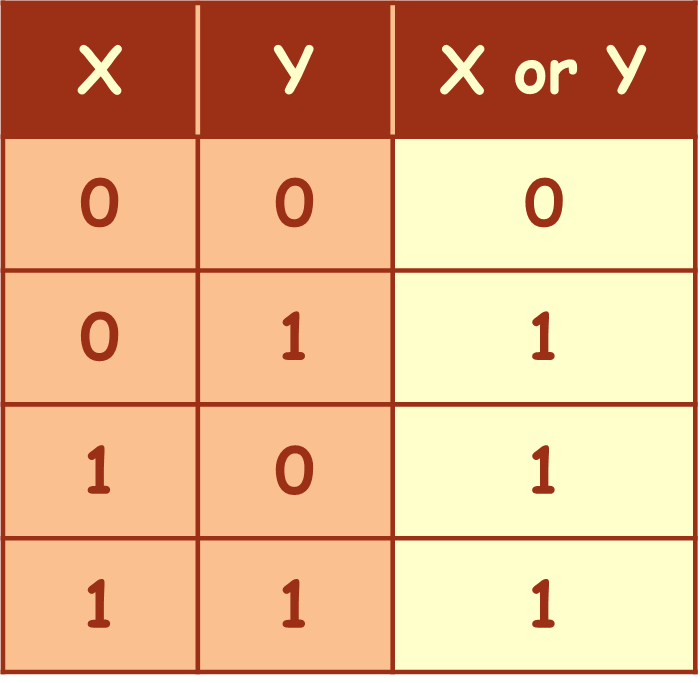

OR ➙ VAGY ➙ Diszjunkció

Az or művelet eredménye akkor és csak akkor hamis, ha mindkét ítélet logikai értéke hamis, minden más esetben igaz.

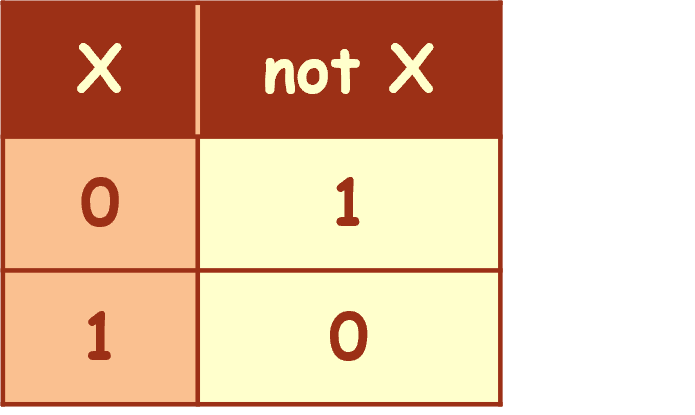

NOT ➙ NEM ➙ Negáció

A not művelet az a logikai művelet, amely az ítélet logikai értékét az ellenkezőjére változtatja.

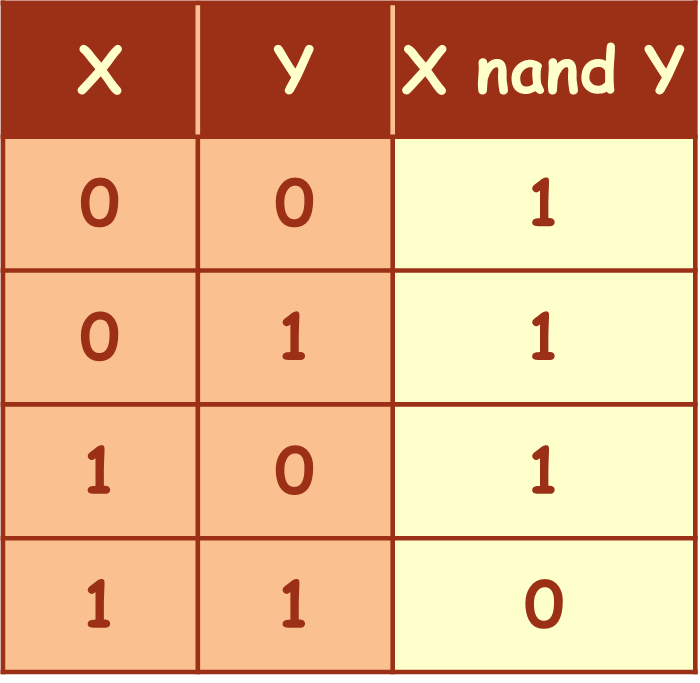

NAND ➙ negált ÉS

A nand művelet eredménye megegyezik az and művelet eredményének az ellentettjével.

NOR ➙ negált VAGY

A nor művelet eredménye megegyezik az or művelet eredményének az ellentettjével.

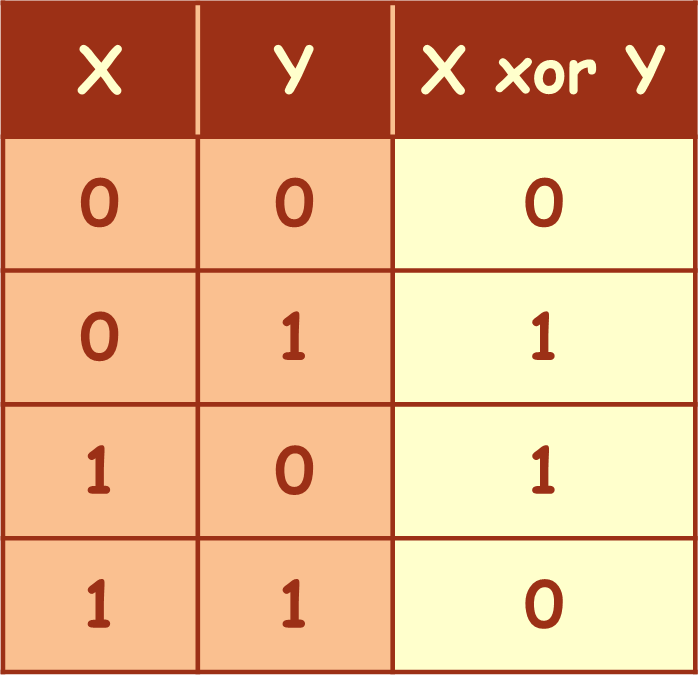

XOR ➙ kizáró VAGY

Az xor művelet eredménye akkor és csak akkor igaz, ha a két állításnak különböző a logikai értéke, vagyis pontosan az egyik igaz.

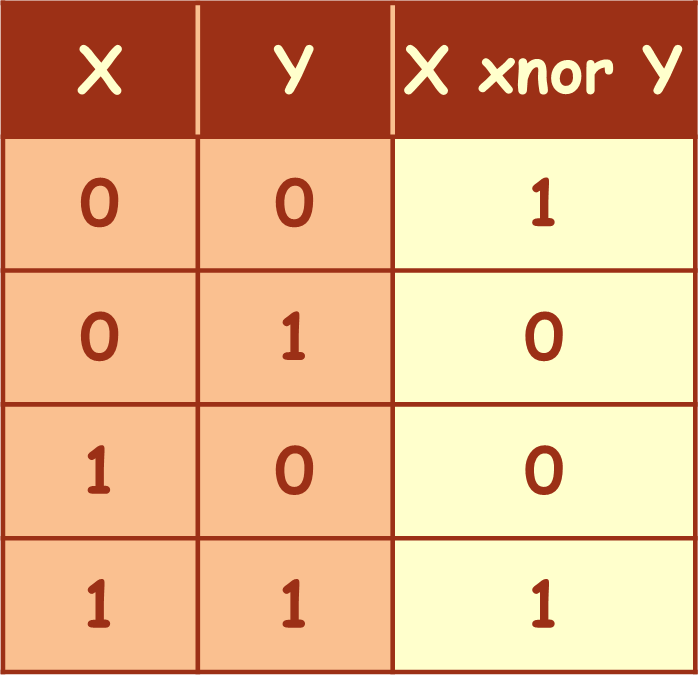

XNOR ➙ negált kizáró VAGY ➙ Antivalencia, Exclusive or

Az xnor művelet eredménye megegyezik az xor művelet eredményének az ellentettjével.

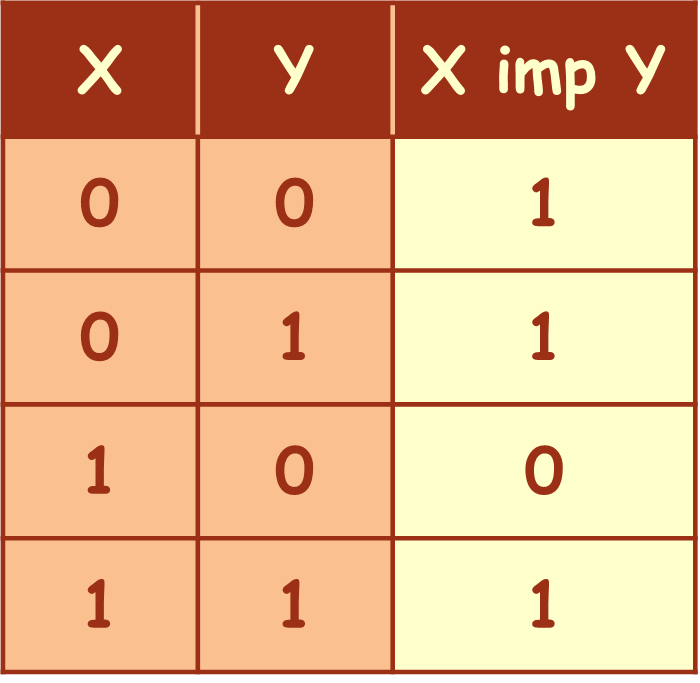

IMP ➙ HA..., AKKOR... ➙ Implikáció (következmény)

Az imp művelet eredménye akkor és csak akkor hamis, ha A igaz és B hamis, minden más esetben igaz.

2 bemenetes logikai kapuk kimeneteinek összehasonlítása
