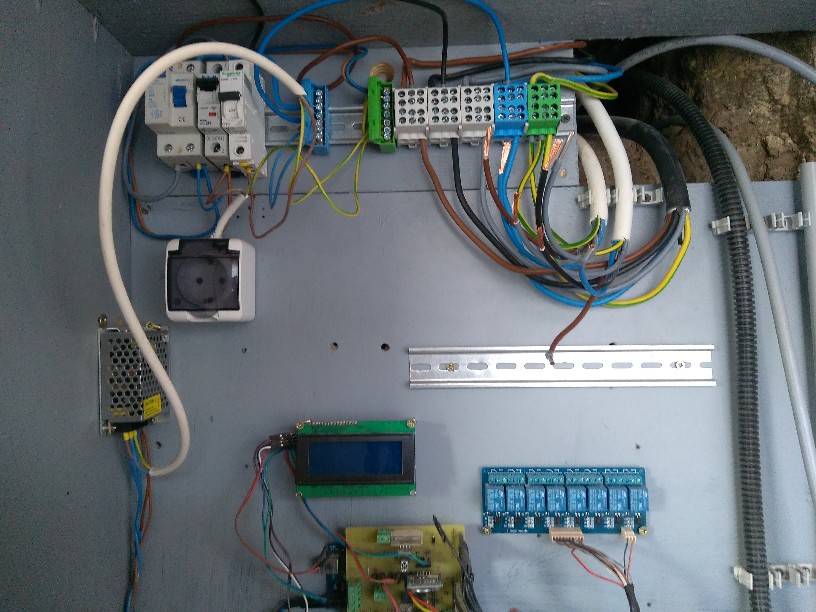

A főbetáp sorkapcsokat bővíteni kellett, mert betelt. Ezzel elő lett készítve a napelemes inverter bekötése.

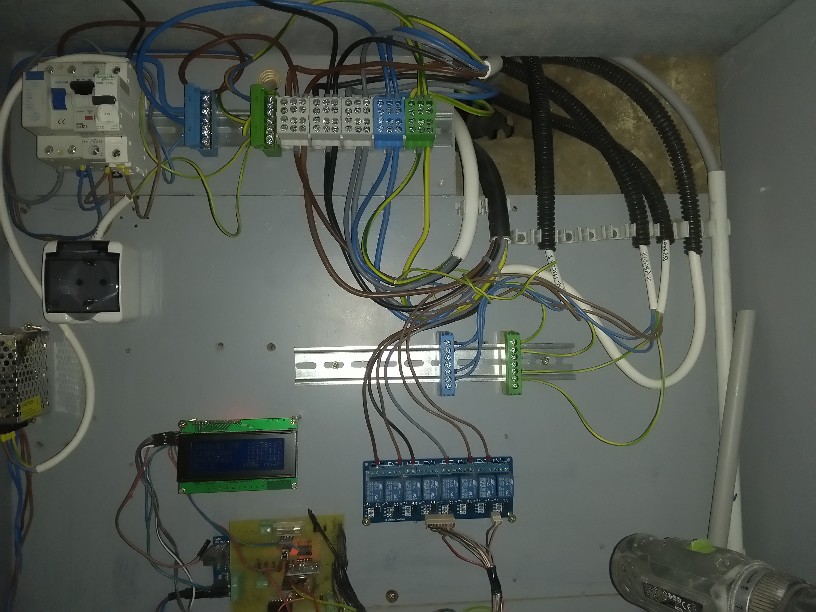

Az alul látható elektronika saját gyártmány. Igazából jelenleg ez egy világítás vezérlő, ami ennél sokkal többre képes.

Kiírja a pontos időt, dátumot, hőmérsékletet, légnyomást stb. A relé modullal meg a világításokat kapcsolja.

Egyre több a kábel...

Ez persze csak az első prototípus, ami kézzel készült. (Látszik is rajta).

A riasztót is ez fogja vezérelni. Majd kap egy külön dobozt ha elkészül.

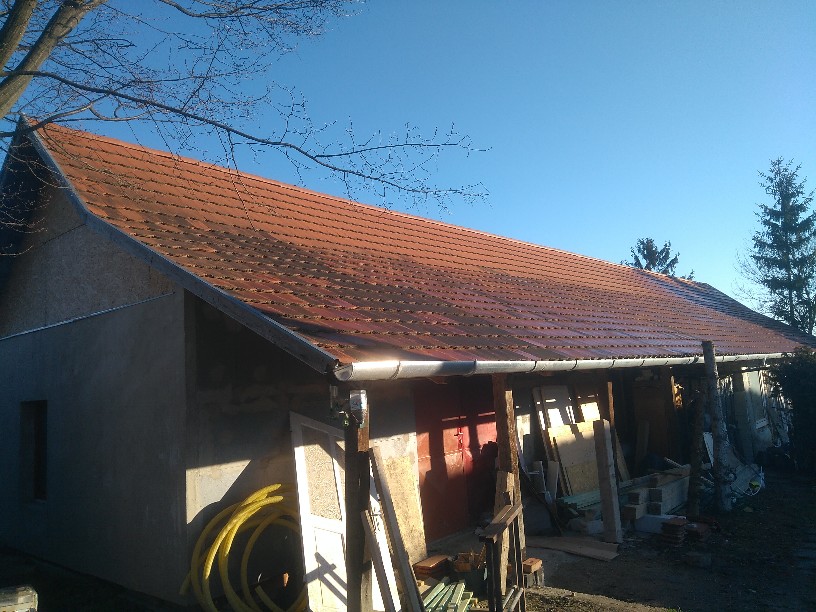

A tető a múlt évben át lett lécezve, így már kezdődhet a napelemek felrakása.

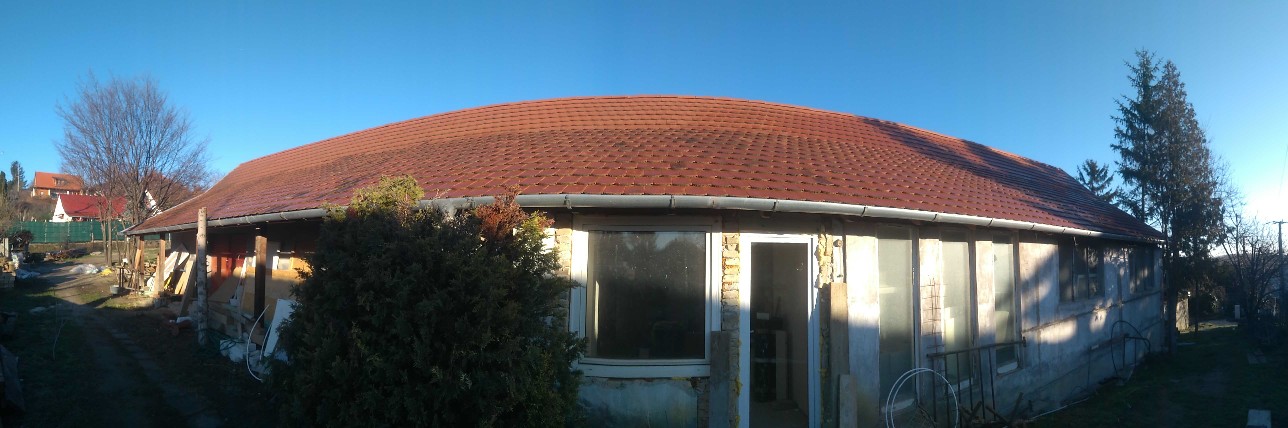

Egy kis panorámakép:

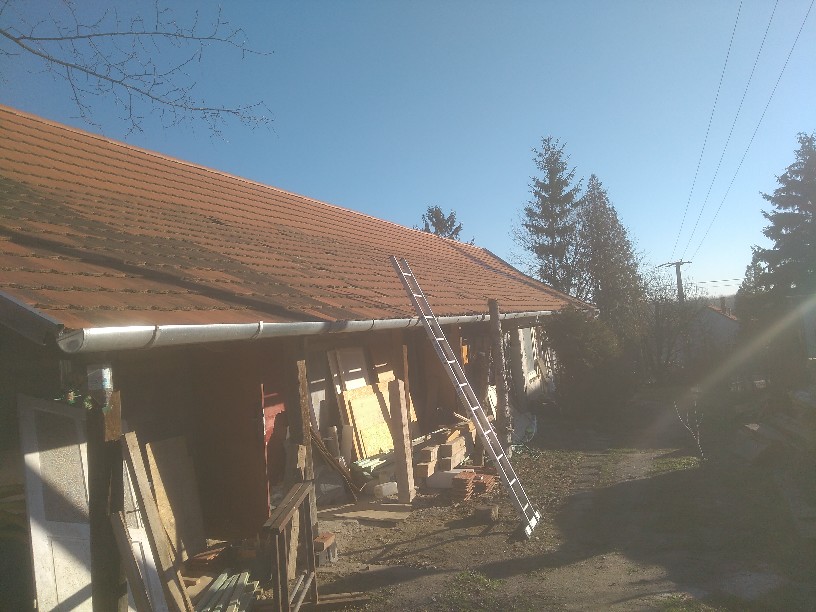

Létra bekészítve, a nap süt és kb. -2 C a hőmérséklet...

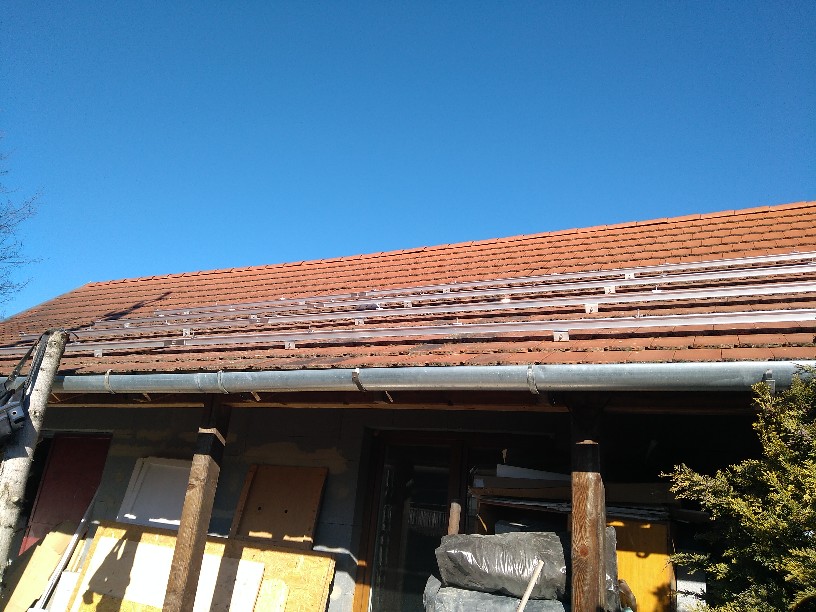

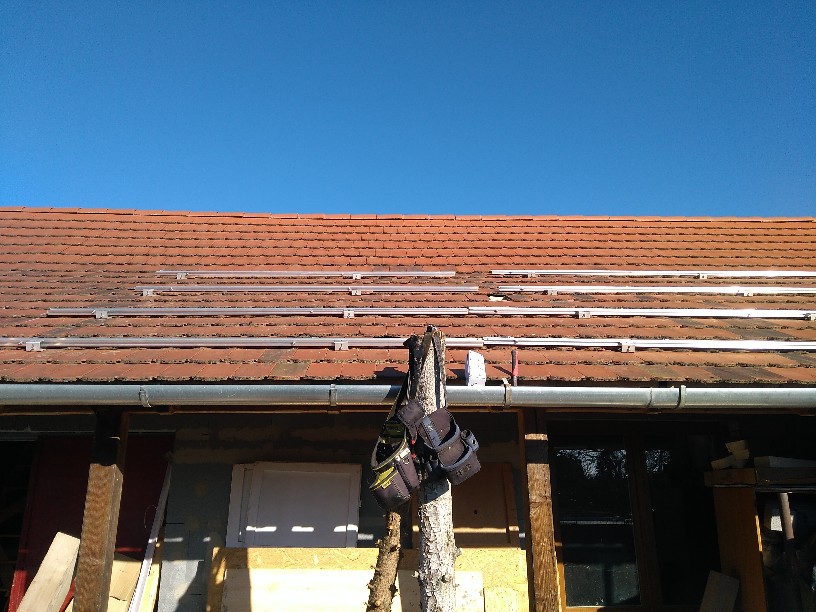

Szaporodnak a napelem tartó profilok.

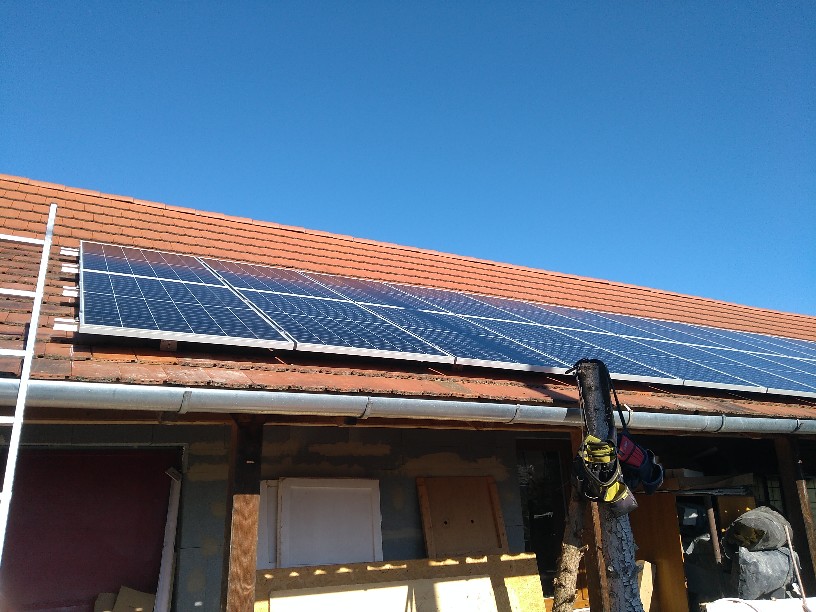

Most már jöhetnek a napelemek.

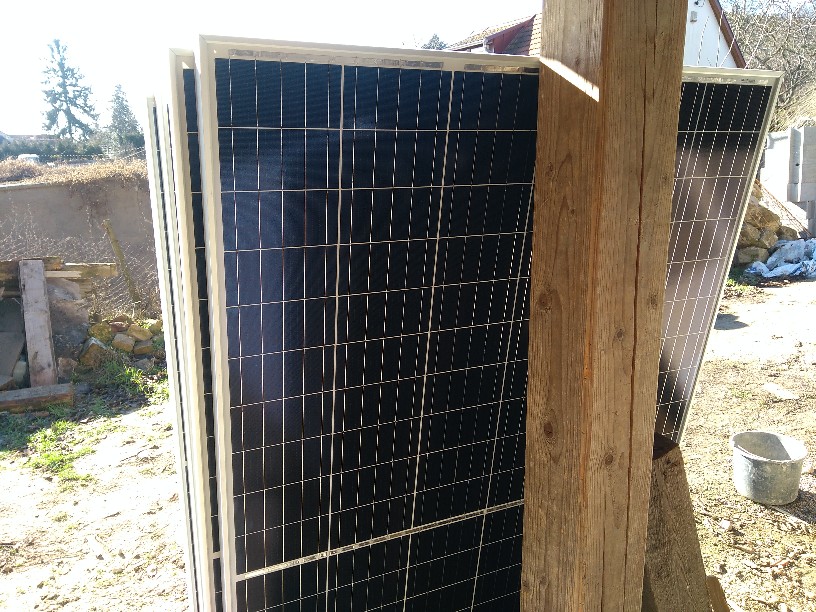

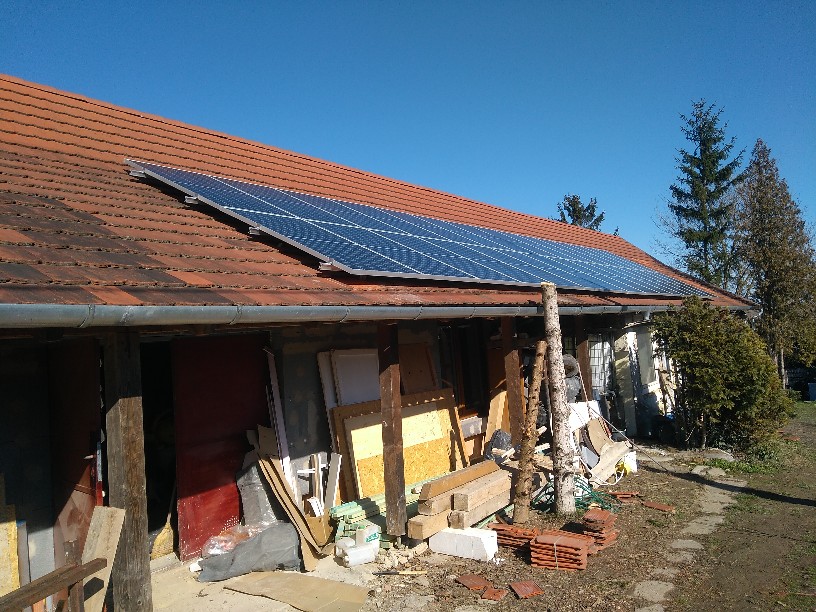

A napelem táblák Sharp gyártmányú 330W-os félcellés típusok (ennek kisebb a belső ellenállása, mint a teljes méretű cellák esetében) .

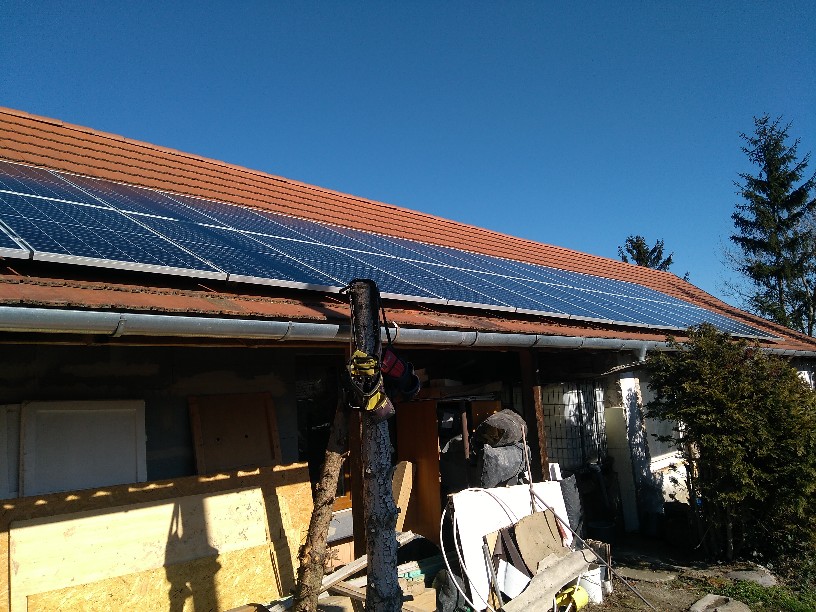

Összesen 30db van belőle (a tető elég nagy, simán elfér), ez így 9,9kW csúcsteljesítményre képes.

Évente kb. 11 000kWh áramot képes megtermelni.

Az útban lévő fenyőfa még tavaly ki lett vágva (nem is értem, hogy miért az ereszcsatorna alá ültették)...

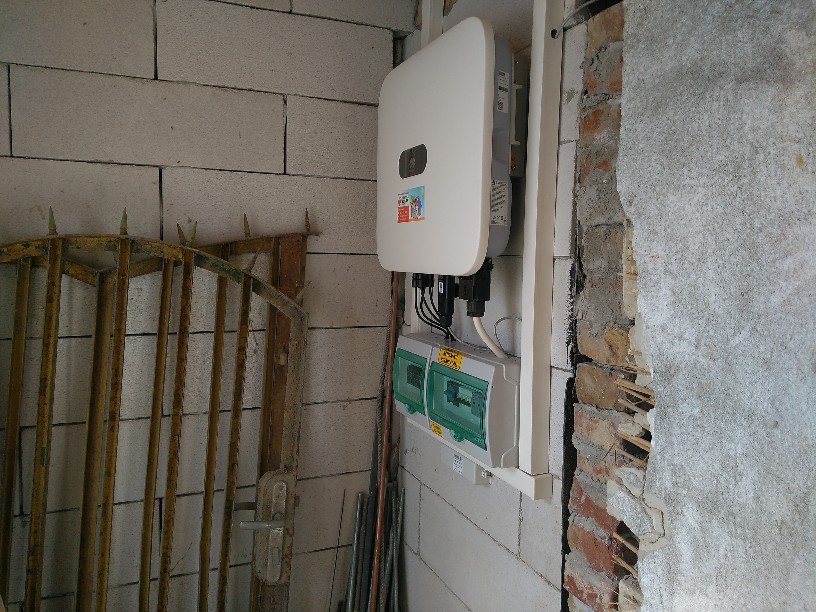

Az inverter egy 10kW-os Huawei gyártmány. Remélem legalább 15 évig nem lesz vele gond...

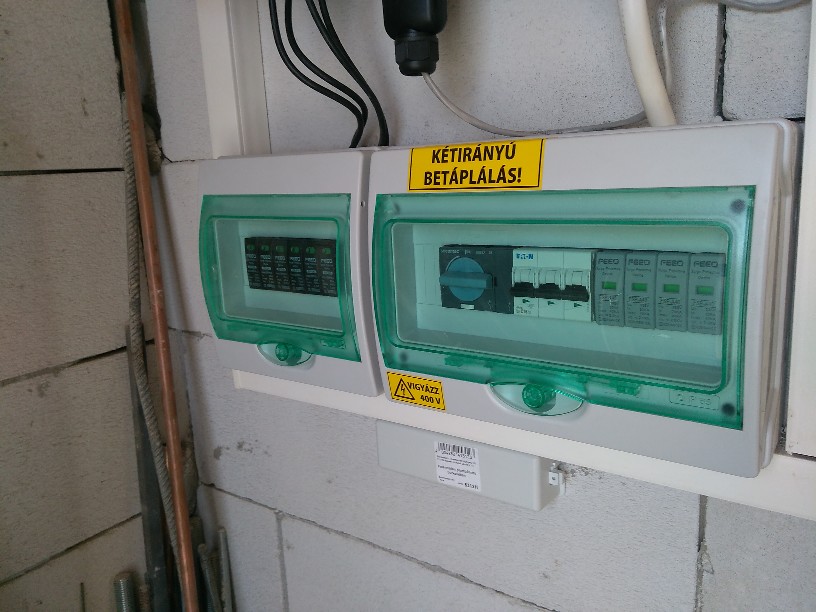

Túlfeszültség levezetők, főkapcsoló és egyéb kacatok, ami kell a villámlások és egyéb káros feszültségimpulzusok hatásainak kivédésére.

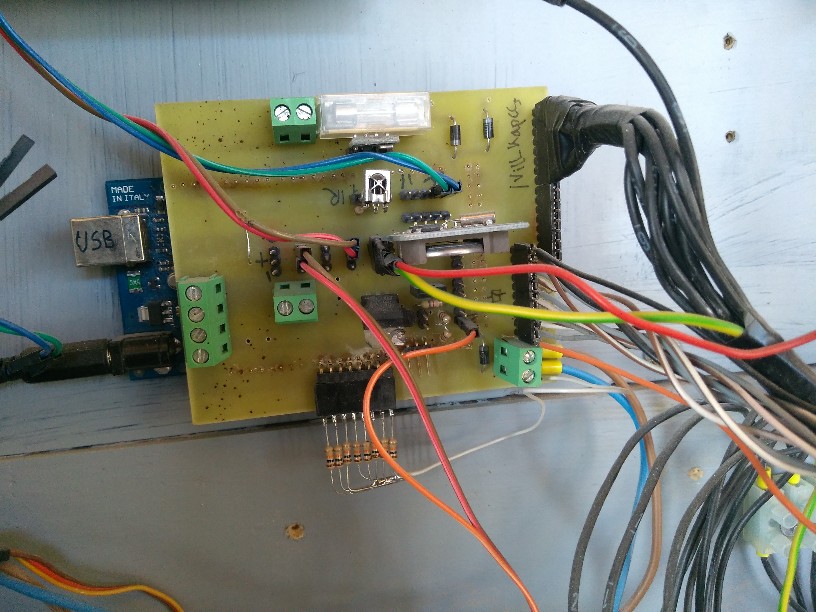

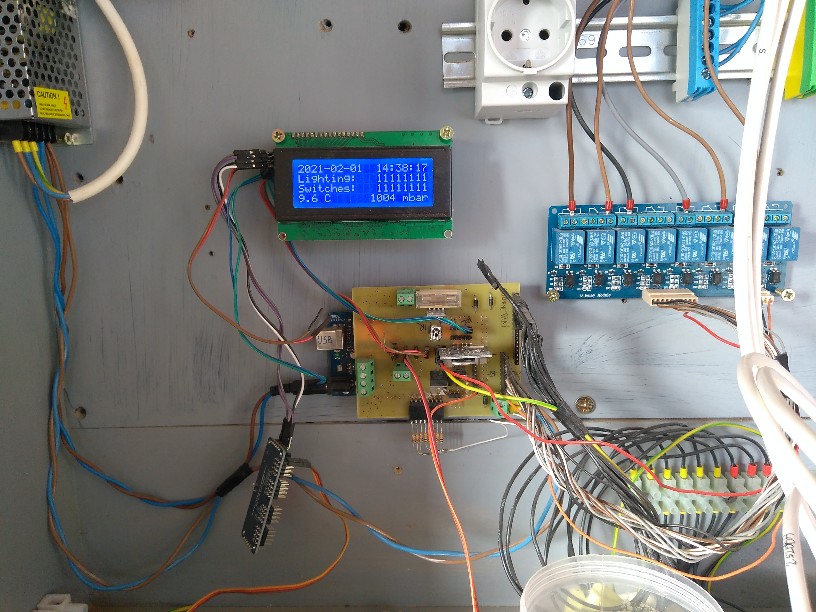

Ez a házvezérlő prototípusa közelről... A 8db ellenállás majd riasztó bemenet lesz, de még nincs kész.

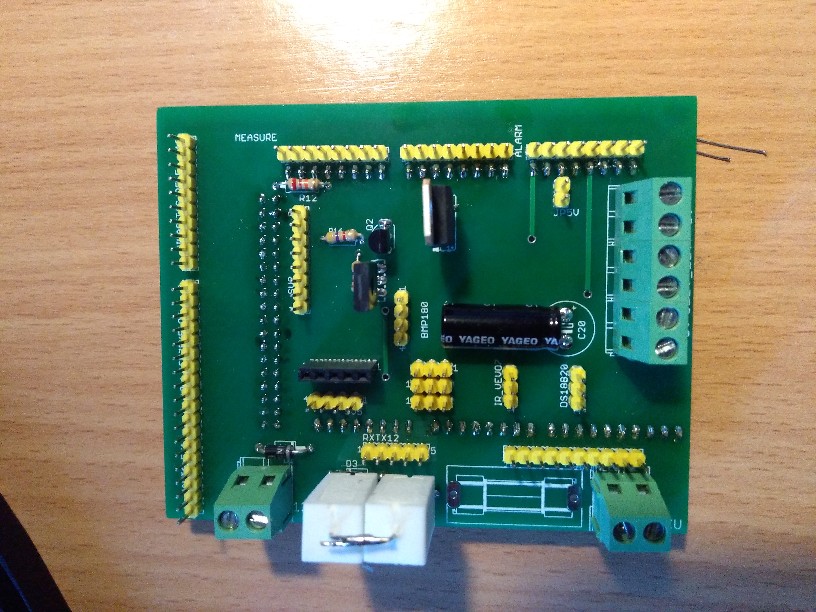

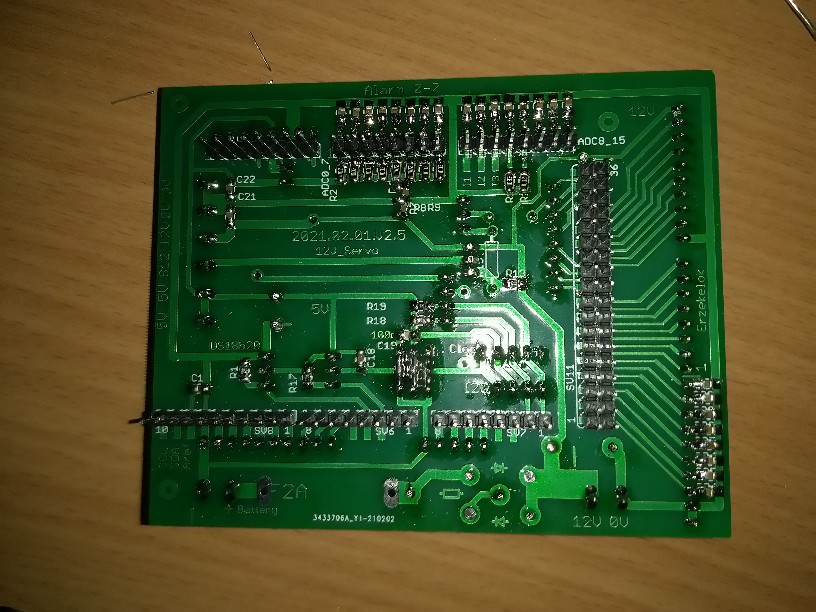

Ez már az áttervezett, legyártatott új panel, ami egy Arduino Mega2560-as panelre csatlakoztatható.

A lényeg a hátlapon található, rengeteg felületszerelt (SMD) ellenállással, kondenzátorral.

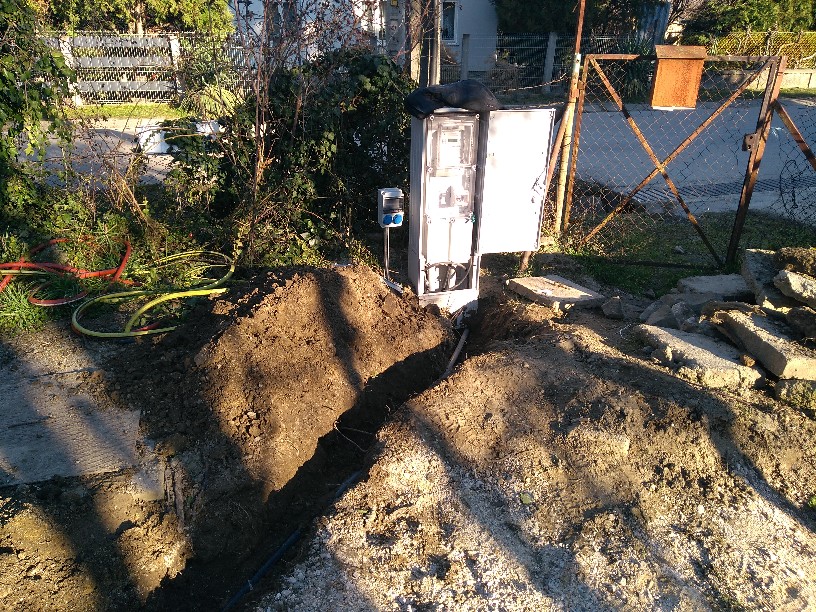

Egy kép még a villanyóracseréről (a 3 fázisra bővítés és a mérőszekrény áthelyezés miatt kellett árkot ásni).

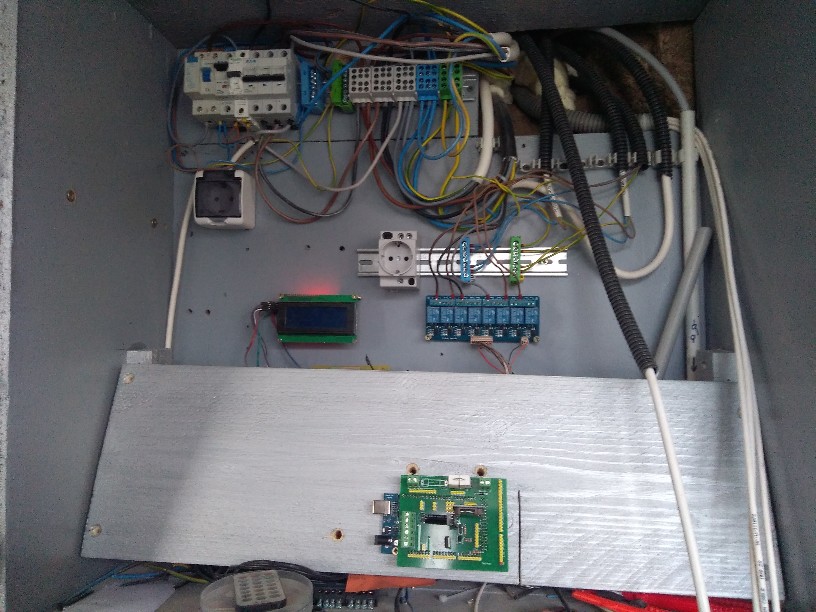

A kábelek kezdenek rendeződni...

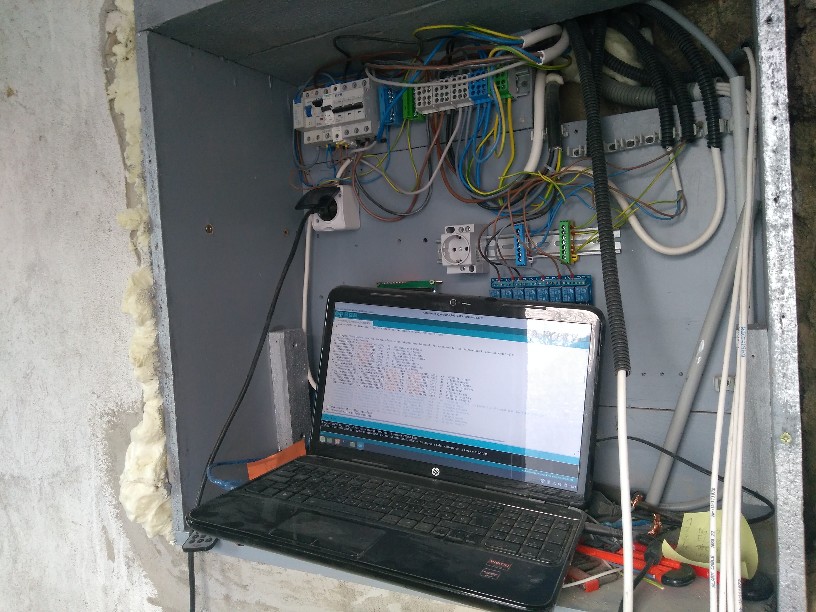

Egy kis program módosítás Arduino-ban. (Eredetileg még BASIC nyelven írtam a vezérlőt, de teljesen át kellett írnom C-re az Arduino modul miatt).

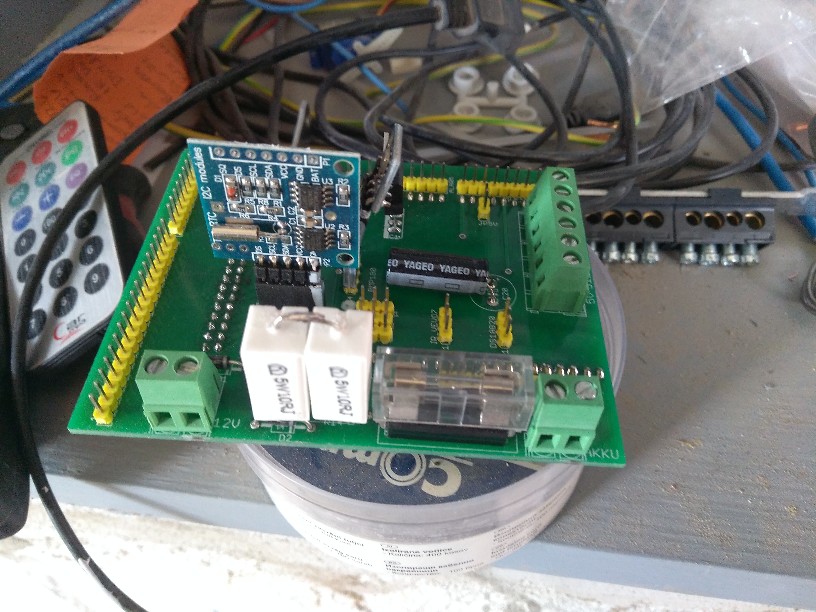

Itt már be van helyezve az óra modul és minden egyéb, ami kell.

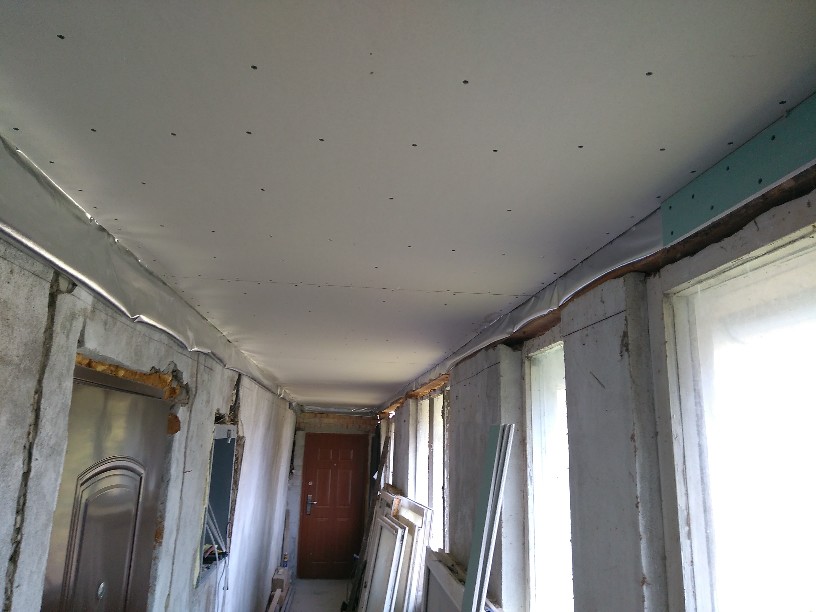

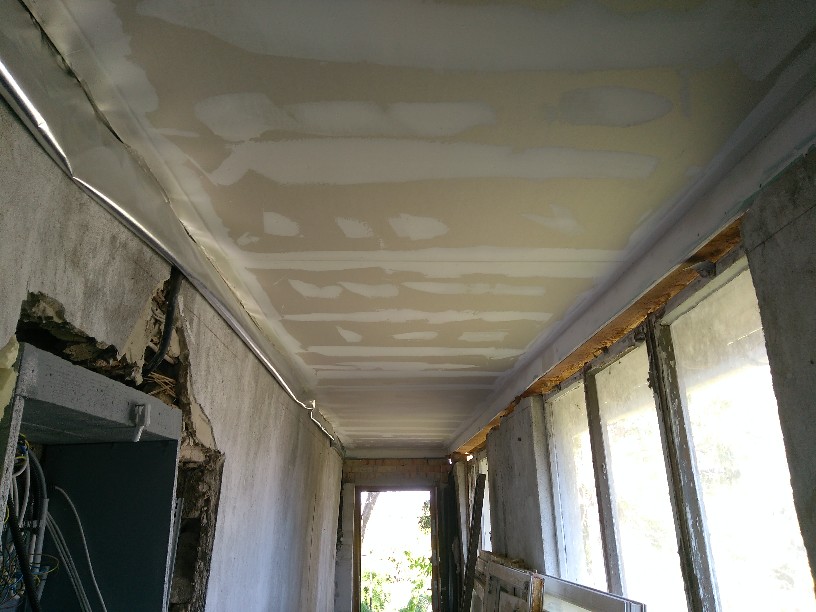

Most, hogy a napelem már megvan, következhet a folyosó. Itt is kapott egy párazáró fólia réteget a plafon, majd le lett gipszkartonozva.

Itt a fölötte lévő lambéria miatt kb. bárhová csavarozhattam volna, de ragaszkodtam a pontos kiosztáshoz.

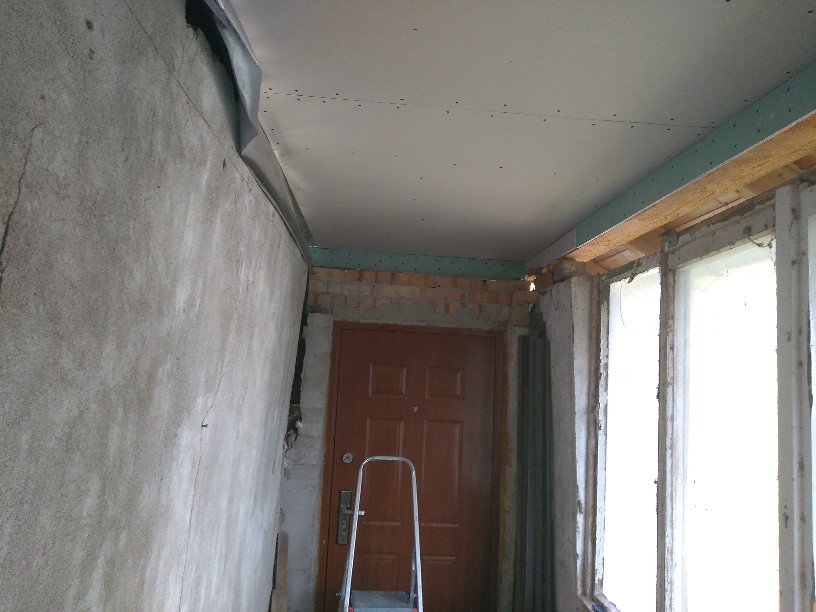

Csavarok leglettelve. A folyosó a vályogfal kiegyenesítéséig így marad, mert ott még rengeteg poros munka várható
(kap egy előtét falat a lefaragás után, mivel kb. 10cm dőlése van kifelé). Egyenlőre a folyosó ráér, a beköltözés viszont nem.
