Gyakorlat

Meleg csőhajlítás, a legutóbbi nap elméltei anyaga letöltehtő innen (Hotech) .mht .doc

Három csoportra van bontva az osztály.

- Lánghegesztés (gázhegesztés III./1. képesítő tétel)

- Ívhegesztés

- Menetvágás és egyéb

Munkaruhát és tűzgyujtószerszámot mindenki hozzon magával !!!!

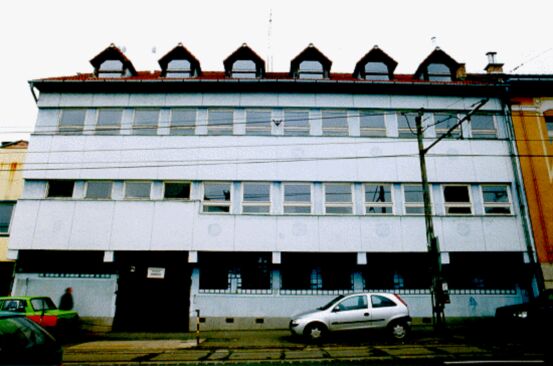

Baki Gyula ívhegesztés 1202 Budapest, Török Flóris utca 74.

Wolf Péter            lánghegesztés (a Szerdahely utcával szemben)

Névsor olvasás és osztályzás minden alkalommal.

Balesetvédelmi oktatás

Általános: A gyakran használt kéziszerszámokat a munkaasztal jobb oldalán, ritkán használtakat a bal oldalán, a mérőeszközöket balra előre helyezzük el.

Lánghegesztés:

Ívhegesztés:

Tűzvédelmi oktatás

Általános: Elektromos tüzet vízzel oltani tilos. Porral oltót szerszámgépnél használni tilos.

Lánghegesztés: gázpalack körül 5 m-es körzetben tűzgyújtás tilos. Tömlő feltekerve. Mechanikai sérülés és láng nem érheti. A hegesztő háta mögött. Oxigén palack elzárószelepéhez nyúlni zsíros olajos kézzel tilos. A gáz és oxigén palackot tejesen kiüríteni tilos. A palackokat nem érheti tartósan 40 C foknál magasabb hőmérséklet. A gáz palack tároló nem lehet 15 méternél közelebb közlekedési útvonalhoz. Ötszörös légcserét kell biztosítani. A palackokat rögzítve kell tárolni és szállítani. Csak tűzvédelmi vizsgával és megbízással rendelkező szállíthatja a palackokat, illetve az ő jelenlétében. Hegesztőkocsival közúton közlekedni tilos.

Ívhegesztés:

Szakmai elméleti

Általános:

Lánghegesztés:

Az acetilén palack kovafölddel van töltve, ebben acetonban van elnyeletve a gáz. 1 liter aceton 24 liter gázt köt meg. Egy oxigén palackban 7-8 m3 gáz van. A gáz nyomás a pisztoly számának meg1-es pisztoly 0-1 mm anyag vastagság a láng magja 1 mm-re az anyagtól felelő tized Bar nyomás, az oxigén pedig a pisztoly számának megfelelő Bar nyomás. A gyakorlaton a gáz nyomás 0,8-1 Bar, az oxigén pedig 4 bar. Injektoros fúvóka van a pisztolyban. Középen áramlik a gáz, körülötte áramlik az oxigén. A keverőtérben találkoznak. Az oxigén nyomása 10 szeres. A keverőtér előtt szűkület van (konfúzor), ezért felgyorsul az áramlás, a keverőtér után pedig diffúzor van, kibővül a cső.

1-es pisztoly 0-1 mm anyag vastagság a láng magja 1 mm-re az anyagtól

2-es pisztoly 1-2 mm anyag vastagság a láng magja 2 mm-re az anyagtól

3-as pisztoly 2-4 mm anyag vastagság a láng magja 3 mm-re az anyagtól

4-es pisztoly 4-6 mm anyag vastagság a láng magja 4 mm-re az anyagtól

Balra hegesztésnél jobbról-balra haladunk a munkával. A pisztoly 60-70 fokos szöget zár be az anyaggal, a pálca kb. 90 fokos szöget zár be a pisztollyal. Az anyagvastagság függvényében változtatni kell a pisztoly szögén. Vékonyabb anyagot laposabb szögben, a vastagnál akár merőlegesen is állhat a pisztoly az anyagra. Mindig ennek megfelelően kell megválasztani a pálca szögét. A pisztoly be kell időnkét faggyúba mártani, a pisztoly végének tisztántartása érdekében. Először ki kell nyitni a palackot, a reduktort feszteleníteni, ki kell nyitni a pillant szelepet. Minimális elvétenél be kell állítani a reduktorokon a hegesztendő anyagnak megfelelő nyomást. Először a keverőszáron az oxigént kell egy kicsit megnyitni, majd a gázt és ekkor meggyújtani. A keverőszár gáz és oxigén szelepével kell, megfelelő keménységűre és semlegesre állítani a lángot. A láng nem szakadhat el a pisztolytól , vagy nem éghet vissza. Elzárásnál először a gázt majd az oxigént, majd pár másodperc múlva ismét egy kis gázt, ezzel ellenőrizve nem égett-e vissza a pisztoly.

Tűzés:

A két anyagot megfelelő távolságra párhuzamosan kell illeszteni egymás mellé. Majd az egyik szélétől pár mm-re kell készíteni egy háromszoros anyagvastagságnak megfelelő hosszúságú varratot, majd az anyag másik végén folytatni, majd a távolságokat megfelezni.

A lényeg a dilatációs hatásokból eredő elhúzódások megelőzése.

Varratfajták:

- Vakvarrat: Az első lépés. Pálca nélkül egy lemez felületén kell varratot készíteni.

- Lapos varrat: Ugyan ez csak pálcával kell felrakni anyagot.

- I varrat: Két egymás mellé fektetett lemezt kell összevarrni. Illesztési hézag kell.

- K varrat: több réteg, anyagot forgatni nagyobb anyag vastagság. Illesztési hézag.

- U varrat: több réteg, nem kell forgatni, de cső eszterga kell. Illesztési hézag.

- Sarok varrat: -külső:nem kell illesztési hézag

-belső: kell illesztési hézag

Varratmódok:

- homorú varrat

- sík varrat

- domború varrat.

Az anyagnak teljes keresztmetszetében át kell olvadnia. A varratnak a másik oldalon is meg kell jelennie.

Az anyag jobb ha magától hül le mert különben beedződhet, ezáltal rideggé válhat a varrat és eltörik.

A hegesztésnek folyamatosnak kell lennie mert különben zárványok, át nem olvadt részek maradhatnak.
