Bevezetés
A
térkép
készítéssel való
foglalkozás során _itt_
megtudtam,
hogy a
Budapesti Műszaki Egyetem Építészeti
karán
rendelkeznek digitalizáló
asztallal. Felkerestem Őket és egy
beszélgetés
során véletlenül
tudomásomra jutott, hogy az Atomfizikai tanszéken
kutatásokat
végeznek Bragg cellával. Az elbukott Panoráma
vevökről
disszertációmra való
felkészülés
idején nyugati
irodalomból a
Bragg vevők fogalmával már
megismerkedtem.
(Egy utólagos fanyarú megjegyzés...Lehetséges, hogy ez a mi „Csillag háborús” beetetésünk volt?)
Manapság a Bragg vevőkkel számos és a frekvenciaugratásos rádiózással magyar nyelvű irodalom foglalkozik és ezek az interneten is megtalálhatóak [lásd irodalom jegyzék].
Felvettem a kapcsolatot a tanszékkel és a témafelelős Jakab Lászlóval. Jakab László bemutatta a próbapadon lévő összeállítást. Főnökömnek Szőnyi István mk. ezredes úrnak jelentettem az ügyet és látogatásunk után megszületett az első szerződés. Megkaptam a Bragg témafelelősségi megbízást(Baltazár). Szintén irodalomi források alapján bukkantam rá a Bragg cellák iránymérési alkalmazhatóságára (Forma1). A nagyobb frekvencia tartományú fejlesztés magától értetődött (Linóleum).
Kutatási, fejlesztési fázisok idő sorrendben.
Baltazár.
1985.
Alapszerződés. Kutatási feladatok
meghatározása. Laboratóriumi modell
kialakítása.
1986. Kompakt optika - elektronikai rendszer.
1987.
Frekvencia tartomány bővítése.
1988. Minta példány
kialakítása.
Mérések.
1989. EHMK kidolgozása. Mechanikai Labor
szerződés. Minta
példány
elkészítése.
1990. Első ML gyári példány
elkészítése NDK
exportra.
Forma1.
1987.
Nagy sebességű akuszto optikai elven működő URH
iránymérő
kutatása.
1988. Optikai rendszer kifejlesztése.
1989. Iránymérő
mintapéldányának
kifejlesztése.

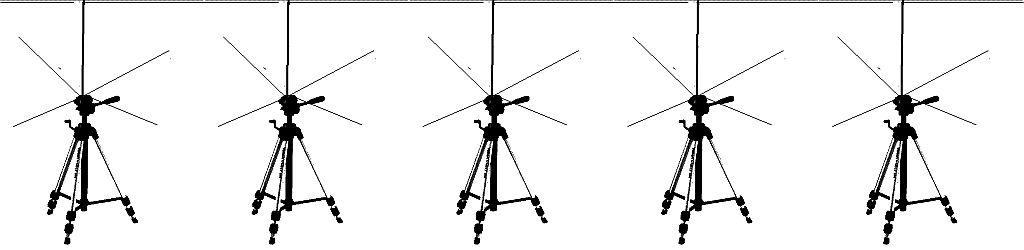

Terepmérések bot antennákkal.

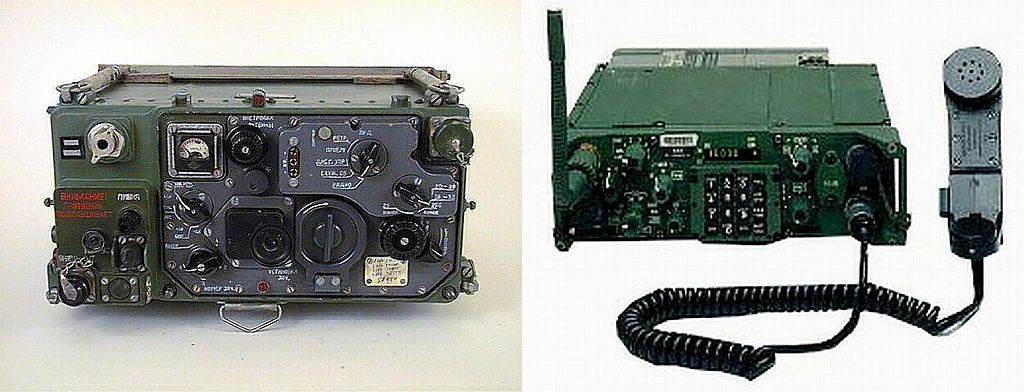

Külföldi mérések.

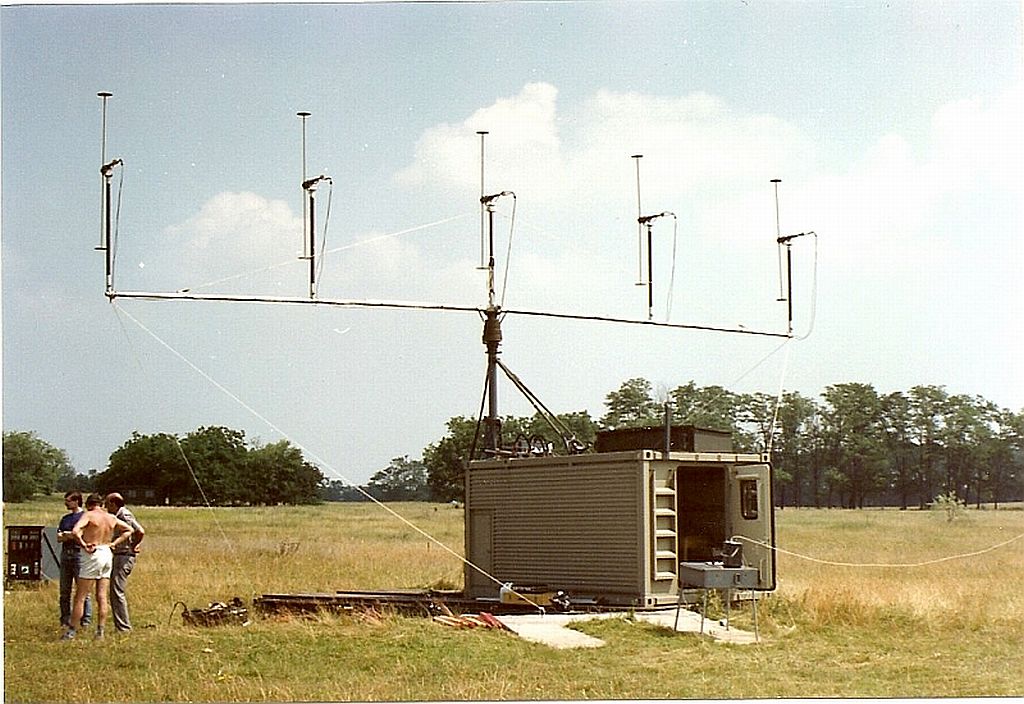

1990. Mintapéldány konténerbe
telepítése,
Mechanikai Labor által fejlesztett antenna rendszerrel
végzett
terepmérések.
Linóleum.
1987.
LiNbO3
alapanyagú Bragg cella kifejlesztése a
mikrohullámú
tartományban működő vevő
készülék
céljára.
1988. Kísérleti optikai
rendszer kifejlesztése.
1989. Frekvenciatartomány bővítése.
Irodalom jegyzék.
1.Illés
Attila őrnagy:Lehetőségek a radarok ESM
eszközök
elöli rejtettségének
növelésére.
www.zmne.hu/tanszekek/ehc/konferencia/may/illes.htm
2.BME Atom Fizikai
Tanszék munkaközössége: AFT
bemutató.
aft.html
3.Ványa
László: A
(HADI)TECHNIKATÖRTÉNET EGY KIEMELKEDŐ
ESEMÉNYE
http://hadmernok.hu/kulonszamok/robothadviseles6/vanya1_rw6.html
Szabadalmak.
Gerlits,
Giber, Jakab, Raksányi, Ráth, Richter, Rothmann,
Szabó, Szõnyi,
Vági: " Eljárás és
berendezés
rádiófrekvenciás akuszto optikai
spektrumanalizátorok
frekvenciatartományának
kiterjesztésére",
lajstromszám:198 249
Giber, Jakab, Richter, Szabó, Vági,
Gerlits, Huszty, Gyenes, Nyári: " Berendezés
elektromágneses
hullámok frekvenciájának és
irányának
meghatározására
sokcsatornás
akusztooptikai cella és lineáris antennasor
alkalmazásával"
lajstromszám: 204 136
Giber, Jakab, Richter, Szõnyi,
Szabó, Várkonyi, Nádudvari: "
Eljárás és berendezés
akusztooptikai elven működő teljesítmény
spektrumanalizátorok
dinamika tartományának
megnövelésére",
bejelentési szám: 2871/89

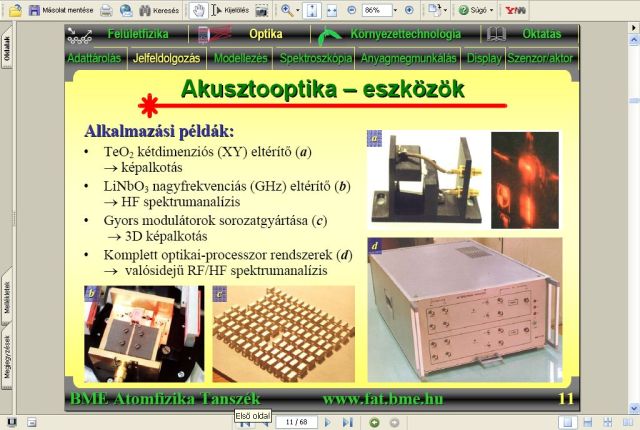

Baltazár és Linóleum működési elve [2].
Forma1 működési elve[2].
Az
Akuszto-Optikai rendszerek fejlesztése a [4] (105.oldal)
alapján.
„ A
Budapesti Műszaki Egyetem Atomfizikai
Intézetében1985-ben
indult egy
új fizikai elvet alkalmazó berendezés
fejlesztése, amely a
hagyományos panorámavevők
sebességét
és
sávszélességét
nagyságrendekkel meghaladta. Ez volt a akusztooptikai
spektrumanalizátor panorámavevő (AO -vevő).
Az eszköz az
úgynevezett Bragg effektus
alkalmazására
épült. Ennek lényege, hogy
egy megfelelő összetételű(pl.
Tellúr-dioxid)
kristályhasáb egyik
oldalára egy úgynevezett transduceren
keresztül
adjuk az antennáról
vett jelet., mely a kristályon nagy sebességgel
áthaladva, annak
rácsszerkezetében
hullámfrontokat hoz
létre. A kristályra
oldalirányból egy megfelelően
kitágított
lézernyalábot bocsájtunk,
amely a kristály hullámfrontjain
megtörik
és a rádiófrekvenciás
jel hullámhosszától függő
szögeltéréssel lép ki. Ezt
egy
fényérzékeny
diódasorra (CCD) vetítve
előállítható a frekvenciaspektrum.
Elsőként
30 – 60, illetve 60 – 90 MHz sáv
vételére alkalmas eszköz
került fejlesztésre. Az eszköz alkalmas
volt az egyre
inkább
elterjedő frekvenciaugratásos (Frequency Hopping)
adások
felismerésére, technikai jellemzőik
(ugrástáv,
frekvenciachip-ugrásidő)
meghatározására.
Elkészült még egy 1
G Hz sávátfogású
mikrohullámú
AO -vevő, melyen felismerhető volt az
átlagos környezeti zajból
kissé kiemelkedő
széles sávú szórt
spektrumú adás is.
Kísérleti minta szintjén ugyancsak
kidolgozták az akusztooptikai
rádió-iránymérő
modelljét is, amely
lehetővé tette a frekvenciaugratásos
adók
iránymérését.
Az
akusztooptikai kutatás-fejlesztés –
bár
jelentős eredményeket
mutatott fel – az igények és
pénzügyi
források megszűnése miatt
leállt.”

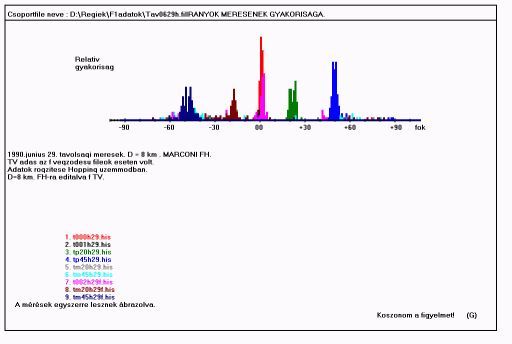

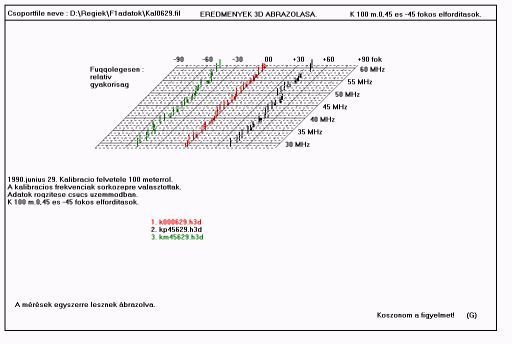

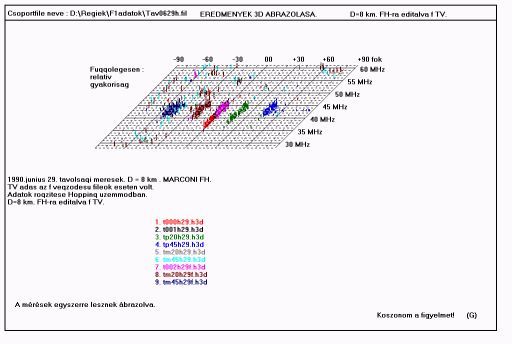

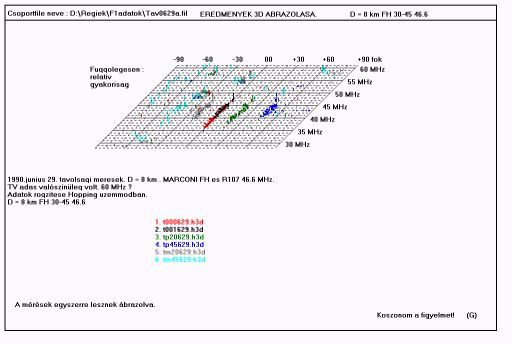

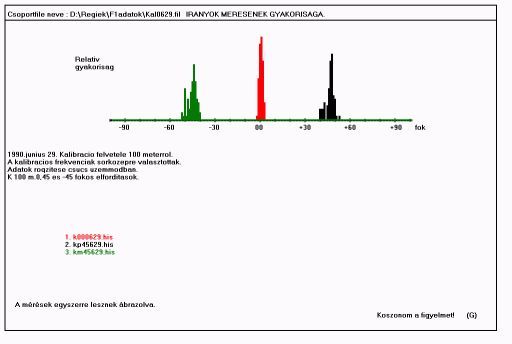

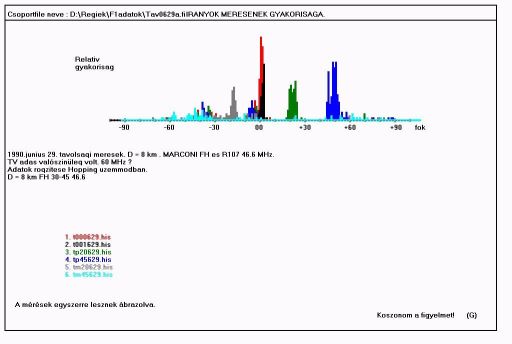

Forma1 terepméréseinek 2D és 3D ábrái.
Adatgyűjtő elektronika és kiolvasó programja dr. Szabó Kálmán munkája (BME AFT). A mért adatok ábrázolásának programja a szerző munkája.

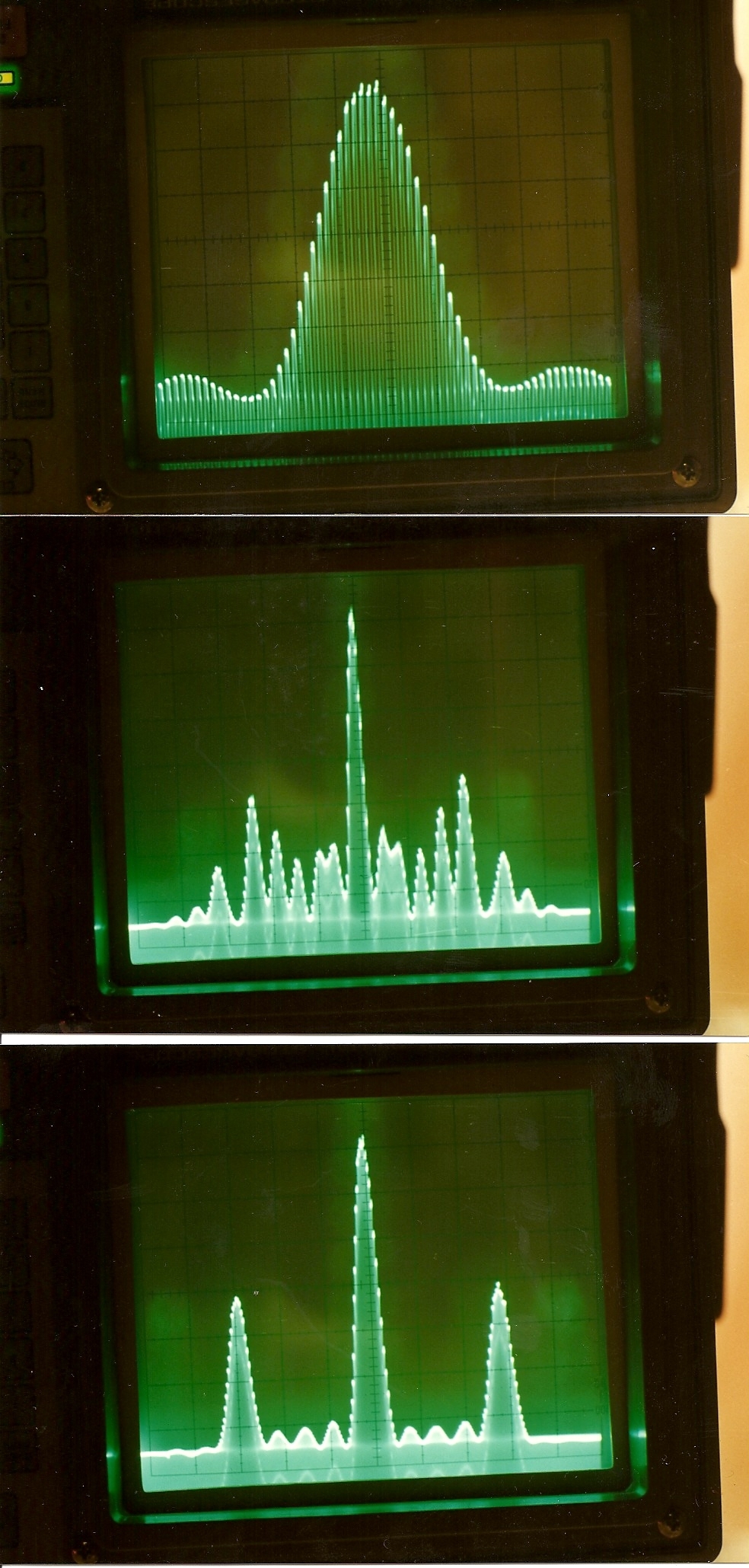

Eredeti fényképek.
Képernyő felvételek.

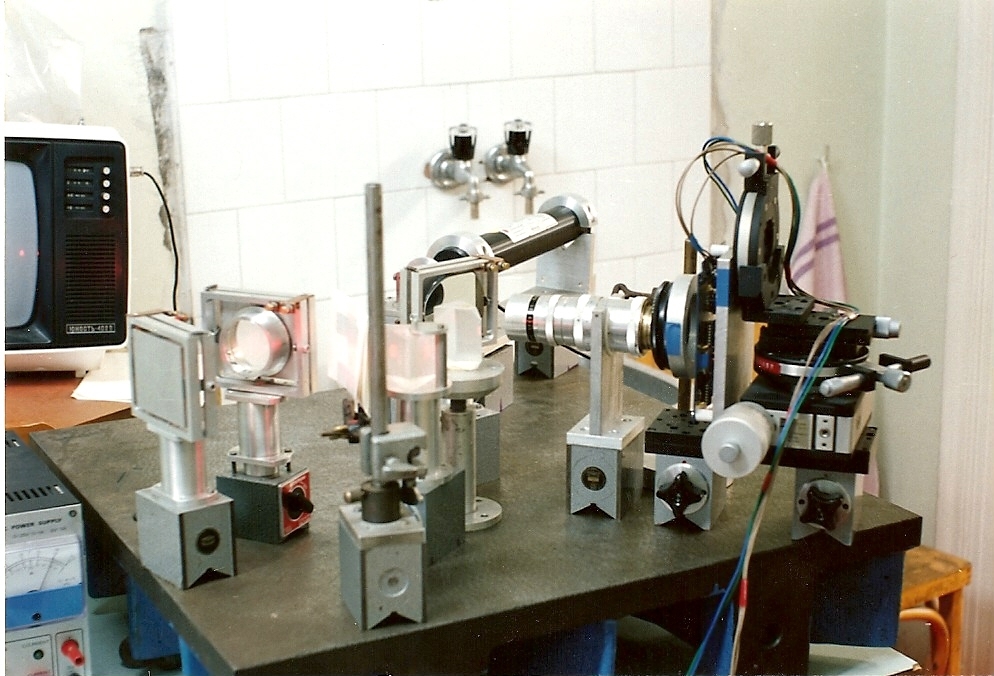

Baltazár próbapadon (BME AFT).
Baltazár dobozolva.

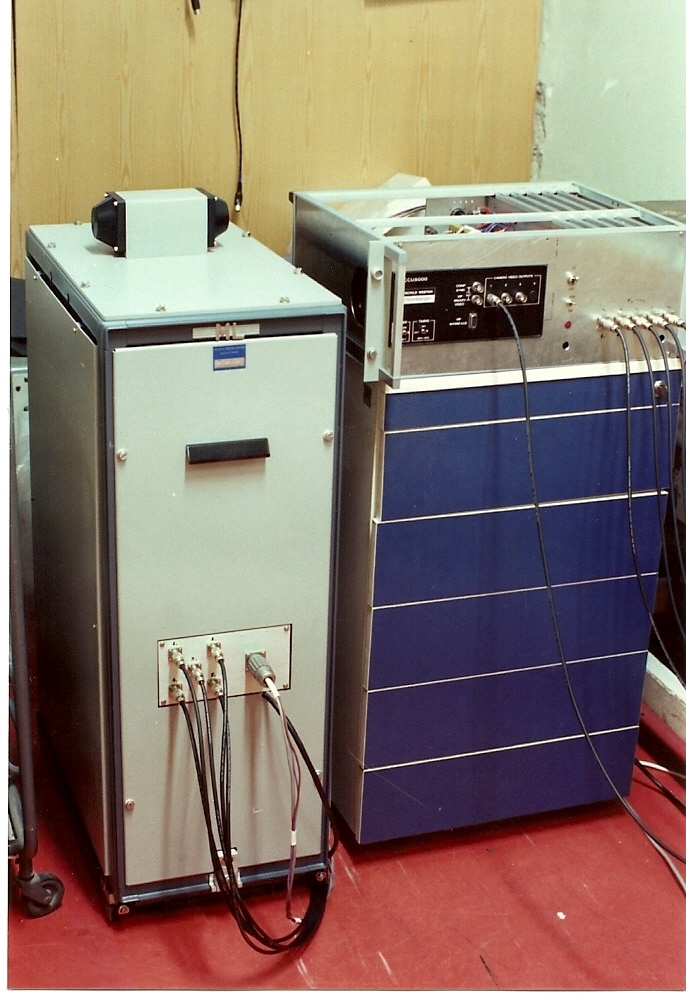

Forma1 URH Iránymérő egységei (ML).
Végjáték.
Szőnyi úr 1989-ban nyugdíjba ment. A BME AFT- -nek címzetes egyetemi tanárja lett. A magyar haditechnikai kutatásokban és fejlesztésekben jelentős változás történt. Az 1989 évi események eredményként csökkentek a Kutatási-Fejlesztési összegeket biztosító Ipari Minisztérium és HM. 2. Csoportfőnség költségvetési keretei. A témák folytatásához szükséges anyagi források beszűkültek. A LINOLEUM téma fel lett függesztve, a többi témában az elérhető eredmények és szükséges ráfordítások vizsgálata volt a feladat. A BME AFT vezetője, Gibert professzor, a tovább folytatás reményében, levéllel fordult a MH HTFCsF parancsnokához és a javasolta a témák folytatását a Hadi-Technikai Intézet (HTI) által. A nem éppen barátságos lépést éles levélváltás követte, Beosztási helyem megszünésével nyugállományba vonultam. A téma további történetét csak az internetben megjelentek alapján tudtam követni. Lásd "Egyéb források" és "Epilogus" felyezetek.
Csak a nagyon kiváncsiaknak ajánlom ezen dokumentumok elovasását!
Kakukk
tojás.
A
Mechanikai Laboratórium és az Atom Fizikai
Tanszék
szoros
együttműködése után az
interneten talált
alábbi hírt "Kakukk
tojásnak" kell neveznem. Valaki, talán
Bõdi
József
barátom, veszi a fáradtságot
és a
magyarázatot tudomásunkra
hozza. Ezt én szívesen venném
és
olvasóim tudomására hoznám.
Hiába, a
tudomány és az innováció
területén nagy hatalom vagyunk.
Egyre gyakrabban találkozni olyan háborús információkkal a neten, melyek állítólag katonai rádióadások lehallgatásából származnak, és egyre gyakrabban bukkan fel ezzel kapcsolatban egy titokzatos, Videoton gyártmányú rádiólehallgató neve is. Az Index nagy erőkkel fogott a nyomozásba, hogy valóban hozzájárul-e magyar technológia is a független háborús tájékoztatáshoz. Az FH-1 nevű magyar csodafegyverről a Jane's haditechnikai szaklap is elismerően nyilatkozott.
Az Aeronautics.ru készítője, Venik az oldalán röviden összefoglalja, hogy milyen módszerekkel lehet a frekvenciaugrásos katonai rádióadásokat lehallgatni. Itt is felbukkan a Videoton-Mechlabor FH-1 elnevezésű berendezésének neve, mint ami alkalmas ilyesmire, de már a Bild is írt róla.
Hopping
Videoton-Mechlabor PSP
(FH-1)
A katonai rádiózásban is használt hopping technikát, azaz a frekvenciaugrásos eljárást a nyolcvanas években tökéletesítették, bár az ötlet nem új: a második világháborúból származik. Lényege, hogy az adó- és a vevőkészülék másodpercenként akár több százszor is frekvenciát vált egy előre meghatározott séma alapján.
A hagyományos berendezésekkel ez az adás gyakorlatilag észlelhetetlen, ezért ilyen módon a harctéren, rádiócsendben is észrevétlenül lehet forgalmazni.
Léteznek azonban olyan berendezések, melyek képesek az ilyen adás felderítésére is; a Videoton leányvállalata, a budapesti Videoton-Mechlabor a kilencvenes évek elején fejlesztette ki a mostanában FH-1 néven elhíresült készülékét (eredeti neve Parallel Signal Processing, PSP). A gépet egyébként a Jane's haditechnikai szaklap szerepeltette FH-1 néven kiadványaiban.
Nem gyártják
Bődi József, a Videoton-Mechlabor Kft. ügyvezető igazgatója lapunk kérdésére elmondta, hogy a készülék elsősorban nem lehallgatásra való, hanem a rádióadások puszta észlelésére. "A harcászatban különben sem érdemes a titkosított adások megfejtésével vacakolni, hiszen a harctéri információk nagyon gyorsan változnak, hanem célszerű inkább azt felderíteni, hogy van-e egyáltalán rádióadás. Ezután meg lehet határozni az adó koordinátáit, és zavarni is lehet" - magyarázta.
"Amennyiben az eszközünkkel levett jelekből a hiradást meg akarják fejteni, az további igen bonyolult számítógépes analizáló és rögzítő eszközöket igényel, és amennyiben az adás még titkosítva is van, belátható idő alatt a megfejtés lehetetlen. Ezekkel a technikákkal egyébként mi nem foglalkozunk" - tette hozzá Bődi.
Lapunk információi szerint az FH-1 nem került gyártásba, így sajnos teljesen biztos, hogy egyetlen darab sincs belőle a harctér közelében (az ilyen készülékek forgalmazásához egyébként is állami engedély szükséges). Ezért, még ha a lehallgatott adások valódiak is, az Index nemzeti érzelmű munkatársai legnagyobb sajnálatára nem ezt a berendezést használják elfogásukhoz.
http://bigfater.gportal.hu/gindex.php?pg=17985&nid=4949
Epilógus.
A Bragg témák további alakulását, kért nyugállományba vonulásom miatt (1990 december), nem követhettem. Az Interneten a kilencvenes évek elején az AFT munkatársai által írt folyóírat cikkek jelentek meg a témákat érintően, Számos konferencián való szereplés is megfigyelhető. A változásra a témák nyilttátételében utal az, hogy a cikkek szerzői között Ráth Tamás is megtalálható. Tudomásom alapján 1995-ben a téma szabadalmait a tulajdonos BME AFT a védettségből töröltette.A törléshez az engedélyemet megadtam. Ez az engedély nem vonatkozott arra, hogy a Bragg eszközök katonai alkalmazása magyar országi területén való részvételemről lemondtam volna, A tanszék ezt a kérdést sajátos módon kezelte (Griber profeszor levelét személyességi okok miatt nem közöltem. Személyes állás foglalásom megtalálható.).
A
Bragg
cellák
katonai alkalmazás szempontjából
legnagyobb
problémát jelentő
dinamikai tartomány
kérdésének
megoldása az AFT által nem sikerült.
Minden az eltérített beeső lézer
sugárt
érzékelő CCD-re lett
fogva.
A CCD napjainkban bekövetkezett hatalmas fejlődésének a témát érintő következménye iránt érdeklődő levelemre a tanszék részéről a választ a mai napig is még várom.
A leírtakban esetleges tévedések, pontatlanságok és egyéni hibás következtetések előfordulatnak. Olvasóim észrevételeit, helyreigazításait várom a négyszögbe írva:
