Subwoofer Szűrő TL072-vel

// január 20th, 2012 // No Comments » // Cikkek

A szűrőáramkör segítségével megszűrjük a bemenő zenei jelet majd egy adott frekvenciatartományban vágjuk azt és így engedjük a kimenetre. Pontosabban a magas zenei hangokat vágja, a mélyet pedig átengedi, így lehetővé téve, hogy mélyládához használjuk fel. Ez az áramkör a TL074-el készített komolyabb társának az egyszerűbb változata. A működtetéséhez nem szükséges kettős táp és nem található az áramkörben szabályozó elem sem.

Az általam elkészített áramkörrel nagyon meg vagyok elégedve, mivel annyit tud amennyi elvárható, lenne tőle…Annyit megjegyeznék, hogy a kapcsolásban található R3-as (680k Ohm) ellenállás helyett én 690k-at használtam.

Az áramkör előnye:
- Működése nem igényel kettős tápot
- Viszonylag kevés alkatrészből és egyszerűen elkészíthető

Az áramkör hátránya:
- Nem található semmilyen szabályozó elem az áramkörbe

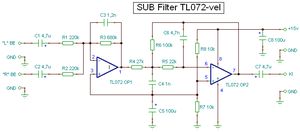

A szűrő kapcsolási rajza:

Az áramkör nyákterve és a hozzá kapcsolódó beültetési rajz:

Nyákterv pdf formátumban
Beültetési rajz jpg formátumban

Még külön melléklem a Tangoban készült fájlaimat is: Tango fájlok

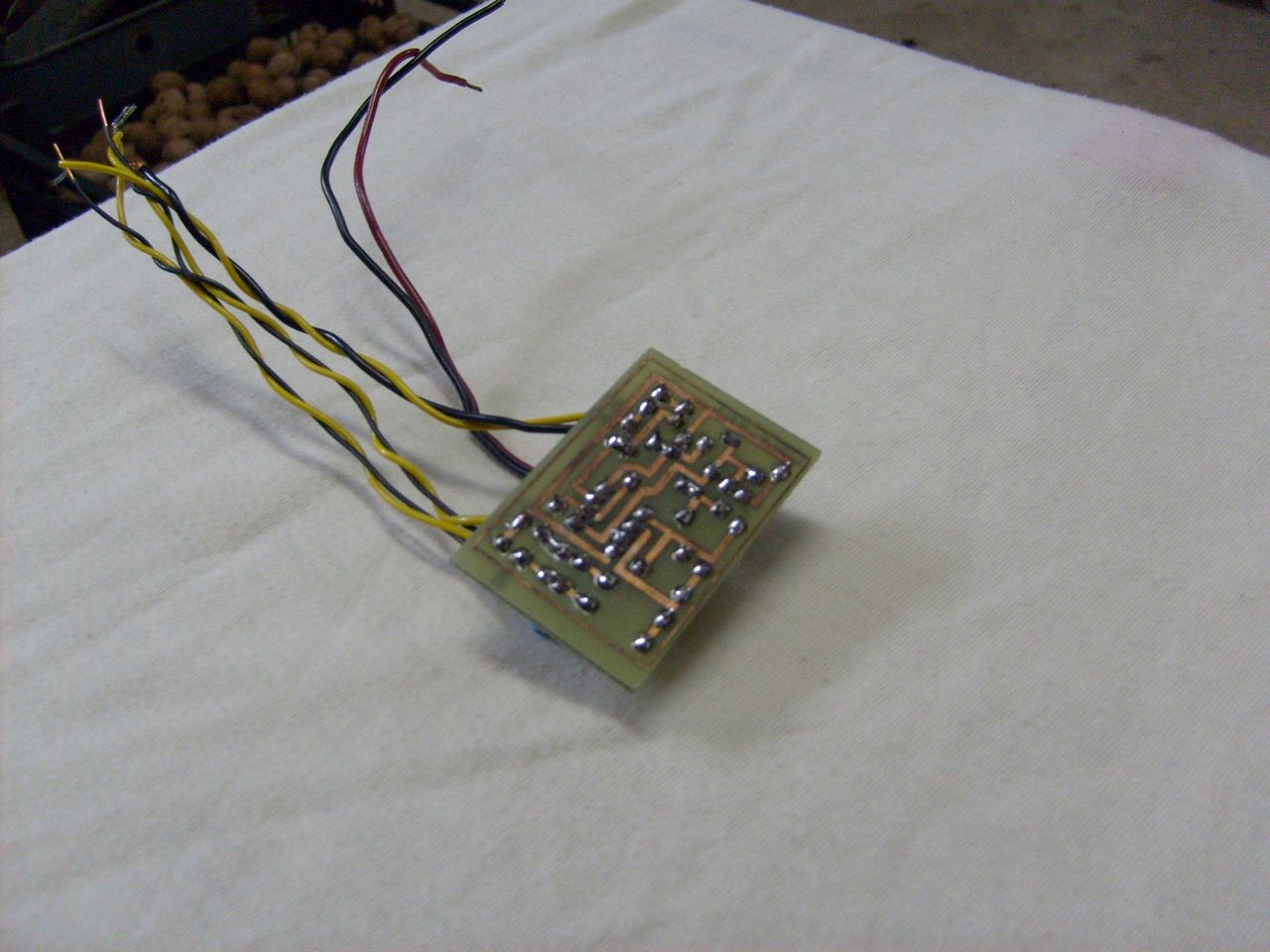

A végére pedig pár kép az általam elkészített szűrőről:
