Subwoofer Szűrő TL074-el

// január 20th, 2012 // No Comments » // Cikkek

A szűrőáramkör segítségével megszűrjük a bemenő zenei jelet majd egy adott frekvenciatartományban, vágjuk azt és így engedjük a kimenetre. Pontosabban a magas zenei hangokat vágja, a mélyet pedig átengedi, így lehetővé téve, hogy mélyládához használjuk fel. Az áramkör abban különbözik a TL072-vel készült társától, hogy ebben 5 szabályozó elem található.

Arra gondoltam építek egy komolyabb szűrőt, amiben található már szabályzó elem is. Kis keresgélés után találtam rá a www.hobbielektronika.hu oldalon a Subláda cikkben közzétett szűrőre. (megjegyzem nagyon jó cikk). Ennek a szűrőnek viszont már kettős tápra van szüksége pontosabban +- 15V-ra.

A működésről:
A TL074 IC négy darab műveleti erősítőt tartalmaz, melyből az első (U1D) a bemeneti jelet fogadja, szintjét illeszti, erősíti. A második opa.(U1A) egy alulvágó szűrőt alkot aminek a jósága egy potival beállítható (Q), a szűrő megközelítőleg a 15-150Hz-es frekitől “enged át”. Tehát a poti állásától függően a 15-150Hz alatti mélyhangokat vágja le. Erre azért van szükség mert az igazán jó (és drága) hangszórók sem tudják az ez alatti mélyhangokat kinyomni, csak feleslegesen
erőltetnénk. A harmadik fokozat (U1B) egy szűrő aminek a törésponti frekijét a sztereo potival változtatni tudjuk 40 és 220Hz között. Az e fölötti hangokat a szűrő nagy meredekséggel vágja, nem engedi át. Az utolsó fokozat (U1C) pedig a jel kicsatolását végzi és egyben a jel fázisát is beállíthatjuk a poti segítségével 0 és 180° között. A mélyhangok mivel hosszabb amplitúdóval “közlekednek” mint a hallható társaik, néha furcsán összegződnek vagy kioltják egymást.
Ha a hang indulása “késleltetve” van akkor ez a jelenség elkerülhető!

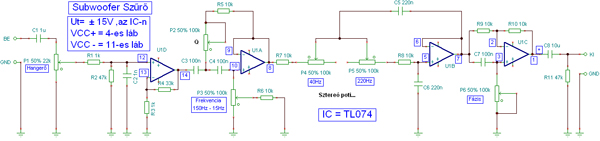

A szűrő kapcsolási rajza:

Az áramkör nyákterve és a hozzá kapcsolódó beültetési rajz:

Nyákterv pdf formátumban
Beültetési rajz jpg formátumban

Még külön melléklem a Tangoban készült fájlaimat is: Tango fájlok

A végére pedig egy kép az általam elkészített szűrőről:
