UHF TV adó (Novák Gábor)

// január 20th, 2012 // No Comments » // Cikkek

Az UHF tv adó lényege, hogy a bementére adott VIDEO jelet nadjából 10-20m-en bellűl tudja kisugározni! Ez a VIDEO jel lehet akár egy DVD lejátszó kimeneti jele is (sárga RCA dugó, amit a TV-re szoktunk csatlakoztatni…) Ezt a kisugárzott jelet egy hagyományos TV készülékkel tudjuk fogni…

FIGYELEM! A +12V-os bemenetet össze kell kötni a VCC-vel! A kapcsolást Novák Gábor oldalán találtam (http://www.elektronika.iweb.hu/).

A működésről: A BF199-es rádiófrekvenciás tranzisztor köré épül az adó oszcillátora. Az üzemi frekvenciát az L1 tekercs, és a vele párhuzamosan kapcsolt 10 pikós trimmerkondenzátor határozza meg. (kisebb kapacitás és/vagy kisebb induktivitás esetén a frekvencia nő) Tehát ha L1 menetei közelebb kerülnek egymáshoz, a frekvencia csökken. A videó bemenetet szükség esetén egy 50-75 ohmos ellenállással le kell zárni (fentebb említett okok miatt). A rajzon felül található 100uH-is induktivitás a tápot védi meg az adó nagyfrekvenciás jeleitől. (ha nincs kéznél 100 uH, akkor 22, esetleg 10 uH is megfelel, nem túl lényeges az értéke)

A hangolás: L1-et enyhén szét kell húzni, a menetek között 1,5-2 mm legyen! Majd a trimmerkondenzátorral óvatosan lehet hangolni. A kondenzátorhoz valami műanyag eszközt használj, mert a csavarhúzó “elhúzza” a frekit. Ha nem hosszabb ideig semmi, akkor állítsd máshova a TV-t, és kezdd elölről az egész hangolást. Az 1 k ohm-os trimerrel a kép minőségét, fényerejét lehet befolyásolni. A beállításhoz jó nagy adag TÜRELEMRE lesz szükség! Az elkészült áramkört célszerű valamilyen árnyékolt dobozban elhelyezni! A hatótávon némileg segít, ha a TV-n egy méretezett dipól antenna van.

Frekvenciatartomány: UHF 21-34 csatorna (470-580 MHz állítható)

Tápfeszültség: 9-15 V Antenna: 10-20 cm-es vezetékdarab A beállítás idejére, a TV antennabementére a kábel helyett egy darab drótot, vagy valamilyen antennát kell kötni! Egy 20-30 cm-es vezeték bőven elég. Valahogy rá kell állni az UHF 21-30-as csatornák valamelyikére.

Tekercsadatok: L1, L2 = 3 menet, 0,5 mm átmérőjű zománcozott rézhuzalból, 3 mm-es átmérőre tekercselve (minkét tekercs enyhén széthúzva) L3 = 2 menet (anyag, és átmérő megegyezik L1-gyel), szorosan összenyomva!

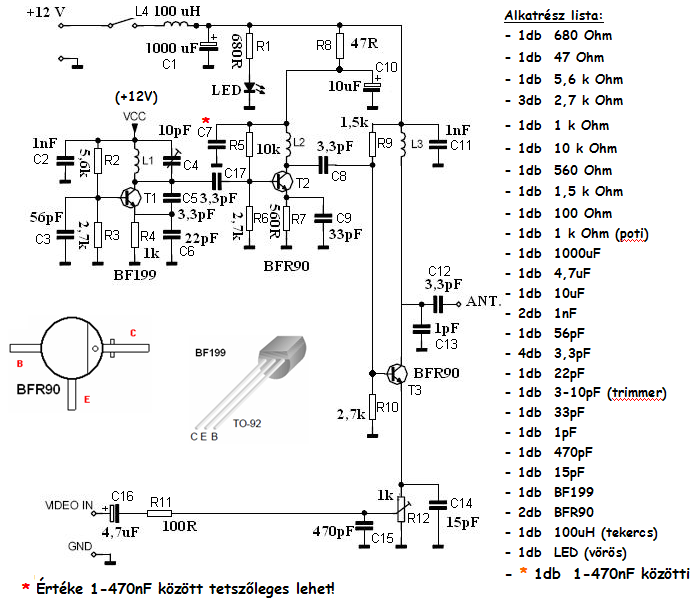

A kapcsolási rajz:

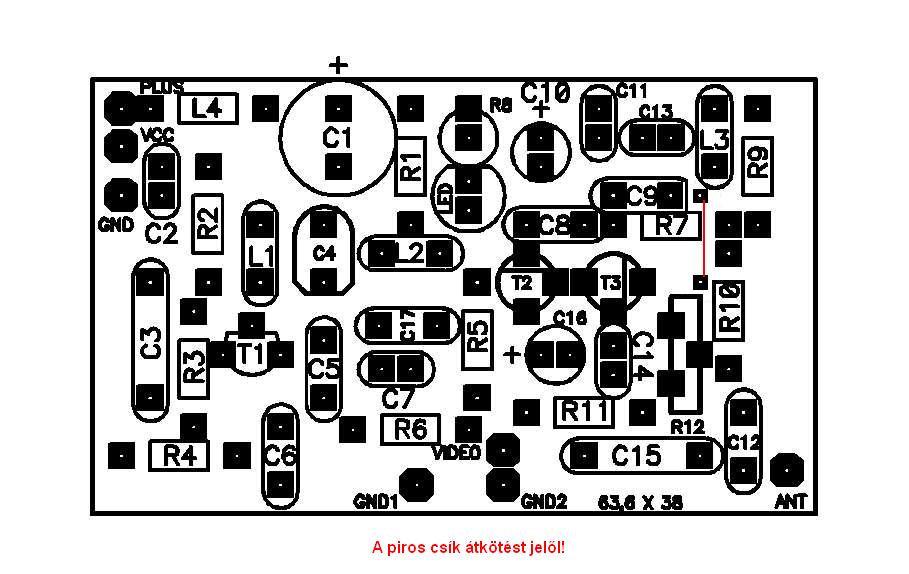

Az áramkör nyákterve és a hozzá kapcsolódó beültetési rajz:

Nyákterv pdf formátumban
Beültetési rajz jpg formátumban

Még külön melléklem a Tangoban készült fájlaimat is: Tango fájlok

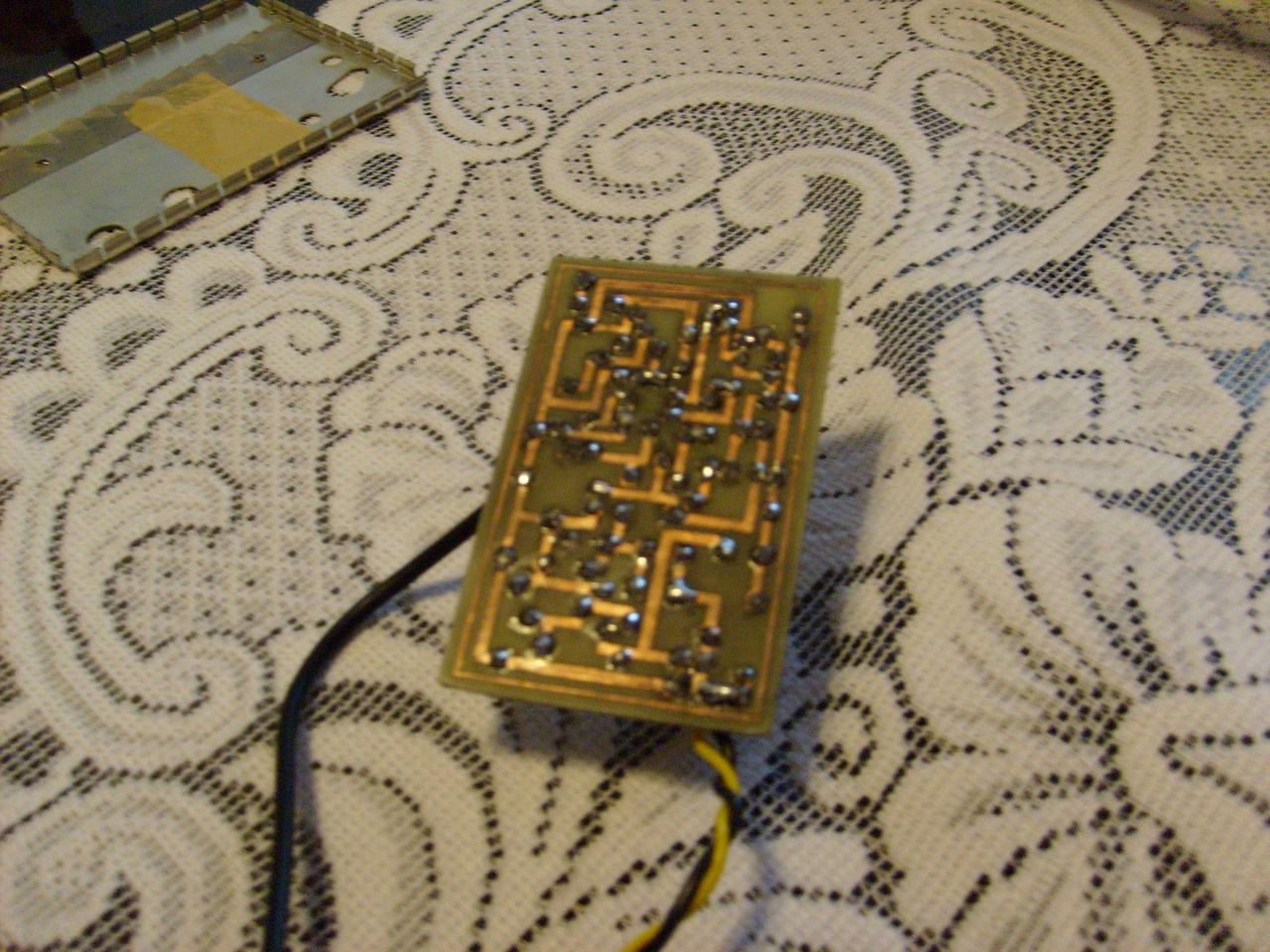

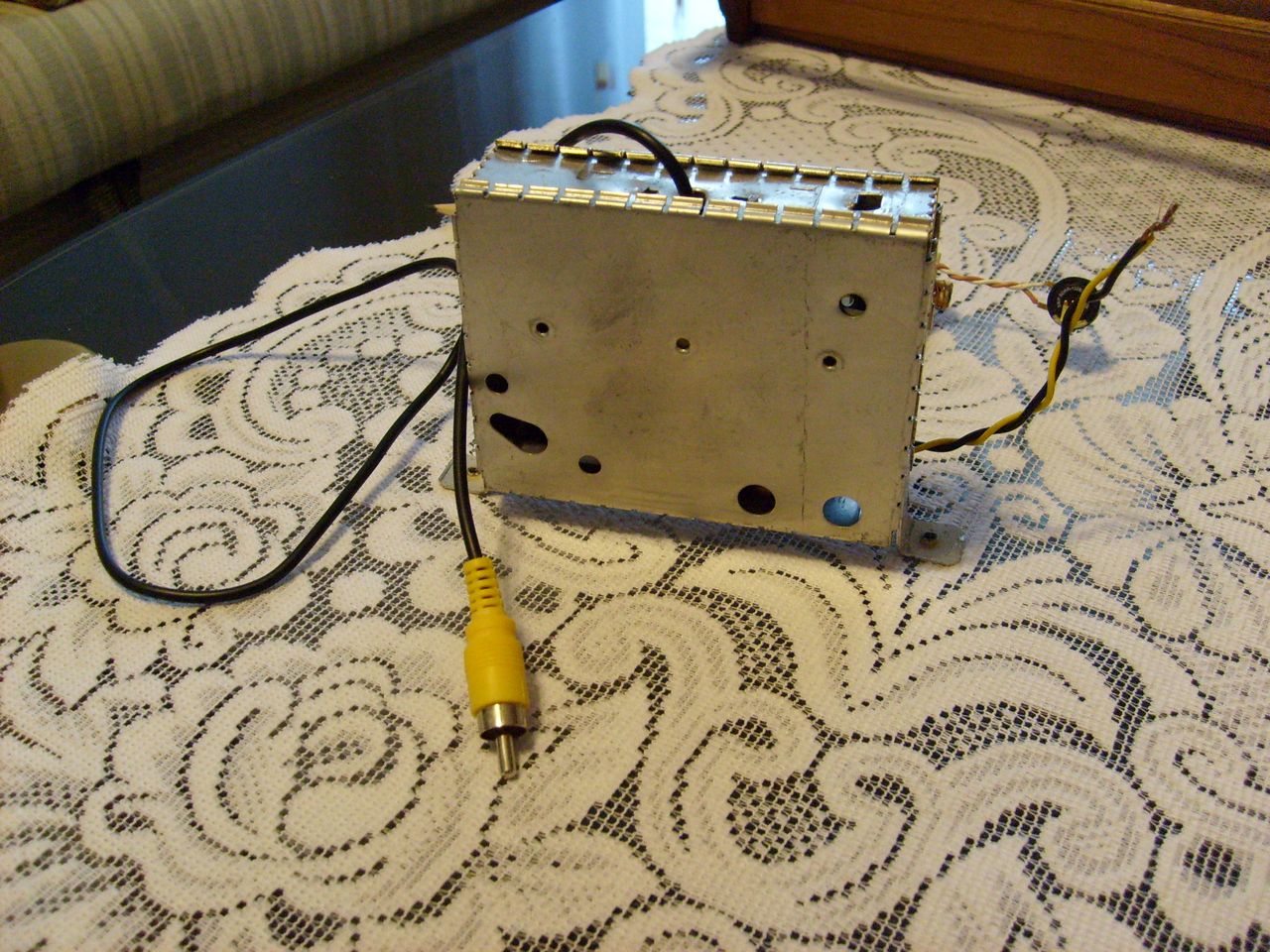

A végére pedig pár kép az általam elkészített UHF TV adóról:
