Szobai aktív mélyláda (subláda) építése, avagy hogyan készítsünk otthonra egy igazán jó mélynyomót!

Most egy lakásba való aktív subwoofer hangdoboz készítésével ismertetlek meg. A doboz kis mérete ellenére hihetetlen nyomású basszust produkál.

Mire jó a subláda?
A meglévő hifi rendszered mély átvitelének javítására. (csatlakoztatható még pl.: DVD lejátszóhoz, számítógép hangkártyájához, TV vagy videóhoz…)
Vannak a mély hangoknak egy olyan tartománya amit már nem igazán “hallasz” inkább csak “érzel”. Ezek, a hifikből hiányzó mély hangok a 30Hz-től 300Hz-ig terjedő spektrumba esnek. (jó példa a filmekben levő robbanásnál keletkező “légnyomás érzés” és az azt követő mély morgás robaj…)

Mitől aktív a láda?
A doboz lényege, hogy bele van építve egy speciális erősítő, ami kiszűri ezeket a mély hangokat és felerősítve meghajtja a hangszórót. A hangszórón kívül tehát a dobozban van egy szűrő elektronika, egy 35W teljesítményű végfokozat, és egy tápegység.

Az egész mélyláda házát a “BassBox 6 Pro” nevezetű programban leírtak alapján sajátkezüleg építettem meg…. (elég jól sikerült habár még a festés hátravan :) Saját adatokat nem adok meg tessék kiszámolni a programmal (nem bonyolult)..
A reflexcső egy sima 50-es szennyvízcső… :D (pont egy 50-es lyuk volt a falap oldalán ezért esett pont erre a választásom… a célnak viszont tökéletesen megfelel)
Elég szép hangja van és elég sokminden állítható rajta… én meg vagyok elégedve a művemmel :)

A láda a következő kapcsolásokat tartalmazza:

- Subwoofer Szűrő (Subwoofer Szűrő TL074-el)

- Erősítő végfokozat (35W-os erősítő két TDA2030 hídba kapcsolásával)

- Tápegység (egyenirányítás után +-15V-ot biztosít az áramköröknek)

- Hangszóró (100W-os mélysugárzó M.N.C. – NOIR II)

A ládában található áramköröket mind külön külön már egyszer közzétettem, kivéve a tápegységet…

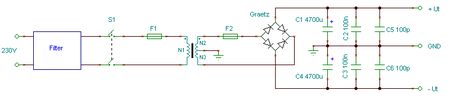

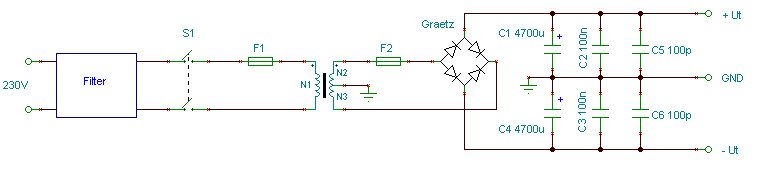

Tápegység megoldás:

A filter a kapcsolás elején egy 230V-os zavarszűrő.
A transzformátor mindenképpen középkivezetéses legyen. A kapcsolásban található elemeket a szerint méretezzük, hogy mekkora erősítő végfokozatot tartalmaz majd a láda. A kimeneti kondenzátorok is legalább 25V-osak legyenek!

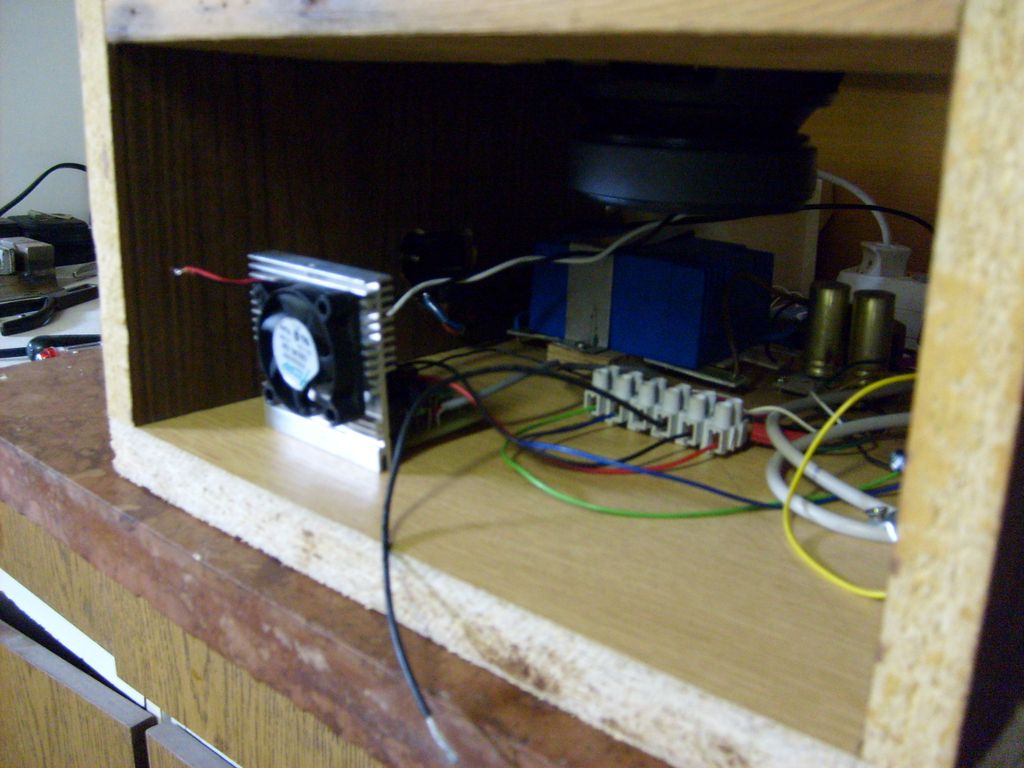

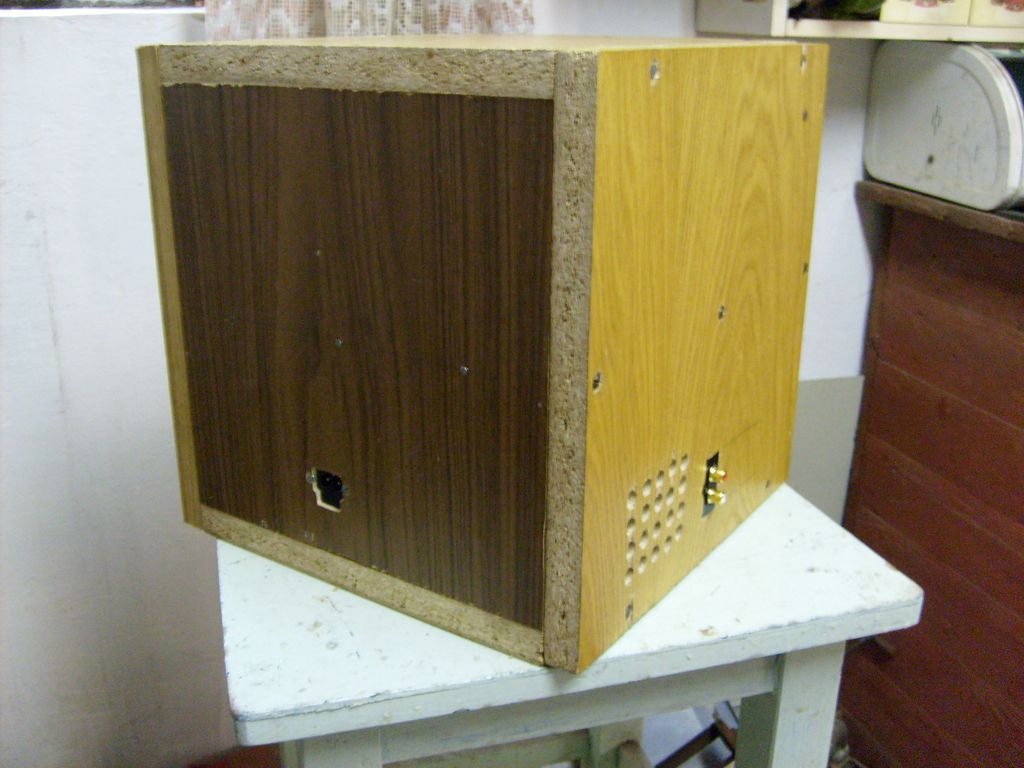

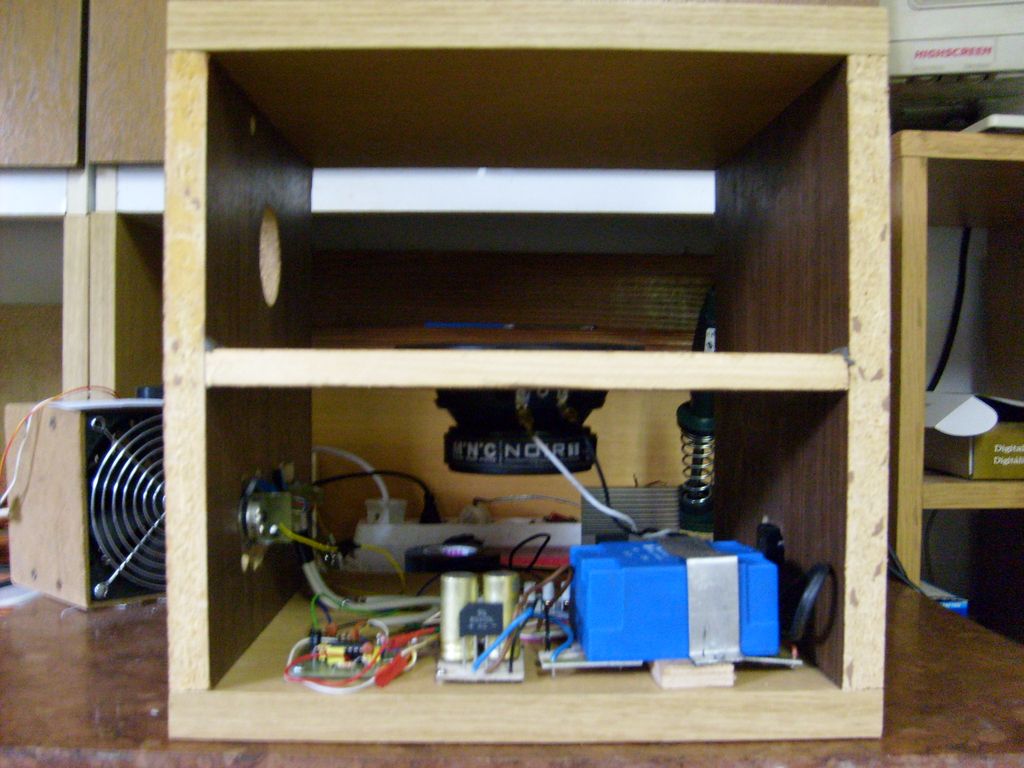

A végére pedig pár kép az általam elkészített aktív subládáról:
