2x10W-os Erősítő TDA2009 Segítségével

// január 20th, 2012 // No Comments » // Cikkek

Íme, itt egy újabb erősítő TDA IC felhasználásával. Ez egy viszonylag egyszerű és jó teljesítményű kis erősítő, még autóba is tökéletesen felhasználható. Nagy előnye a széles tápfeszültség tartomány (8-24 V között). Viszonylag kevés alkatrész szükséges a megépítéséhez és jó a hangminősége. Ezt a kapcsolást kezdőknek kifejezetten ajánlom!

Ahogy már említettem ez egy viszonylag egyszerű és jó hangminőségű kis erősítő TDA2009-es erősítő ic felhasználásával. Egyszerűségének köszönhetően kis panelon elfér, és nem igényel nagy szakmai tudást az elkészítése, főleg ha megvan hozzá a nyákrajz.

Akkor most lássuk az erősítő adatait:

Tápfeszültség: 8-24 V
Áramfelvétel: 1-2 A
Teljesítmény:
24V-os tápfeszültség esetén: 10W+10W (4ohm), 6W+6W (8ohm)
12V-os tápfeszültség esetén: 4W+4W (4ohm)
Erősítés:
27dB R2,R4 =18 ohm-al
36dB R2,R4 =56 ohm-al
Bemeneti szintek és jel-zaj arány:
27dB: 300mV , 85dB
36dB: 100mV , 75dB
THD: 0,2% / 5W

A kapcsolást eredetileg az interneten találtam. Egyedül csak a nyákrajzot terveztem hozzá. Lássuk akkor az áramkör kapcsolási rajzát:

A kapcsoláshoz tartozik egy alkatrész lista is:

Integrált áramkör:

TDA2009

Ellenállások: (az összes 1 vagy 2W-os legyen)
R1, R3 – 1,2K
R5, R6 – 1 Ohm
R2, R4 – 18 vagy 56 Ohm (én az 56 Ohmossal csináltam meg)

Kondenzátorok:
C1, C2 – 3,3uf / 50V
C3 – 22uf / 16V
C5 – 100uf / 35V
C6, C7 – 220uF / 10V
C10, C11 – 2200uF / 35V
C4, C8, C9 – 100nF

Arra azért figyeljünk, hogy az IC megfelelően legyen hűtve, ha kell ventilátort is rakjunk a hűtőbordára.
Most akkor lássuk a nyákrajzot:
PDF-es nyákrajz

Még külön melléklem a Tangoban készült fájlaimat is: Tango fájlok

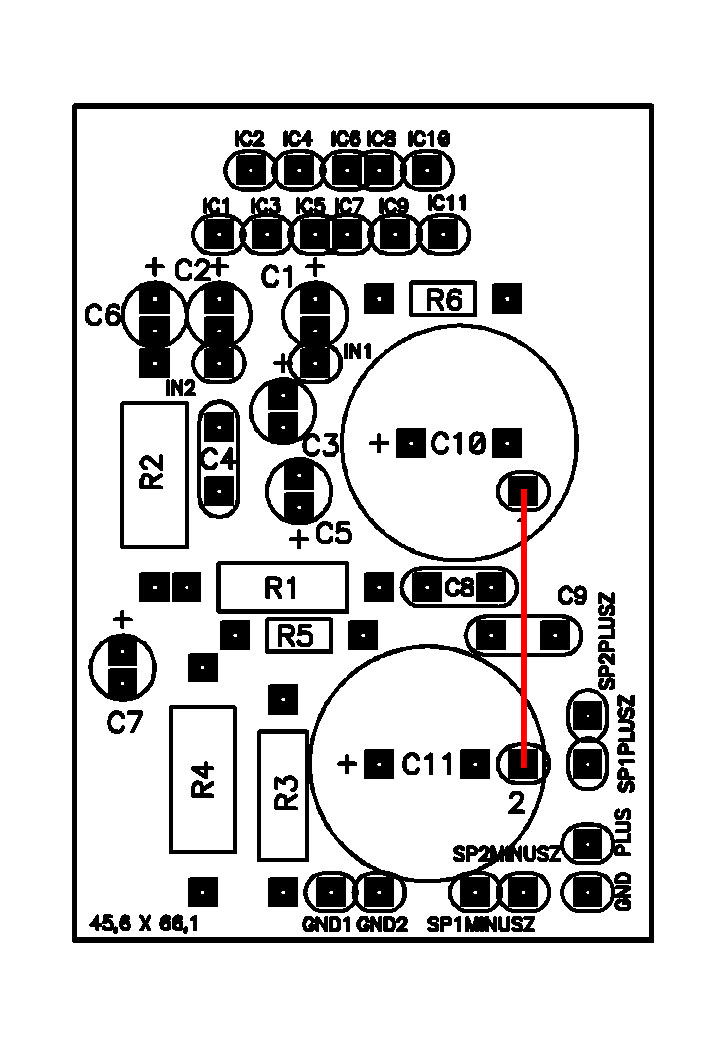

A beültetési rajzot JPG kiterjesztésben készítettem el remélem, megfelel :D
A beültetési rajz

A forrasztást először az IC-vel kezdjük, majd fokozatosan haladunk a többi alkatrésszel. Figyeljünk arra, hogy nehogy összeérjenek a kivezetések.

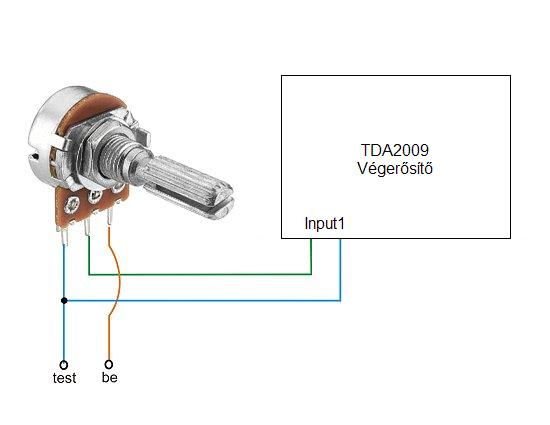

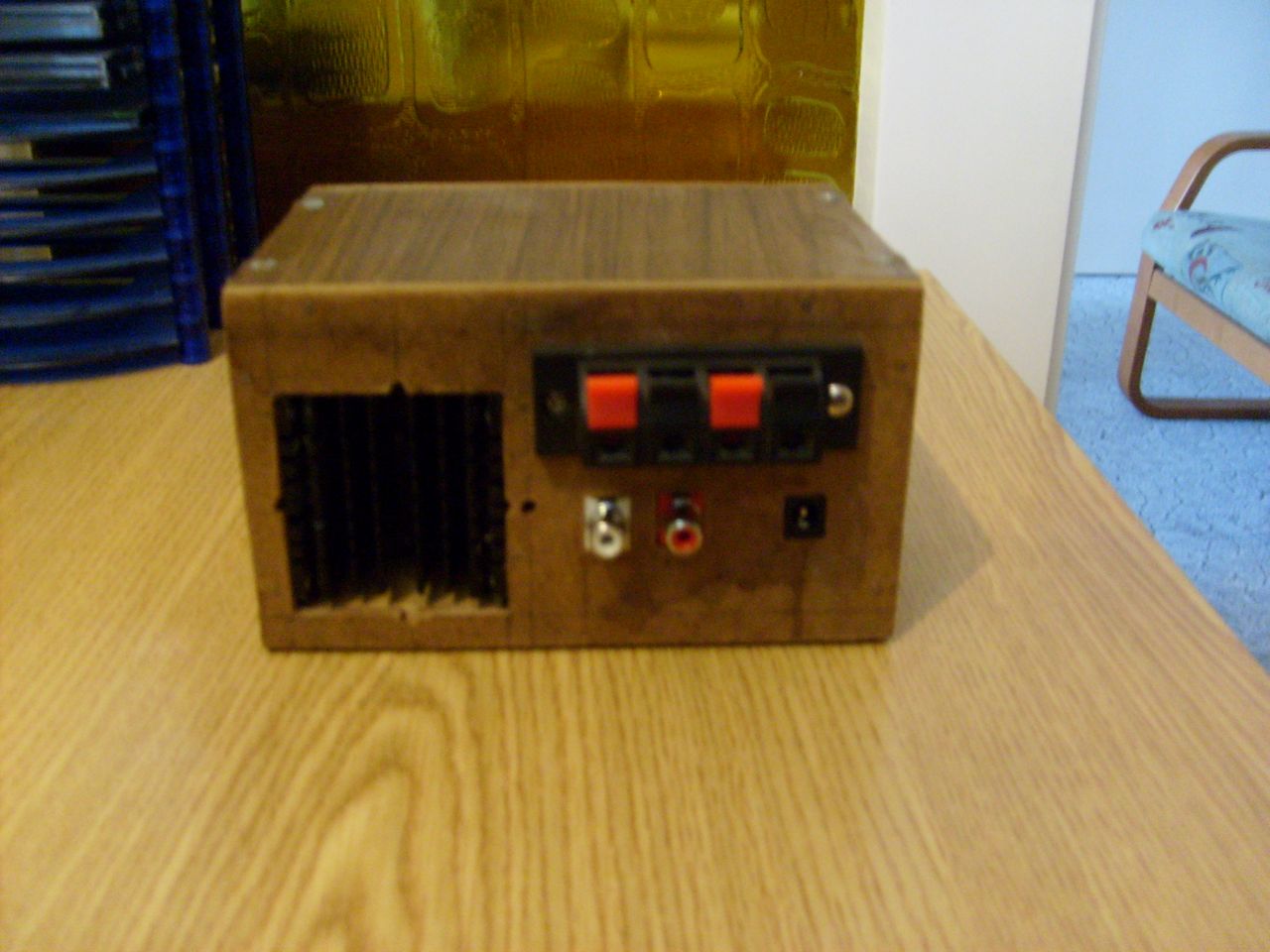

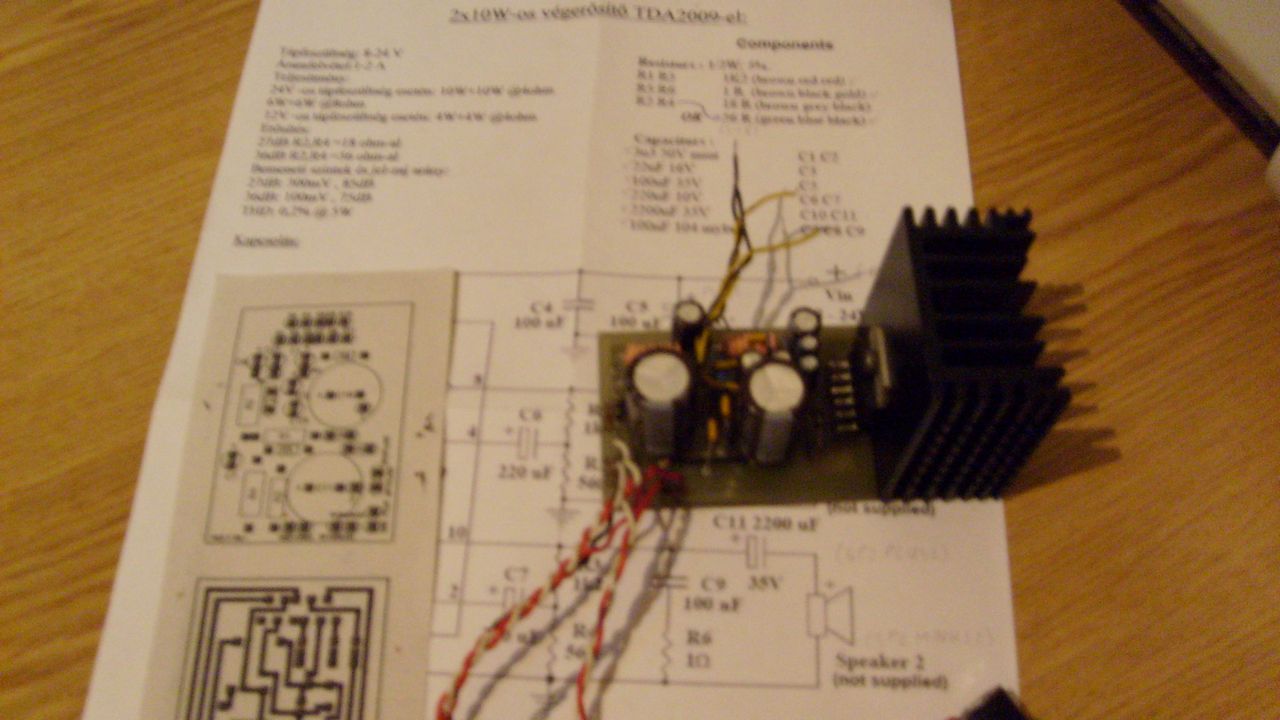

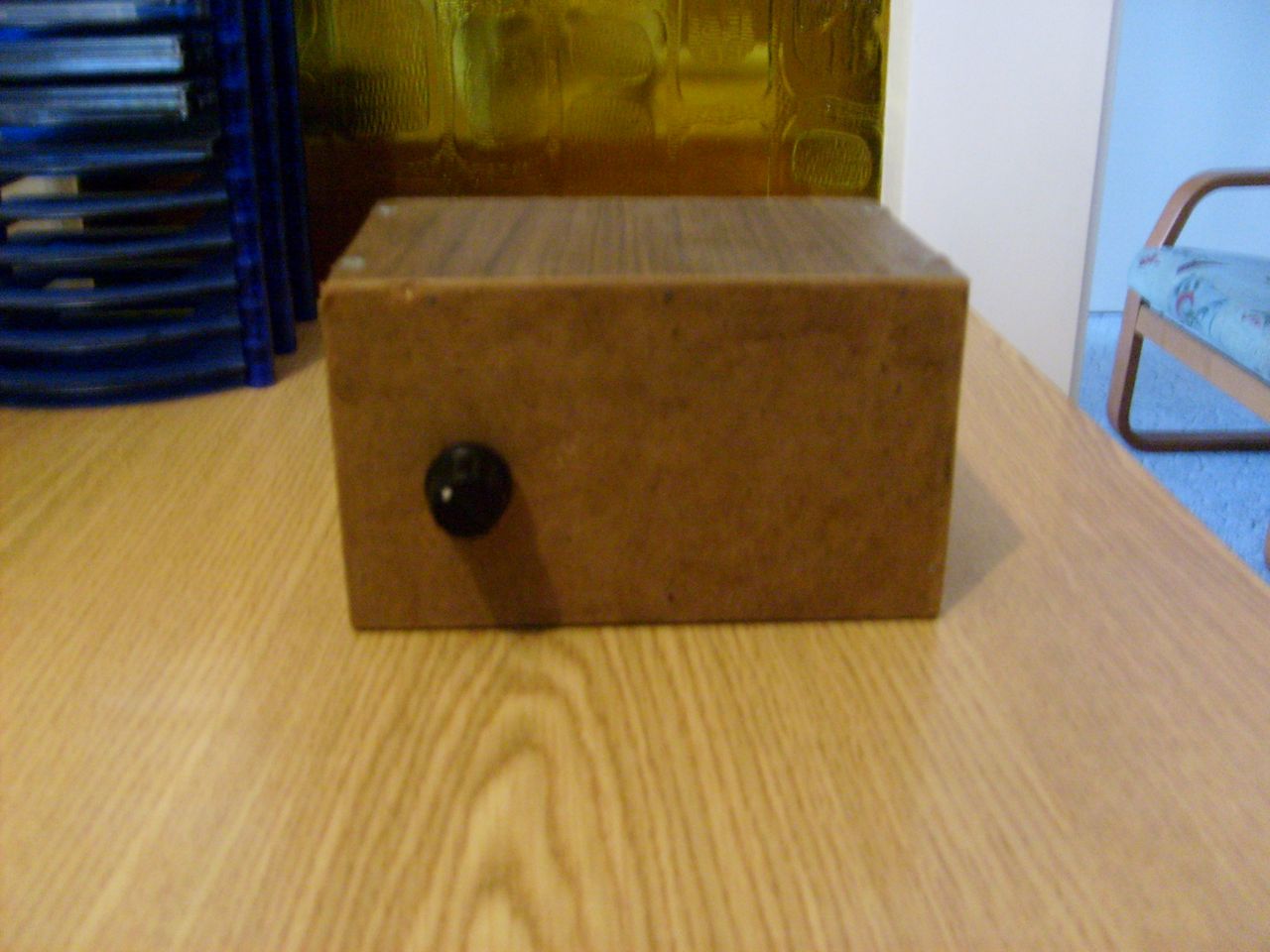

Íme, pár kép az általam elkészített erősítőről:
