Ventilátor fordulatszám szabályzó

// január 20th, 2012 // No Comments » // Cikkek

Az áramkör segítségével szabályozni tudjuk egy vagy akár több ventilátor fordulatszámát. Személy szerint én oly módon használtam fel, hogy két ventilátort közrefogtam egy funérlapokból készített dobozban és így egy szívó berendezést kaptam, amelyet forrasztás közben használok a kellemetlen gázok eltávolítására…

Hát hol is kezdjem… nem egy bonyolult kapcsolás de mégis sokféle helyen felhasználható…. Én elsősorban azért építettem, meg mert már eléggé zavart forrasztás közben a különféle gőzök “beszippantása” sőt még a szememnek se voltak rokonszenvesek… :) ezért ezt megelőzendően kitaláltam, hogy csinálok két ventillátor segítségével egy szívóberendezést, amelynek állítható a sebessége… nagy keresgetések után ennél a kapcsolásnál maradtam… eddig nagyon bevált….

Az áramkör főeleme az LM317-es szabályozható feszültségű IC, amelyet egy 10k-s potenciométerrel vezérlünk…

Kapcsolási rajz:

Az áramkör nyákterve és a hozzá kapcsolódó beültetési rajz:

Nyákterv pdf formátumban
Beültetési rajz jpg formátumban

Még külön melléklem a Tangoban készült fájlaimat is: Tango fájlok

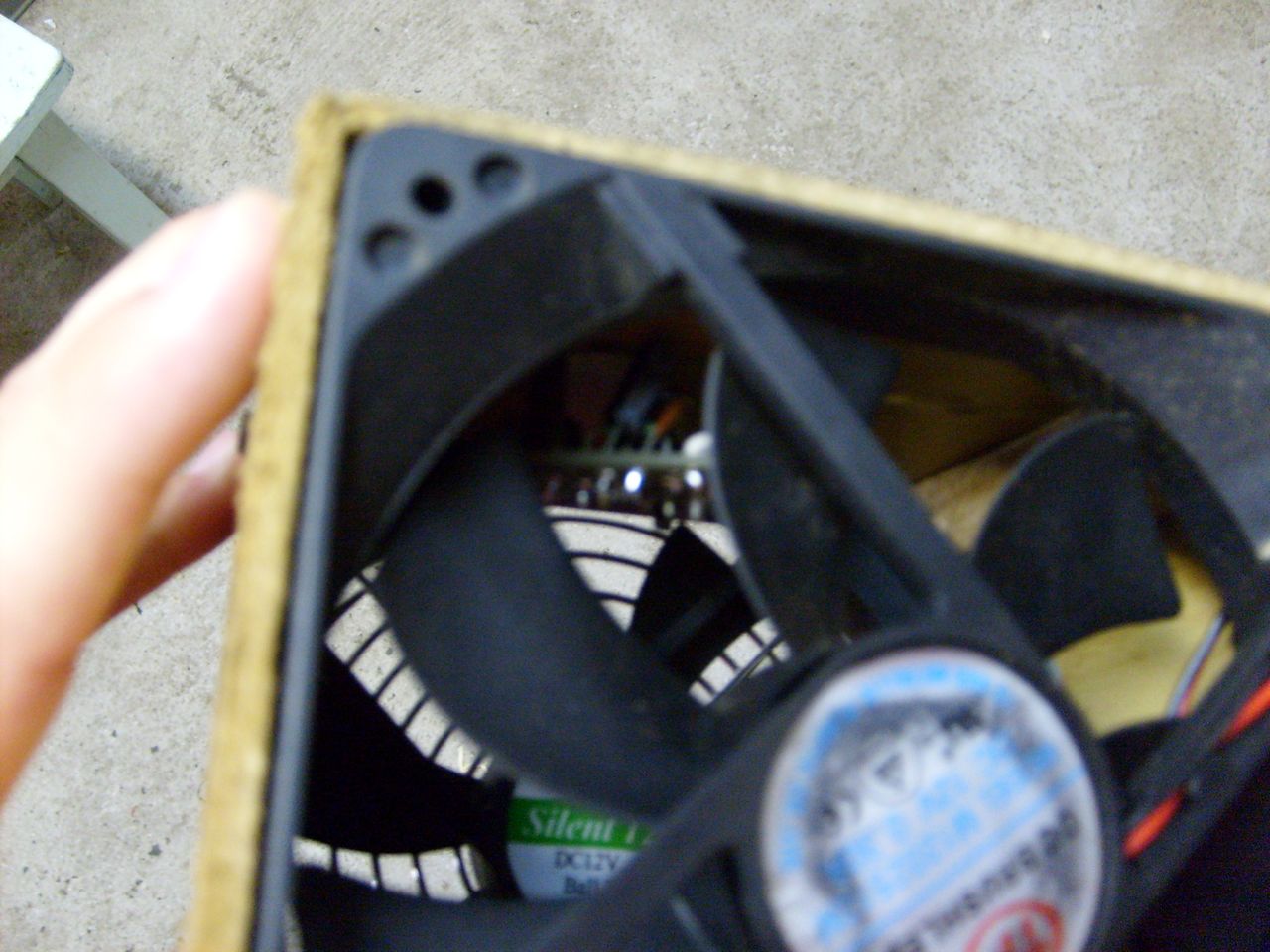

A végére pedig pár kép az általam elkészített ventilátor fordulatszám szabályzóról:
