Ütemvezérlő DC Mikromotorhoz

// január 20th, 2012 // No Comments » // Cikkek

Praktikus ütemvezérlő egyenáramú mikromotorokhoz. Az áramkör lényegében a zene ütemére forgatja a kimenetére kapcsolt mikromotorokat (max 3 db) oly módon, hogy forgásirányukat illetve sebességüket változtatja, így lehetővé téve a sokoldalú felhasználását különböző fényeffekteket készítéséhez.

Ez egy praktikus kis áramkör, melynek segítségével mikromotorokat lehet vezérelni zene ütemére. A segítségével építhetünk különböző látványos fényeffekteket, vagy bármi mást, ezt már a képzeletetekre bízom.

A motorok mindenképpen mikromotorok legyenek és a bemenetére kapcsolt mikrofon pedig ELEKTRET típusú legyen. FIGYELEM! A kimenetére maximum 3 db egyenáramú mikromotort kapcsoljunk. A sajátomat egy régi walkman-ből szereltem ki, de akár egy elektromos játékautóból is hozzájuthatunk.

Praktikus ütemvezérlő egyenáramú mikromotorokhoz. Az áramkör lényegében a zene ütemére forgatja a kimenetére kapcsolt mikromotorokat (max 3 db) oly módon, hogy forgásirányukat illetve sebességüket változtatja, így lehetővé téve a sokoldalú felhasználását különböző fényeffekteket készítéséhe

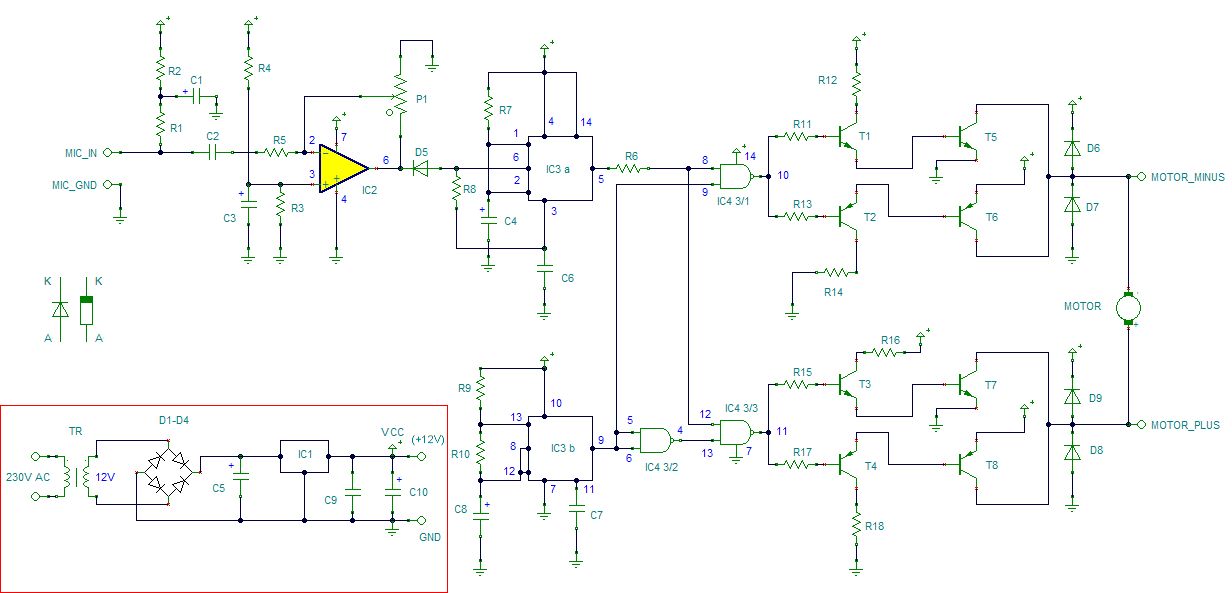

Lássuk a kapcsolási rajzot:

Ahogy látjuk az áramkör két részből áll. Magából a vezérlőből és a hozzá tervezett tápegységből.

A kapcsoláshoz tartozik egy alkatrész jegyzék is:
ALKATRÉSZ JEGYZÉK

Az áramkör nyákterve és a hozzá kapcsolódó beültetési rajz:
Nyákterv pdf formátumban
Beültetési rajz pdf formátumban

Még külön melléklem a Tangoban készült fájlaimat is: Tango fájlok

A nyákterv nem tartalmazza a tápegységet, azt külön kell megépíteni, de szerintem ez már nem okoz problémát.

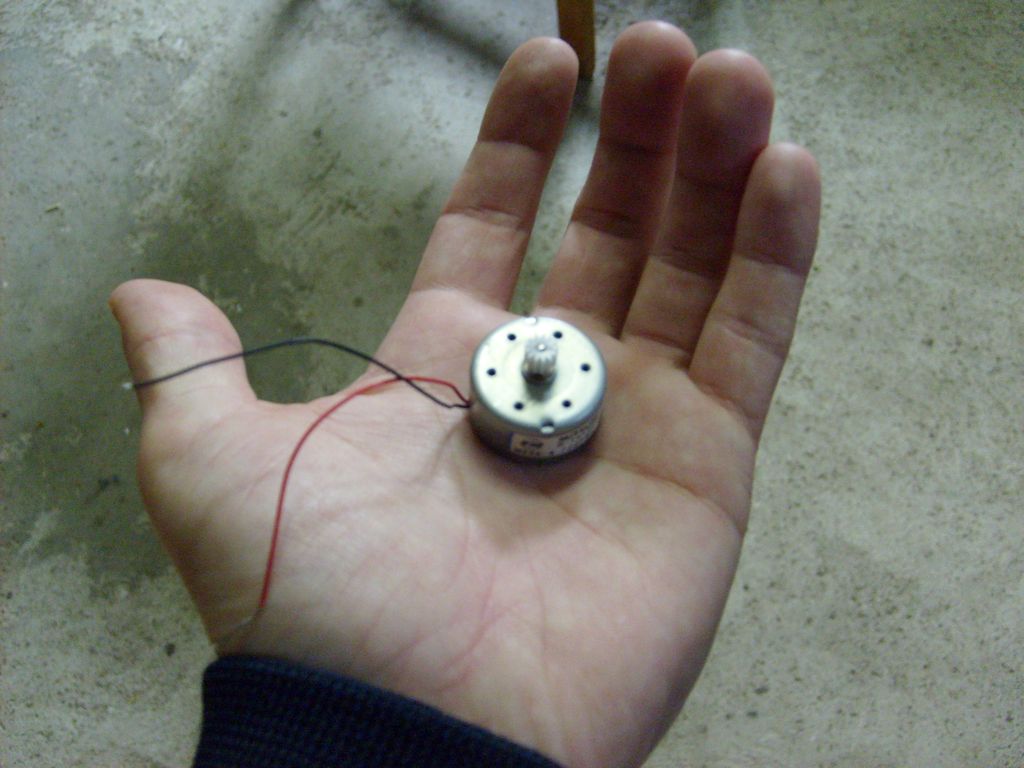

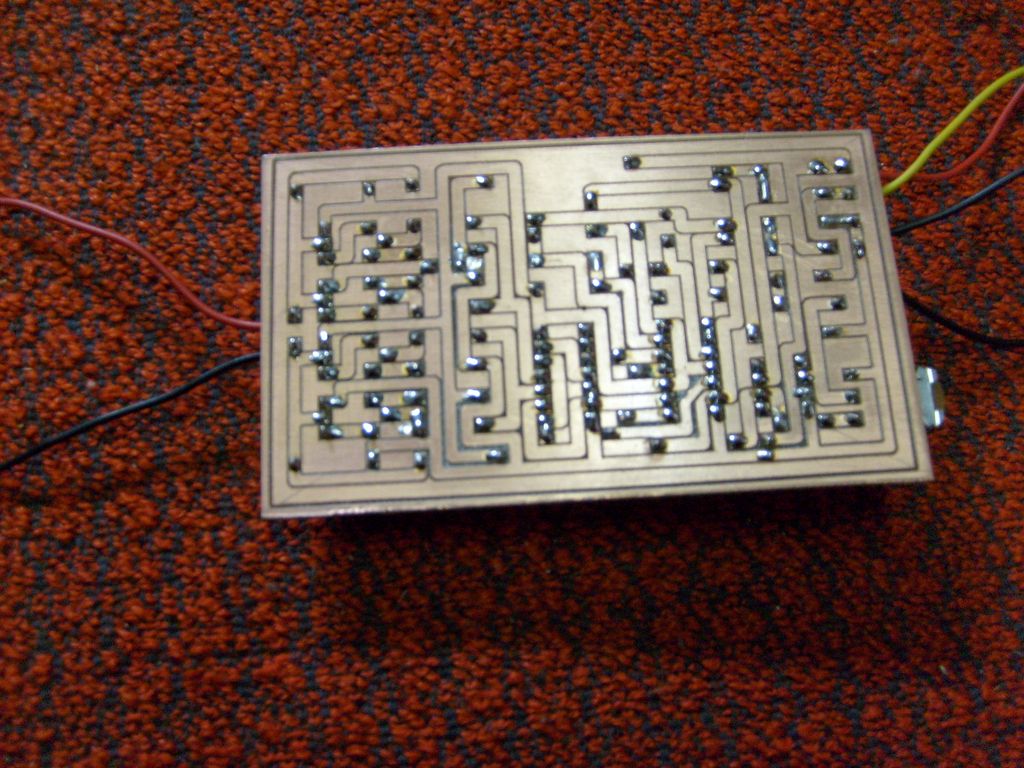

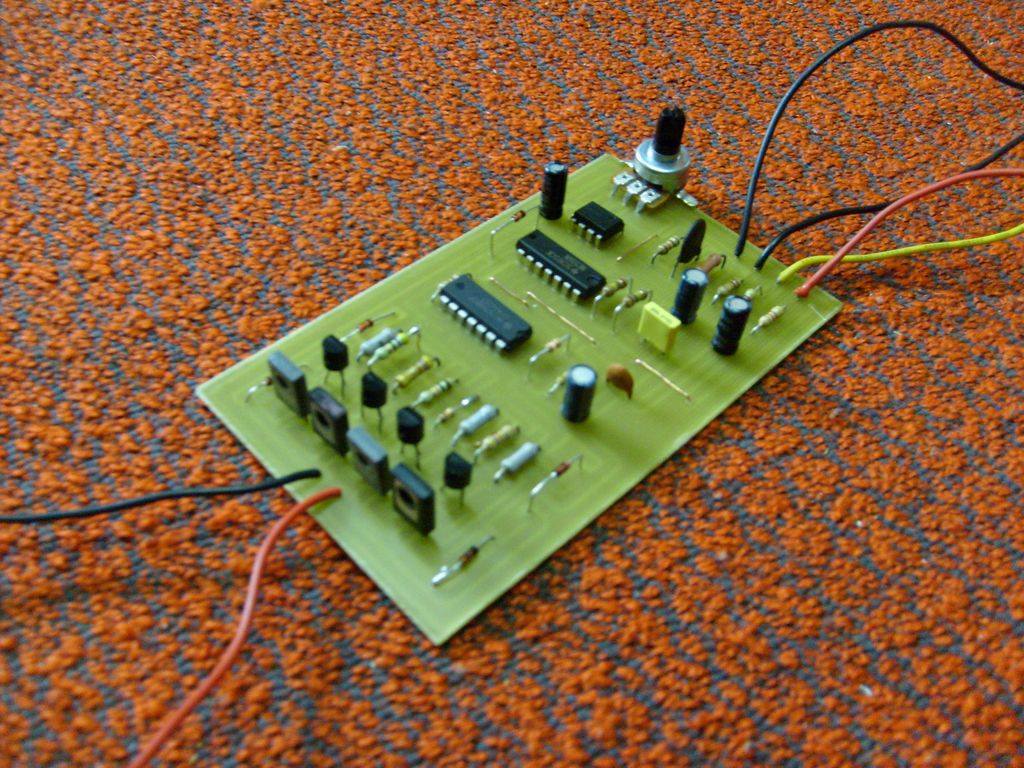

A végére pedig pár kép az általam elkészített ütemvezérlőről:

A motor a zene ütemének függvényében valamikor csak gyorsan oda vissza forog, utána meg elkezd az egyik irányba sokat pörögni majd megint oda vissza forog.
