TANGO NYÁK-ból .PDF Készítése…

// január 20th, 2012 // No Comments » // Cikkek

A TANGO nem más, mint egy régi DOS alapú nyáktervező program! Az alapvető problémát az jelenti, hogy az elkészült nyákot nem lehet PDF formátumban elmenteni! Ebben a cikkben részletesen leírom, hogyan lehet ezt, mégis megtenni!

Ezt a megoldást én fedeztem fel tudomásom szerint elsőként :)

Még mielőtt elkezdeném, lássuk milyen programokra lesz szükség a feladat végrehajtásához!
1. TANGO (Lehet ez bármelyik verziója)
2. PDFCreator v0.9.9 (MAGYAR nyelvű)
3. Foxit PDF Editor v2.0 (Nem feltétlenül szükséges!)

A felsorolt programok mindegyike megtalálhatók az oldalon a LETÖLTÉSEK menüpont alatt!

Akkor most lássuk az átalakítás lépéseit:
1. Lépés: (Nyákrajz elmentése – BOTTOM)
- A TANGO-ban nyissuk meg azt a munkánk, aminek a nyákrajzát kívánjuk elmenteni!
- Majd mennyünk a Menü/Output/Plot/Print menüfülre!
- A megjelenő ablakban a következő téglalapok mellé tegyünk 1-et:
Bottom
Board
ThruPads
Vias
- Ezután az Options résznél (téglalapoktól jobbra) a következők elé tegyünk X-et:
Single Color
Mirror Image
Pad/Via Holes
- Most mennyünk az Options résztől egyet jobbra ahol a következő értékeket adjuk meg:
Single Color – 1
P/G Swell – 5
SMask Swell – 10
DrlSym Size – 80
- Most már mehetünk az OK gombra!
- Itt a Driver résznél listázzuk ki a PostScript-et!
- Ha megvagyunk az Output File-nál megadhatjuk, hova és milyen néven mentsük a PS fájlunkat!
- A Port résznél a File legyen bejelölve! Melette pedig a következ értékeket adjuk meg:
Scale – 1
X Corr – 1
Y Corr – 1
- Most már mehetünk az OK gombra! => Continue => Cancel.

2. Lépés: (Beültetési rajz elmentése – TOP)
- A TANGO-ban nyissuk meg azt a munkánk, aminek a beültetési rajzát kívánjuk elmenteni!
- Majd mennyünk a Menü/Output/Plot/Print menüfülre!
- A megjelenő ablakban a következő téglalapok mellé tegyünk 1-et:
Top
T Silk
Board
Title
ThruPads
Vias
- Ezután az Options résznél (téglalapoktól jobbra) a következők elé tegyünk X-et:
Single Color
Pad/Via Holes
Ref Des
- Most mennyünk az Options résztől egyet jobbra ahol a következő értékeket adjuk meg:
Single Color – 1
P/G Swell – 5
SMask Swell – 10
DrlSym Size – 80
- Most már mehetünk az OK gombra!
- Itt a Driver résznél listázzuk ki a PostScript-et!
- Ha megvagyunk az Output File-nál megadhatjuk, hova és milyen néven mentsük a PS fájlunkat!
- A Port résznél a File legyen bejelölve! Melette pedig a következ értékeket adjuk meg:
Scale – 1
X Corr – 1
Y Corr – 1
- Most már mehetünk az OK gombra! => Continue => Cancel.

3. Lépés: (PS fájlokból PDF készítése!)

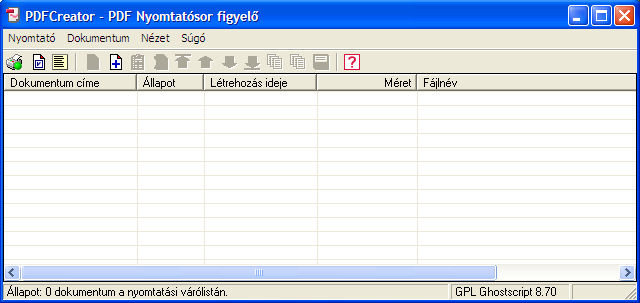

- Indítsuk el a PDFCreator v0.9.9 nevű programot! (Ilyenkor már TANGO-ra nincs szükség)
- A megjelenő ablakban mennyünk a Dokumentum/Hozzáadás (Ctrl + Ins).
- Keressük meg a TANGO-val készített PS fájlunkat, majd nyissuk is meg!
- A felbukkanó ablakban mennyünk a Mentés-re!
- A felbukkanó ablakban tudjuk megadni hova is, mentse a program a PDF fájlunkat!
- Az áramkörünket valahol a lap alján találjuk majd!

4. Lépés: (Bővítmény, nem feltétlenül szükséges!)

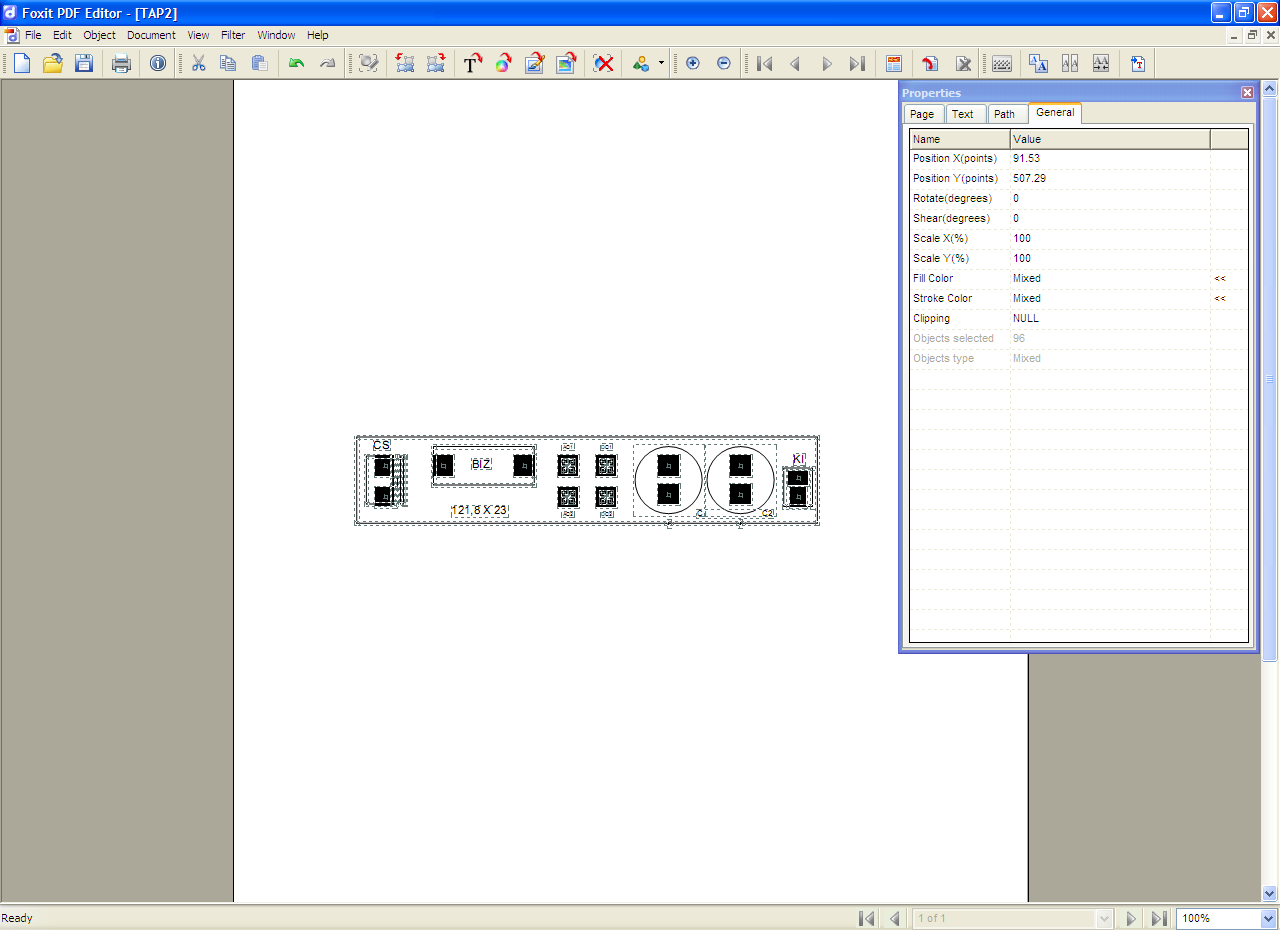

- Ha nem vagyunk megelégedve, azzal hogy a program a rajzot a lap aljára helyezte, akkor indítsuk el a Foxit PDF Editor v2.0 nevű programot!
- Majd mennyünk a File/Open… (Ctril+O) menüpontra, ahol megnyithatjuk PDF fájlunkat!
- Rajzunkat bal egérgomb segítségével körbejelöljük. (Ekkor szaggatott vonalak futkosnak a rajzon)
- Ekkor bal egérgomb segítségével a lapon oda helyezhetjük, ahova szeretnénk!
- Miután pozícionáltuk rajzunkat mentsük is el a File/Save As… menüfül segítségével!

Külön mellékelem a komplett leírást PDF formátumban: TANGO NYÁK-BÓL PDF KÉSZÍTÉSE…

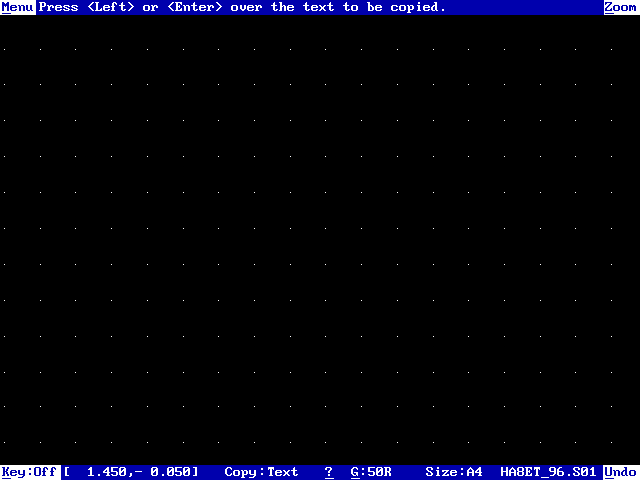

A végére pedig pár kép a felhasznált programokról:
