IR távirányítású billenőkapcsoló

// január 20th, 2012 // No Comments » // Cikkek

Az áramkör lényegében egy INFRA távirányító. A kimenetén található relé-vel szinte bármit vezérelhetünk a környezetünkben! A működéséhez elegendő egy kis impulzus, amelyet az INFRA távirányító bármelyik gombjának megnyomásával elérhetünk! Ennek köszönhető, hogy a háztartásban található infravörös távirányítók bármelyike használható (pl. TV, videó, hifi, műholdvevő, stb.) A távirányító gombjának megnyomása után addig lesz a kimenet aktív, míg újra meg nem nyomunk egy gombot!

Az áramkör nagyon sok helyen használható és mivel bármilyen infravörös távirányítóval működik ezért nincs szükség bonyolult kapcsolásokra. Az áramkörben található egy IR modul, amely fogadja az infravörös impulzusokat. Az impulzus megérkezése után addig lesz a kimenet aktív, míg egy újabb impulzus nem érkezik! Mivel elegendő egy kis impulzus az IR modulnak, ezért megoldható, hogy egy INFRA LED, nyomógomb, és egy elem segítségével működésbe hozzuk! Az áramkör hátránya is ebből adódik, mivel bármilyen infravörös eszköz működésbe hozza…

Akkor most lássuk az áramkör kapcsolási rajzát:

A kapcsolásban található egy 4013-as dual flip-flop IC, amely az infravörös impulzus hatására hol az egyik, hogy a másik állapotába billen. Az IC-ben 2db flip-flop található, de mi csak az egyiket használjuk fel. Az eredeti kapcsolási rajzot én egy kicsit módosítottam. Betettem egy JMP elnevezésű jumpert, melyet egy jumpersapkával kétféleképpen kapcsolhatjuk össze. Az 1-es és 2-es pontok összekapcsolásával a relé tekercsére a V_PLUS tápfeszültség jut, ami 8-15V között van, így egy DC 12V-os relét tehetünk csak oda! Ha azonban a 2-es és 3-as pontokat kötjük össze, akkor a V_RELE pontra adott külső feszültség jut a relé tekercsére, így magunk választhatjuk meg, hogy mekkora feszültségű relét teszünk oda. Ebből kifolyólag én nem is raktam relét a panelra csak a kivezetéseit, helyeztem el. Arra azért figyeljünk, hogy a V_RELE üzemmódban a LED-re is akkora feszültség jut, mint a relé tekercsére, így az előtét-ellenállás értékét ennek megfelelően változtatni kell!

Melléklem a cikk elején tárgyalt INFRA LED-es kapcsoló rajzát:

Az INFRA LED-et betudjuk szerezni egy TV, videó, hifi, műholdvevő, stb. távirányítójából…

Az általam készített nyákterv és a hozzá tartozó beültetési rajz PDF formátumban:
Nyákterv PDF formátumban
Beültetési rajz PDF formátumban

Még külön melléklem a Tango-ban készült fájlaimat is: Tango fájlok

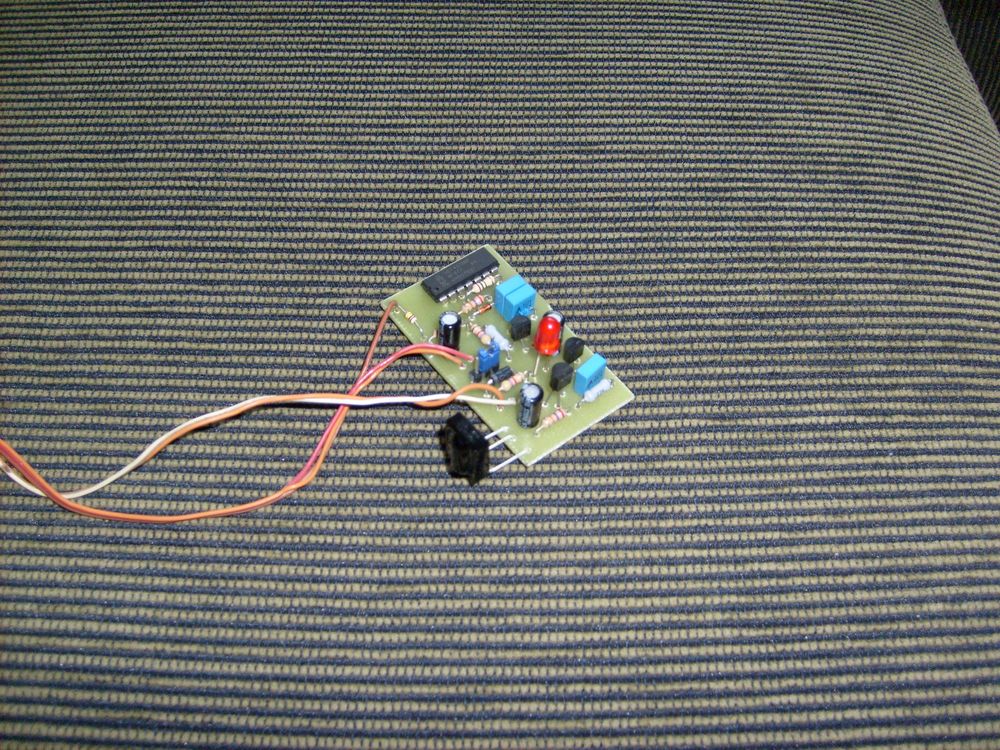

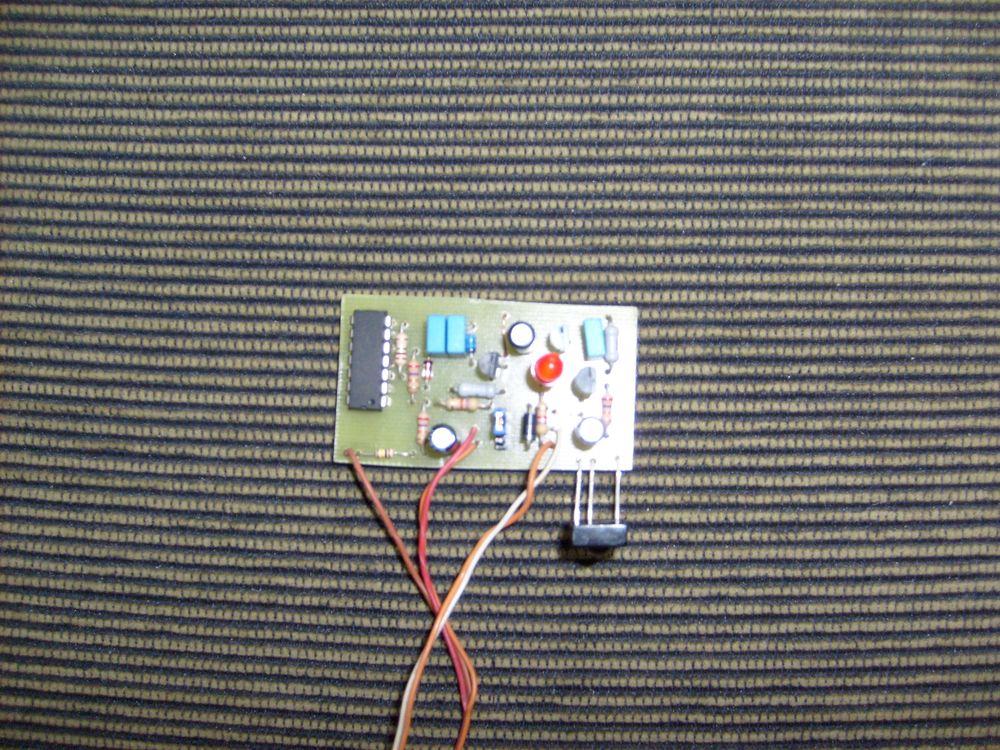

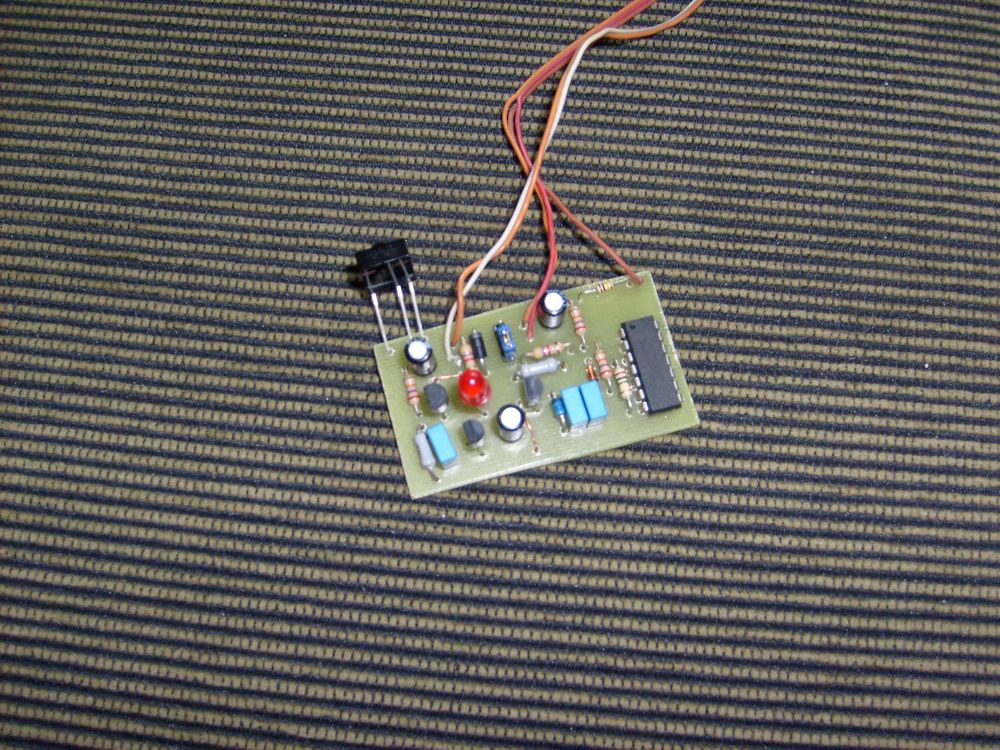

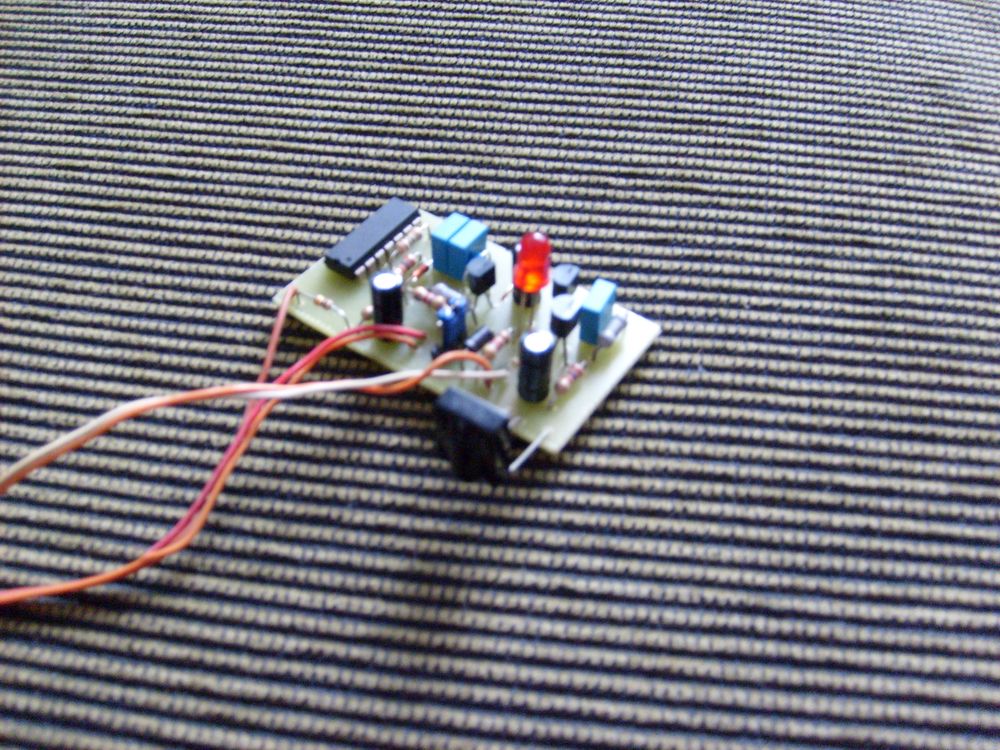

A végére pedig pár kép az általam megépített áramkörről:
