1,5V-os tápegység LM317 segítségével

// január 20th, 2012 // No Comments » // Cikkek

Az áramkör segítségével stabil 1,5V-os feszültséget tudunk, előállítani legyen szó váltakozó vagy egyenáramról. A kapcsolás lelke egy szabályozható stabilizátor IC (LM317). Ennek az integrált áramkörnek köszönhetően nagyon egyszerűen és könnyen megépíthető a kapcsolás, így tökéletesen alkalmas például egy MP3 lejátszó működtetéséhez.

Ahogy már említettem stabil 1,5V-os feszültséget tudunk, előállítani legyen szó váltakozó vagy egyenáramról. Ahhoz hogy váltakozó áramról is működtethető legyen a kapcsolás egy Graetz hidas egyenirányítót, helyeztem el a kapcsolás elején. A kapcsolás maximális DC bemeneti feszültség nem lépheti túl a 25V-ot. Természetesen arra figyeljünk a kapcsolás megépítésénél, hogy a kondenzátorok feszültsége a megfelelő értékű legyen. (én jelen esetben 16V-os kondenzátorokat használtam tudatában, annak hogy 12V-os feszültségről fogom üzemeltetni a kapcsolást!). Amire még érdemes figyelni, hogy a stabilizátor IC (LM317) hajlamos a melegedésre, így érdemes hűtőbordára szerelni!

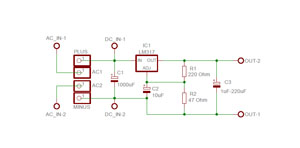

Most akkor lássuk az áramkör kapcsolását:

A kapcsolási rajzon szereplő „PLUS”, „AC1”, „AC2”, illetve „MINUS” felel meg a Graetz hidas egyenirányítónak. A „DC_IN-1”-re kerül a pozitív DC tápfeszültség, míg a „DC_IN-2”-re a negatív (GND). Az „OUT-2” pedig a pozitív kimenet lesz!

Letöltés:
Eagle 5.11 nyáktervem
Kapcsolási rajz PDF formátumban
Beültetési rajz PDF formátumban

Az Eagle nyáktervem CNC marásra készült, ezért ilyen!

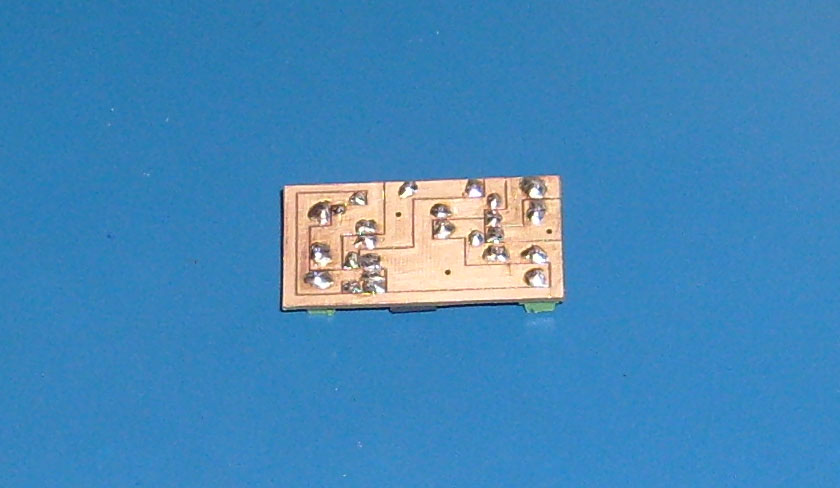

A végére pedig pár kép az általam elkészített áramkörről:
