Késleltetett KI-BE kapcsoló

My Writings. My Thoughts.

// január 20th, 2012 // No Comments » // Cikkek

Íme egy nagyon egyszerű illetve praktikus késleltető áramkör, mely a panelon található két jumper állásának megfelelően a relét a tápfeszültség bekapcsolása után késleltetve húzza meg, vagy engedi el. A meghúzási ill. elengedési késleltetés trimmerpotméterrel 1sec – 7,5min között fokozatmentesen állítható, egy nagyobb elektrolit kondenzátorral pedig meg is hosszabbítható.

Ahogy a bevezetőben is említettem ez egy nagyon egyszerű illetve könnyen variálható késleltető áramkör.
A panelon található két jumper állásának megfelelően a relét a tápfeszültség bekapcsolása után késleltetve húzza meg, vagy engedi el. A meghúzási ill. elengedési késleltetés trimmerpotméterrel 1sec – 7,5min között fokozatmentesen állítható, egy nagyobb elektrolit kondenzátorral pedig meg is hosszabbítható.

Most akkor lássuk az áramkör kapcsolását:

A P1-es trimmerpotméter segítségével állítható a késleltetés ideje. A C2-es kondenzátor cseréjével pedig meghosszabbítható a késleltetés ideje.

Íme pár általam mért adat:

Kondenzátor értéke:	Potenciométer minimumon:	Potenciométer maximumon:
100uF/16V	1-2sec	1min 40sec
470uF/16V	1-2sec	7min 35sec

A kapcsolás sajátossága, hogy a JP1, JP2 nevezetű jumperek segítségével be tudjuk állítani, hogy az időzítő a relét késleltetve húzza, meg vagy engedje el. Ennek bizony elég nagy jelentősége van!

Az időzítő beállítása a jumperek segítségével:

A képen látható piros keretek jelölik a jumper sapkákat.

Az áramkörben található relével 5A / 250V AC kapcsolható. Továbbá található az áramkörben egy piros visszajelző LED (LED1), amely csak akkor világit, amikor a relé tekercse meghúz, így tudhatjuk, hogy éppen aktív az áramkör.

Letöltések:
Eagle 5.11 nyáktervem
Kapcsolási rajz PDF formátumban
Beültetési rajz PDF formátumban

Az Eagle nyáktervem CNC marásra készült, ezért ilyen!

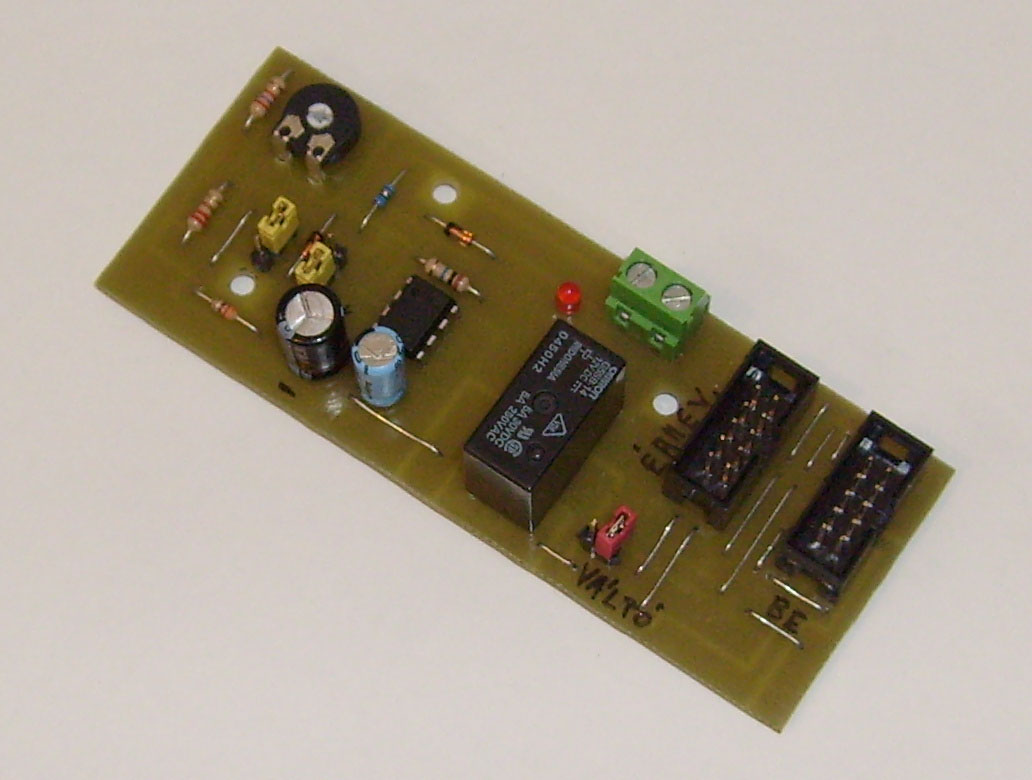

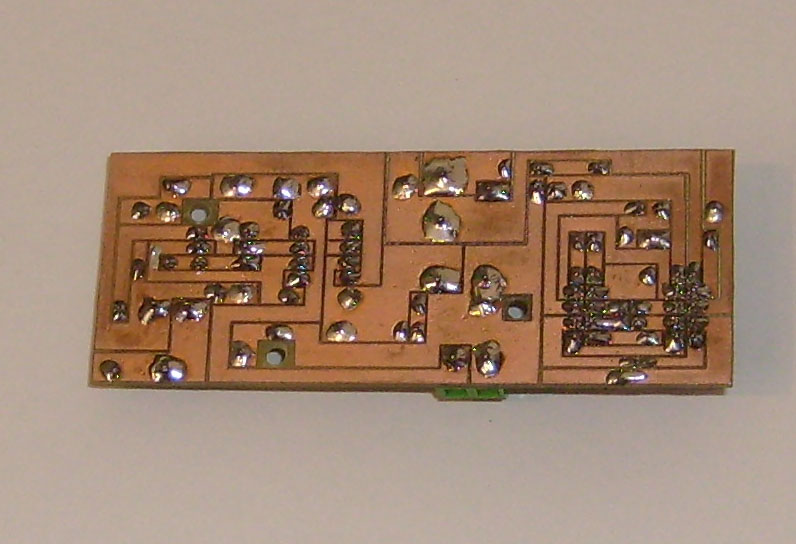

A végére pedig pár kép az általam elkészített késleltető áramkörről:
