PIC-PG2C Soros Programozó

// február 21st, 2014 // No Comments » // Cikkek

A PIC-PG2C egy megbízható, alacsony költségvetésű programozó. A működéséhez nincs szükség külső tápegységre. A programozó panelján találhatók IC foglalatok melyek megkönnyítik a programozást, valamint egy ICD/ICSP csatlakozó a külső programozáshoz. A programozás szabvány PC soros porton keresztül történik…

A programozót az OLIMEX LTD oldalán található kapcsolási rajz alapján építettem, valójában az eredeti PIC-PG2C másolata. (https://www.olimex.com/Products/PIC/Programmers/PIC-PG2/)
A programozó támogatja a 8, 18, 28, és 40 lábú PIC mikrovezérlőket, valamint az I2C EEPROM memória chipeket. A programozó nem működik USB – Soros átalakítóval csakis kizárólag szabvány PC soros porton működik.

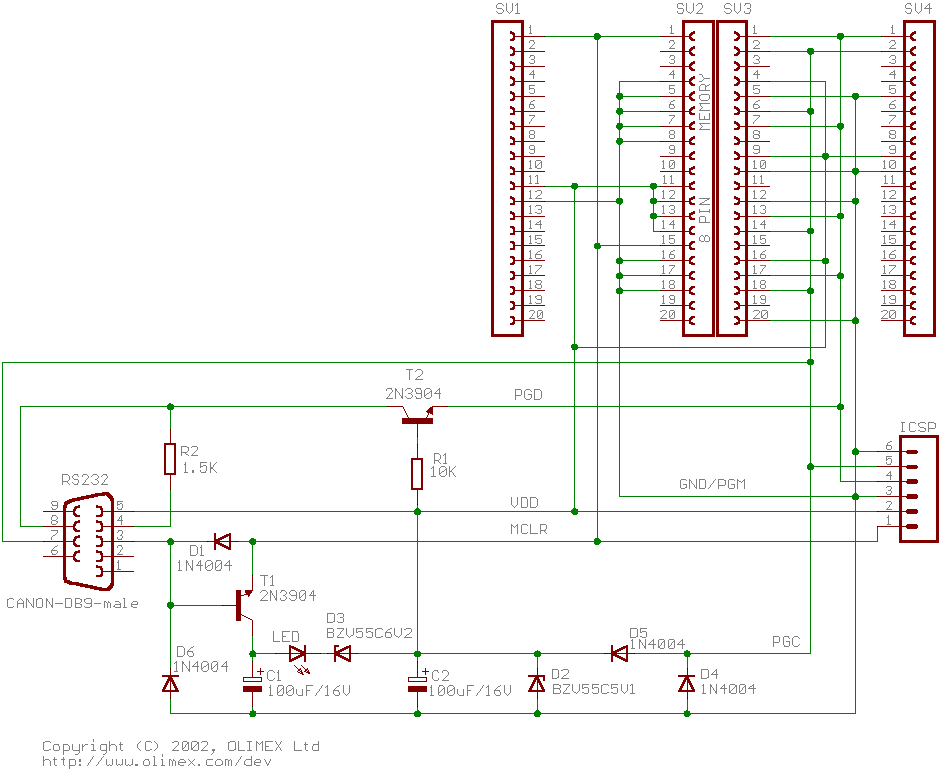

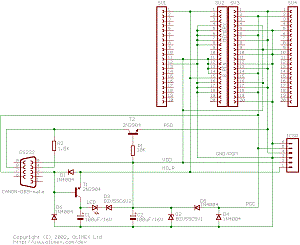

A programozó kapcsolási rajza:

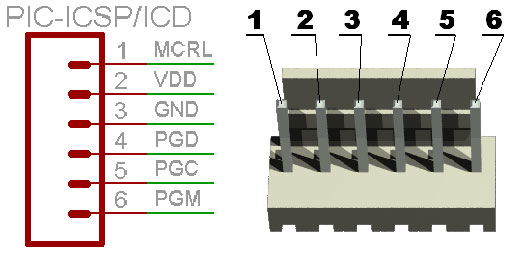

Az ICD/ICSP csatlakozó lábkiosztása:

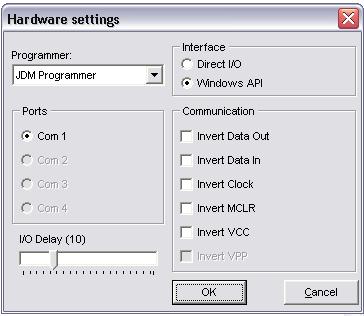

Én ICprog-al teszteltem a következő Hardware settings beállításokkal:

Támogatott égető szoftverek:
PICPgm, ICprog, WINPIC és PonyProg. A hardware beállításoknál a “JDM Programmer”-t válasszuk ki.

A programozóhoz tartozik egy részletes leírás, melyben szemléltetve vannak a különböző méretű mikrovezérlők elhelyezkedése a programozó foglalatban (Angol nyelvű a leírás).

Letöltések:

Használati útmutató (Angol nyelvű)
Eagle 6.3.0 PCB Fájlok
Eagle NYÁK terv pdf formátumban
Beültetési rajz pdf formátumban
Kapcsolási rajz pdf formátumban

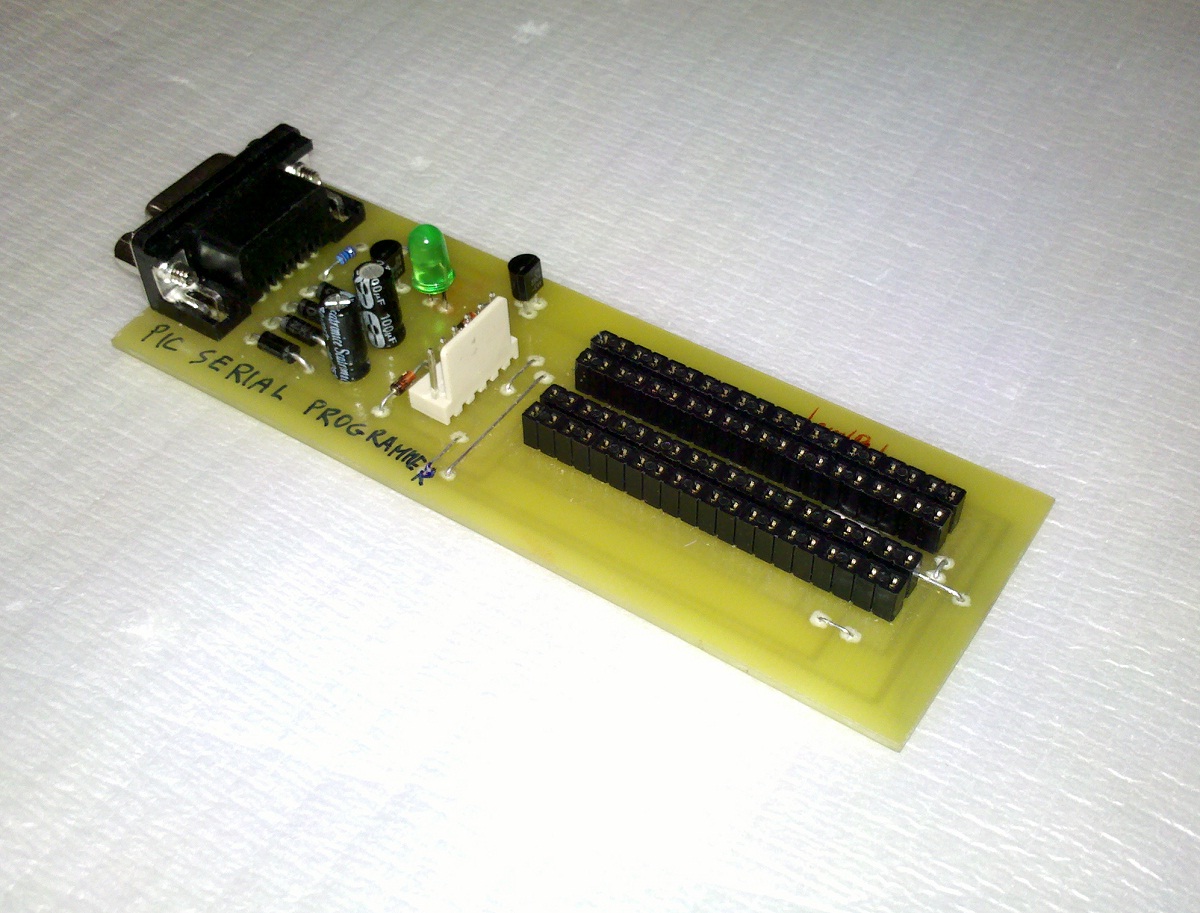

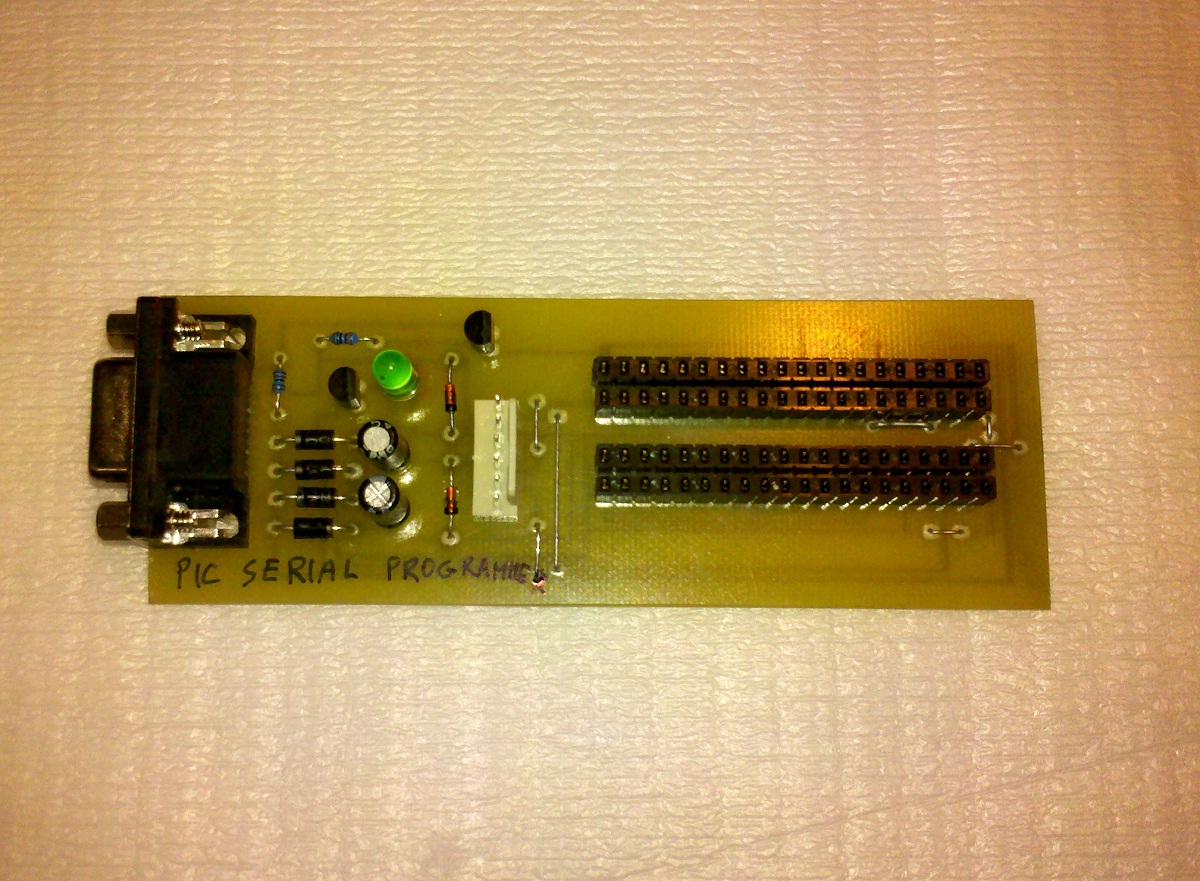

Képek:
