Boost DC-DC konverter

A probléma az előtt is nagyon foglalkoztatott, hogy az Egyetemen tanultuk volna(nem tudtam elképzelni, hogy kisebb feszültségből nagyobb is lehet). Miután megértettem az órán, megépítettem ezt az áramkört.

A hobbielektronikán megjelent egy nixie-csöves DCF77-es óráról egy cikk, amiben a nixie-knek a nagyfeszültségét egy boost áramkörrel oldották meg. Ez annyira tetszett, hogy azt a részét külön megcsináltam, hogy szkóppal megvizsgáljam a működését.

A cikk: http://www.hobbielektronika.hu/cikkek/overkill_-_a_dcf77-es_nixie_ora.html
A kapcsolás: http://www.hobbielektronika.hu/cikkek/files/109/555.gif

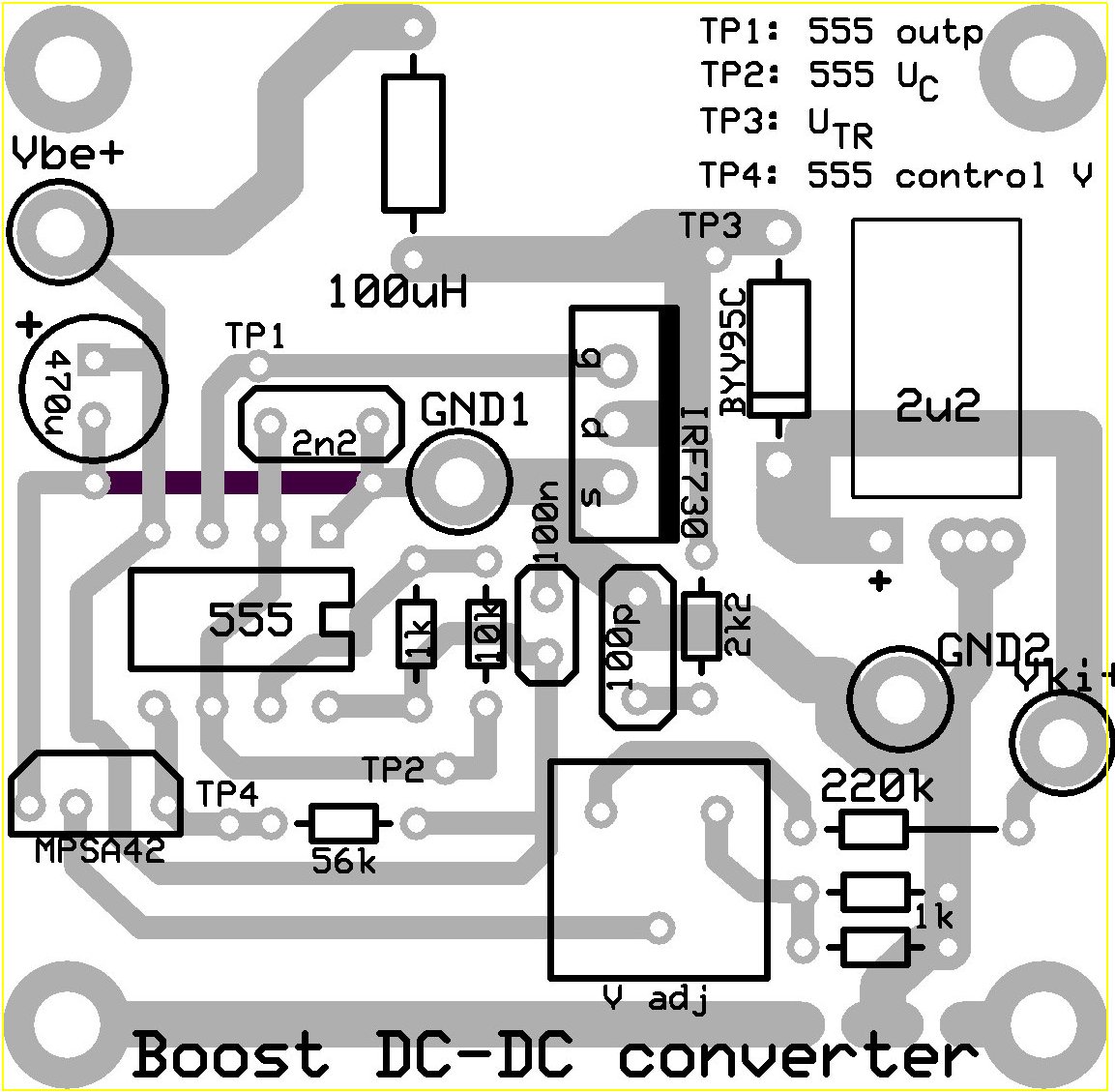

A nyáktervem.

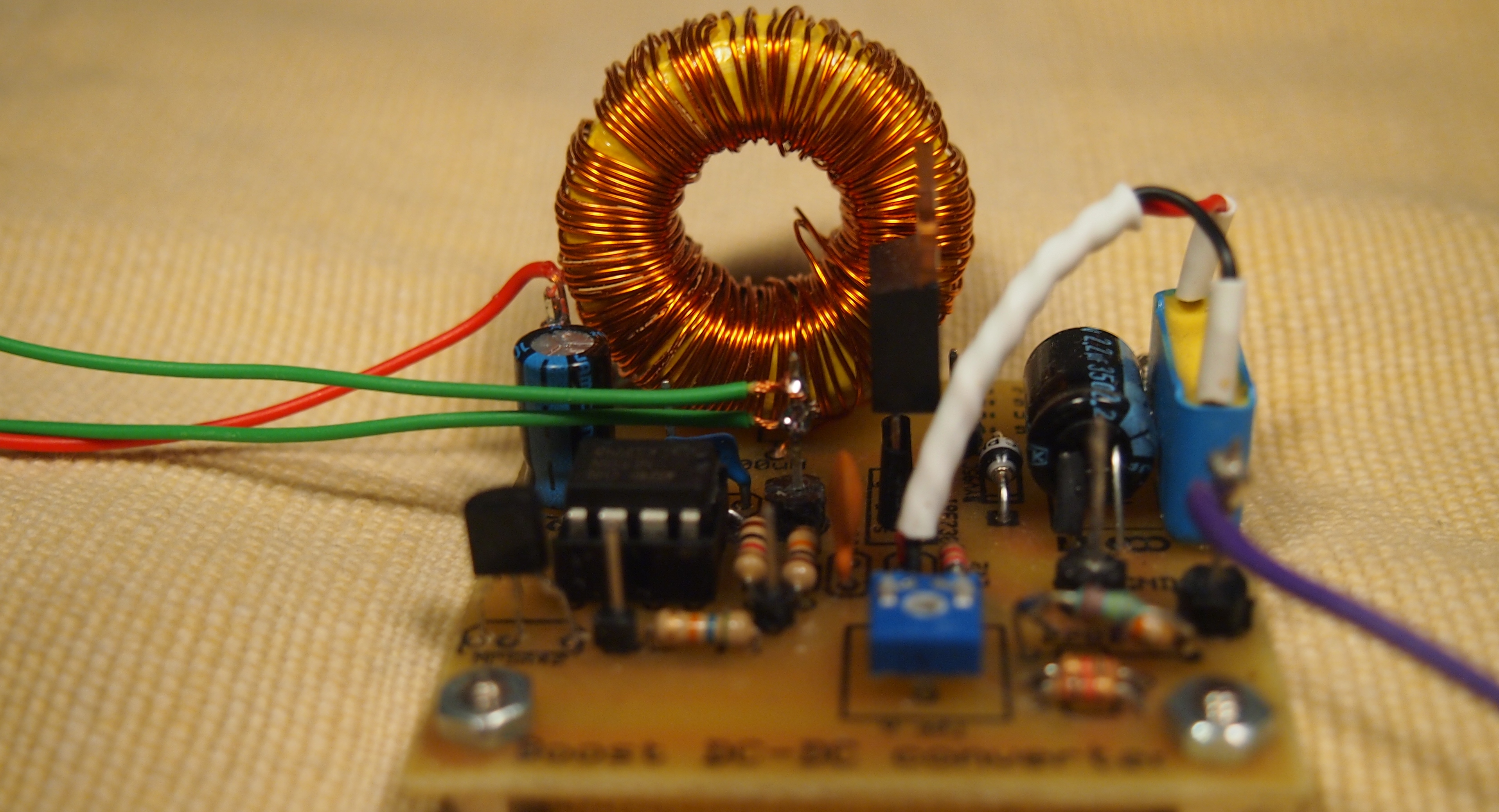

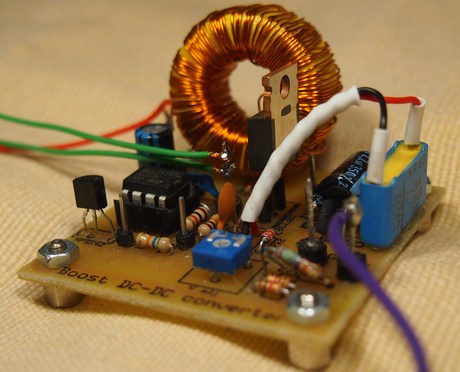

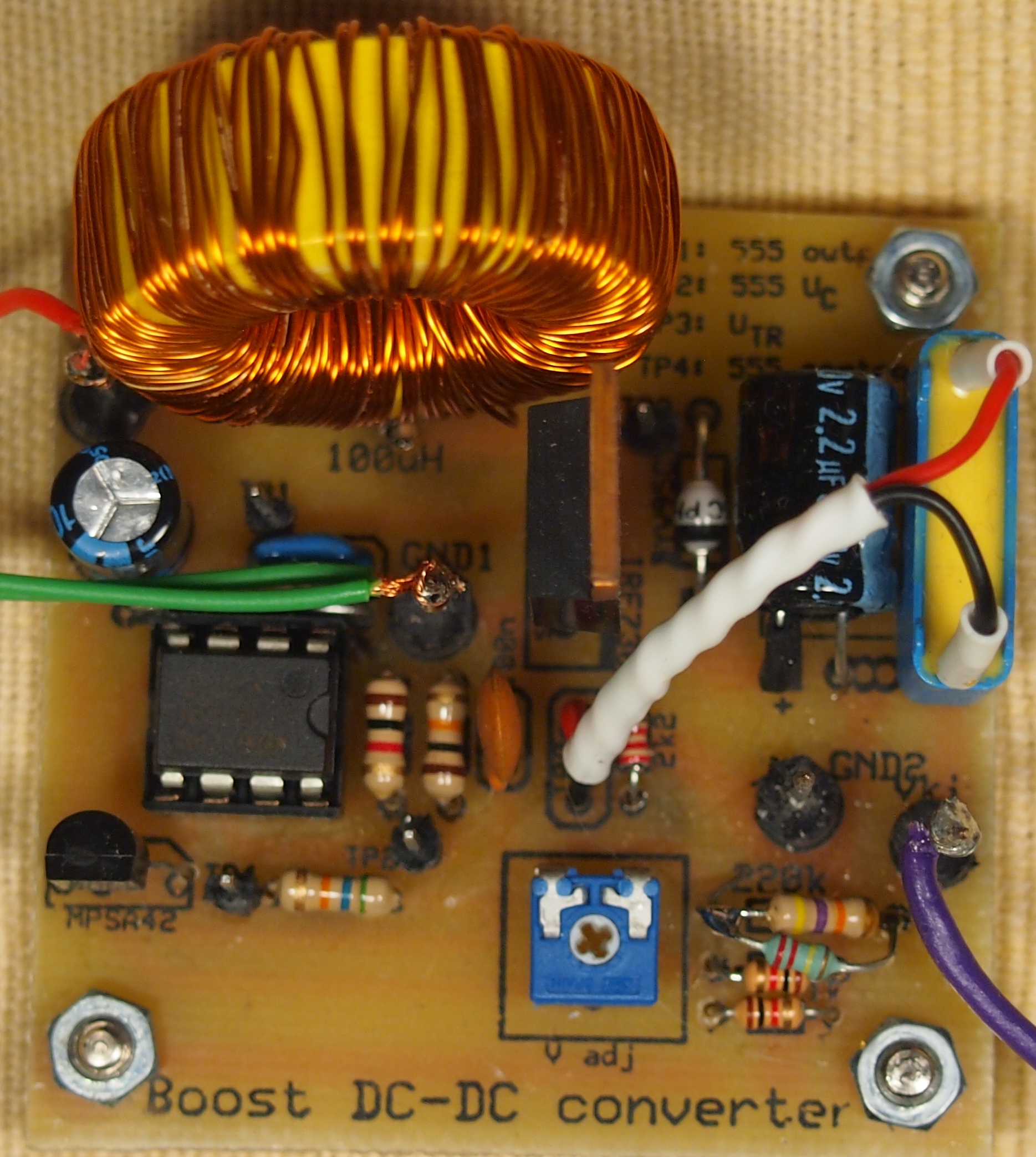

A kész áramkör.

A nyáktervezésnél TP-okra kivezettem a kapcsolás működését jellemző feszültségeket, amiket később az egyik egyetemi laborban oszcilloszkóppal megvizsgáltam.

A kapcsolás érdekessége, hogy szinte bármekkora tekerccsel képes működni, mert az 555-ös control lábára visszacsatolt feszültséggel beállítódik a (kitöltési tényező+frekvencia) kimeneti feszültség. Ebből következik, hogy pl. rázás hatására bekövetkező apró induktivitás változások nem befolyásolják a kimeneti feszültséget. Ezen kívül a kapcsolás majdnemhogy bármekkora kimeneti feszültséget képes kiadni, mindössze a visszacsatolásban lévő ellenállást kell megváltoztatni kisebbre/nagyobbra.

Pár jellemző időfüggvény:

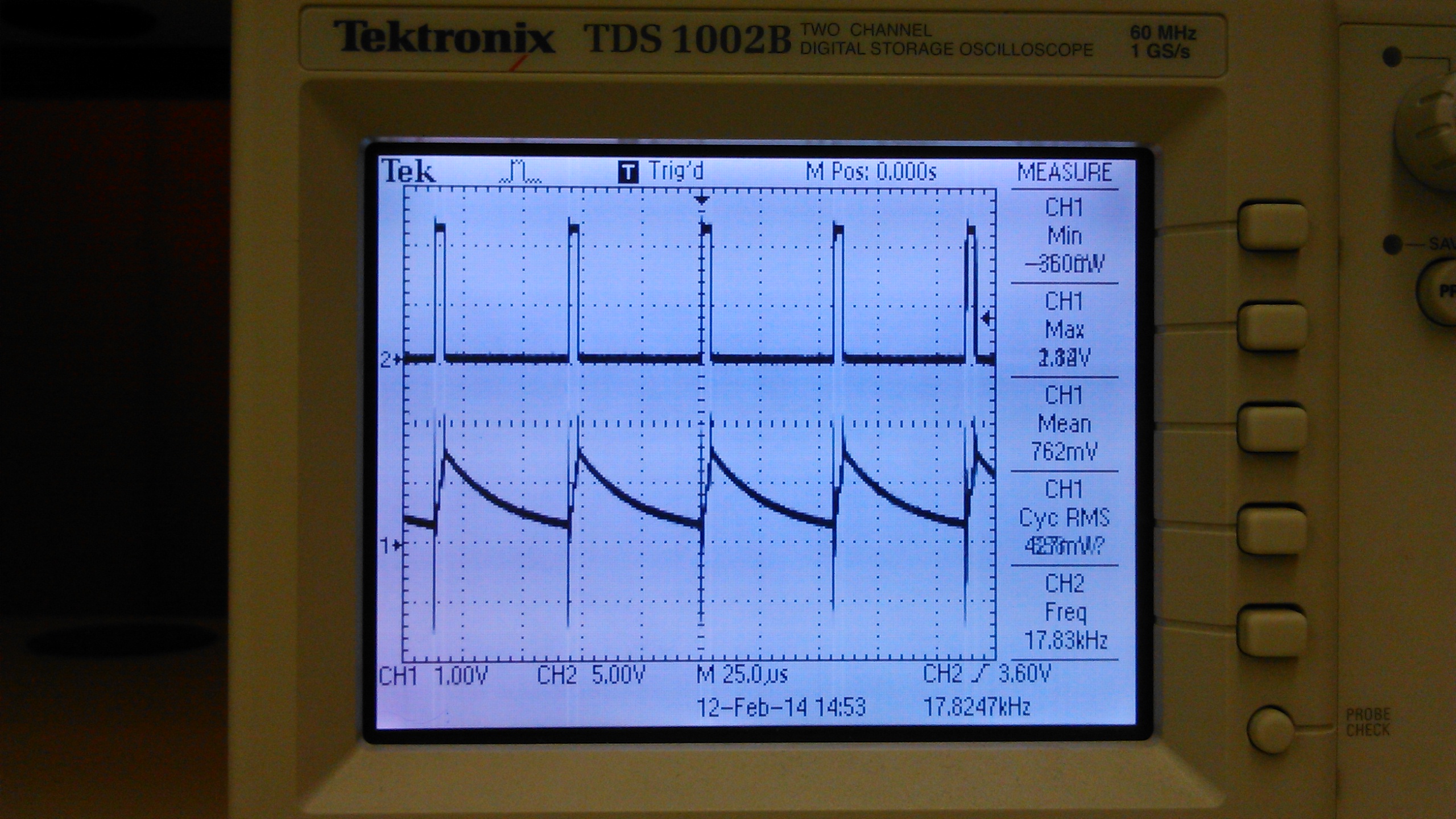

555 kimenete -- tranzisztor feszültsége

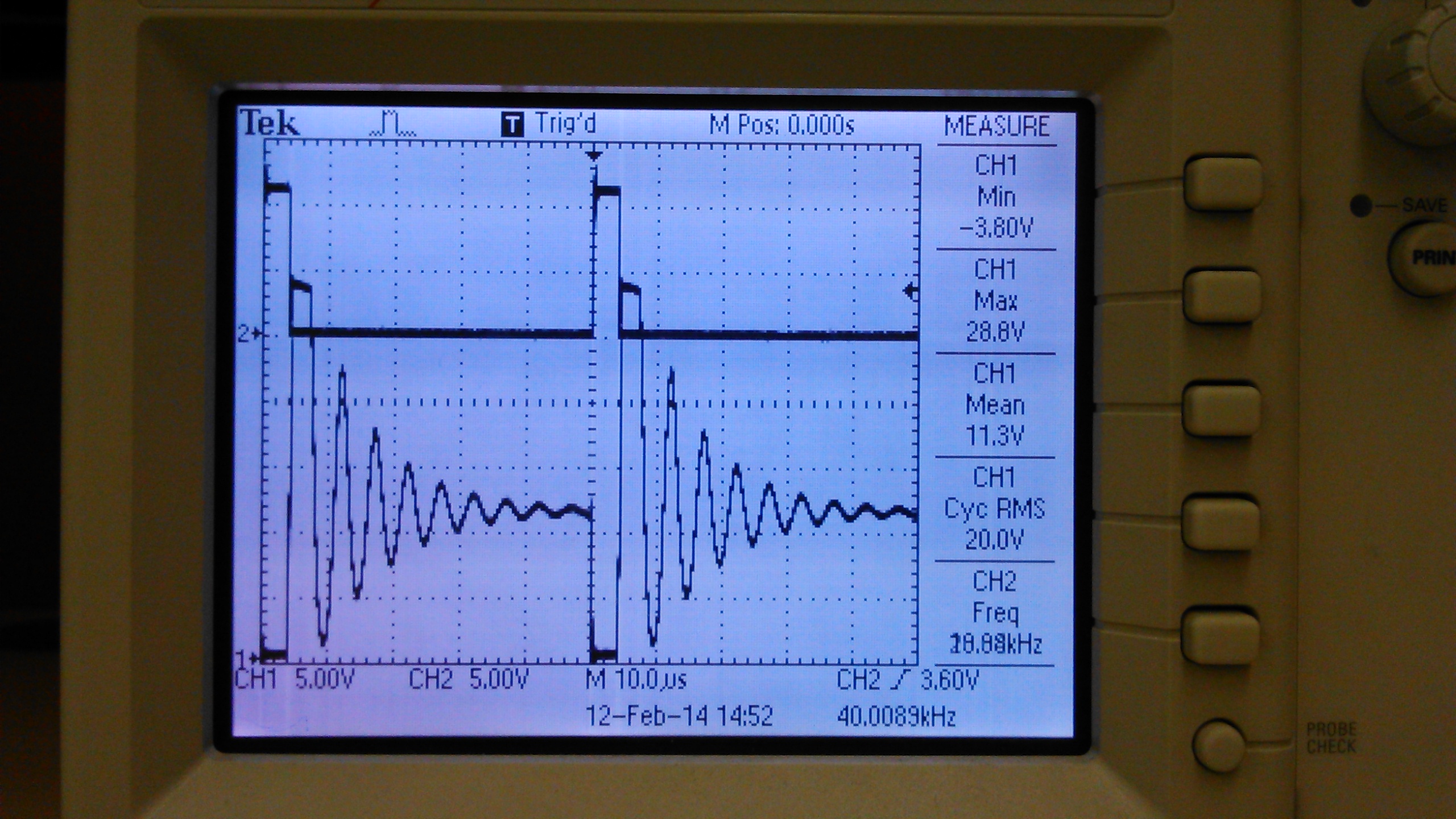

555 kimenete -- kondi feszültsége

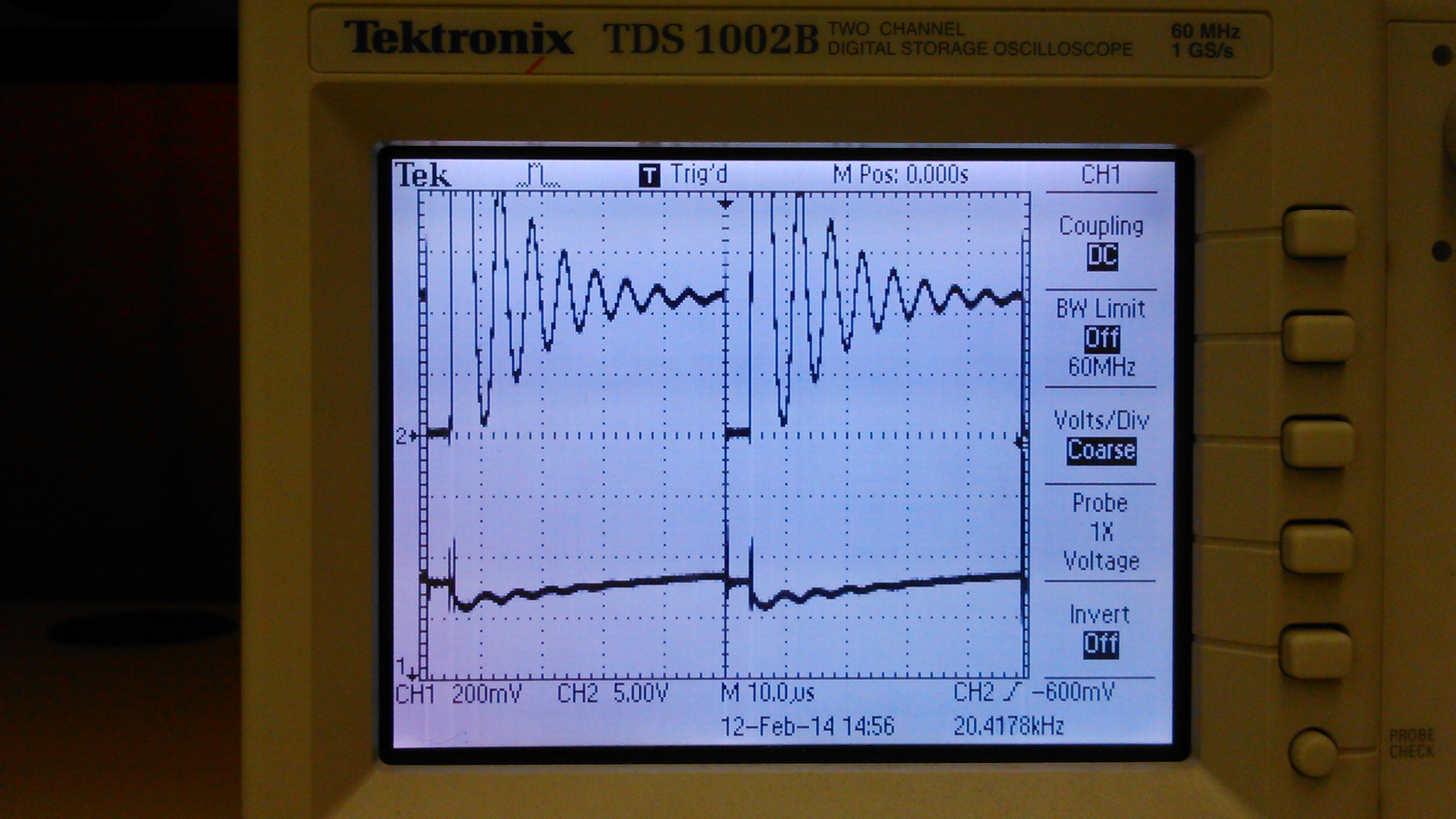

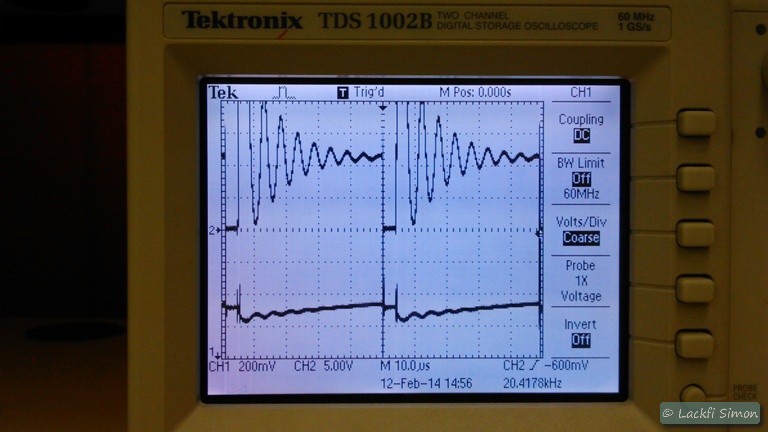

tranzisztor feszültség -- kontroll feszültség

A képekből megállapítottam, hogy a tekercs túl nagy lehet és ez a kimeneti feszültség viszonylag nagy hullámosságát okozza. Tervbe vettem tehát egy kisebb tekerccsel is a vizsgálatot.

Az áramkör gyengéje kétség kívül az elég rossz hatásfok. 48V kimeneti feszültség mellett kb. csak 40-50%-ra képes.
