DRO-DC10 - Kijelző Ditron DC10-es üveg mérőléchez

      DC10 vagy hasonló mérőlécekhez hasznalható LED-es kijelző. A mellékelt program TTL encoder kimenetű 0.005mm felbontású mérőléchez készült.

Aktuális változat v1.10

Az áramkör egy PIC16F886 mikrokontroller köré épül. A kontrollert használat előtt fel kell programozni. A kijelzés 6 számjegyű 7 szegmenses LED kijelzőn történik. Az érzékelés a PortB change IT-vel történik.

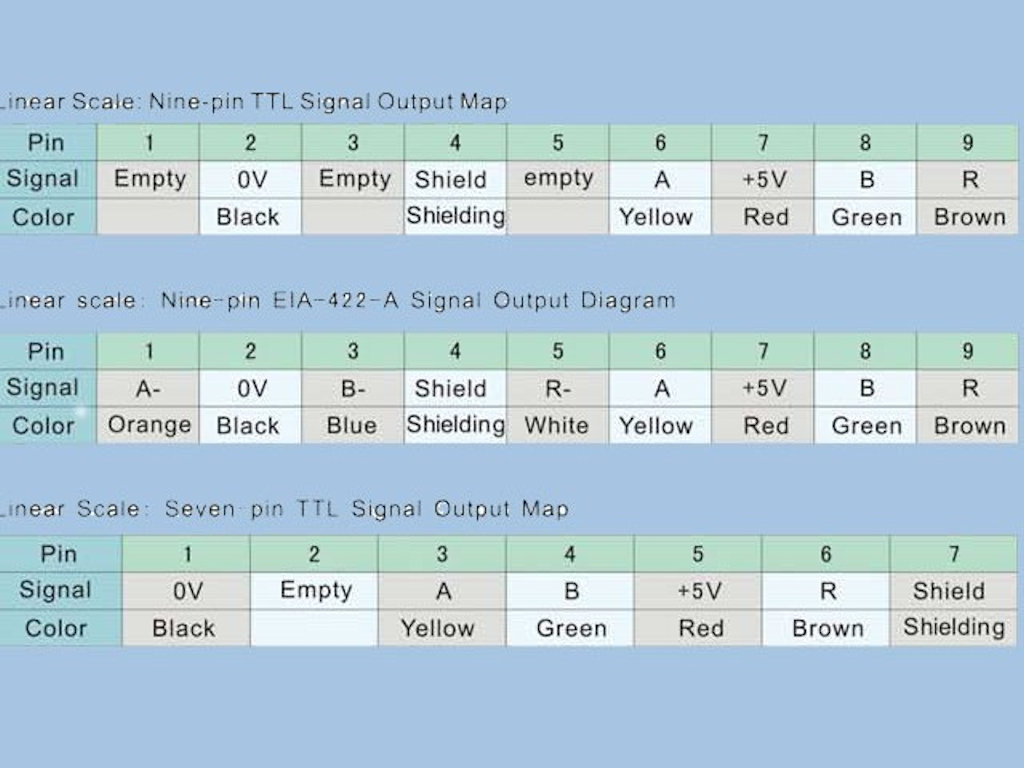

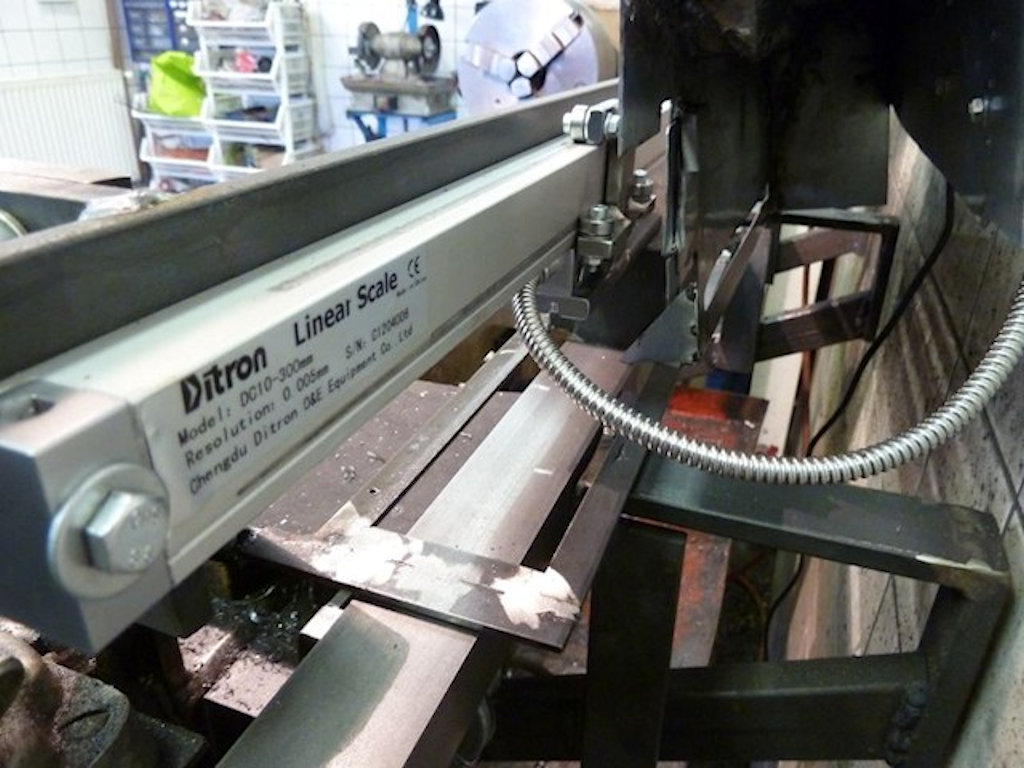

Az áramkör 5V-os tápfeszültségről működik és ez biztosítja az 5V tápfeszt a mérőléc számára is. A mérőlécen található csatlakozó kiosztása a képen látható. Csak a +5V, 0V (GND), A és B pontokat kell a kijelzőre csatlakoztatni.

Változások a korábbi változathoz képest:

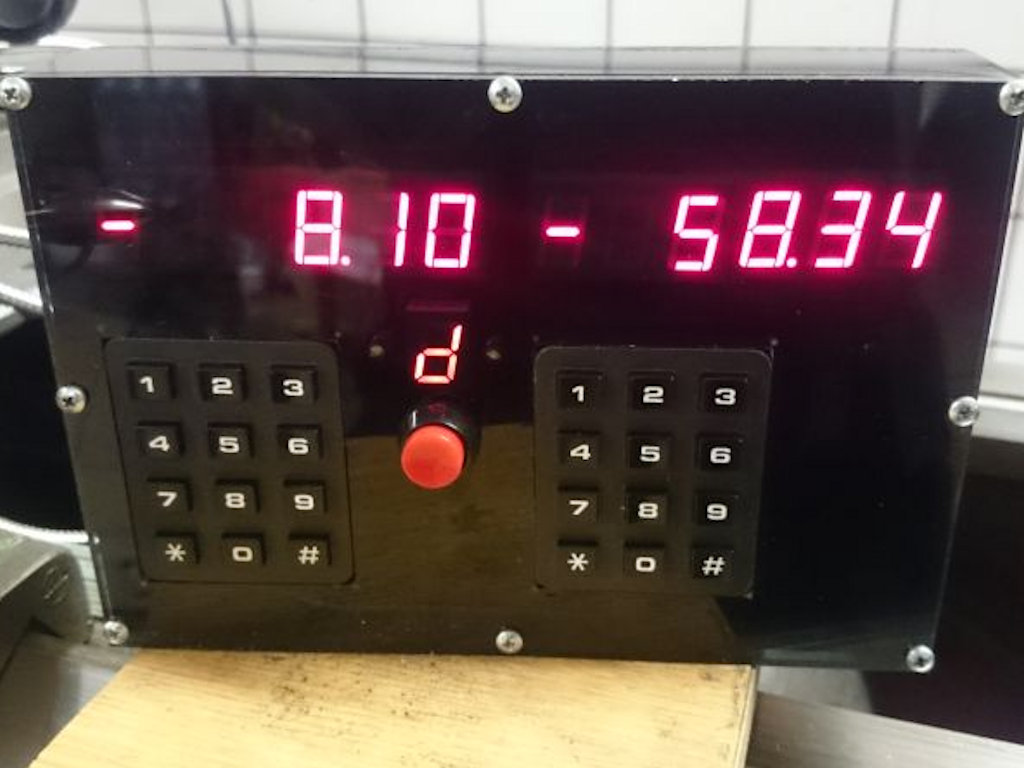

• Csatlakoztatható hozzá a DRO_keypad billentyűzet, így a kijelzett értéket nem csak nullázni lehet, hanem megadott érték bevitele is lehetséges. Ha nem akarunk billentyűzetet használni, akkor a nullázó gombot a J3 +5V és KEYPAD közé kell bekötni és a GND és KEYPAD bemenet közé pedig 10kOhm lehúzó ellenállást kell beépíteni.
• A J4-es csatlakozó GND és MODE lába közé bekötött kapcsolóval sugár és átmérő módok között lehet átkapcsolni. A LED és MODE közé beköthető a panelon lévő D1 LED. Ekkor a panelon lévő D1-et nem kell beépíteni. A LED az átmérő módot jelzi ki.

A doksik:

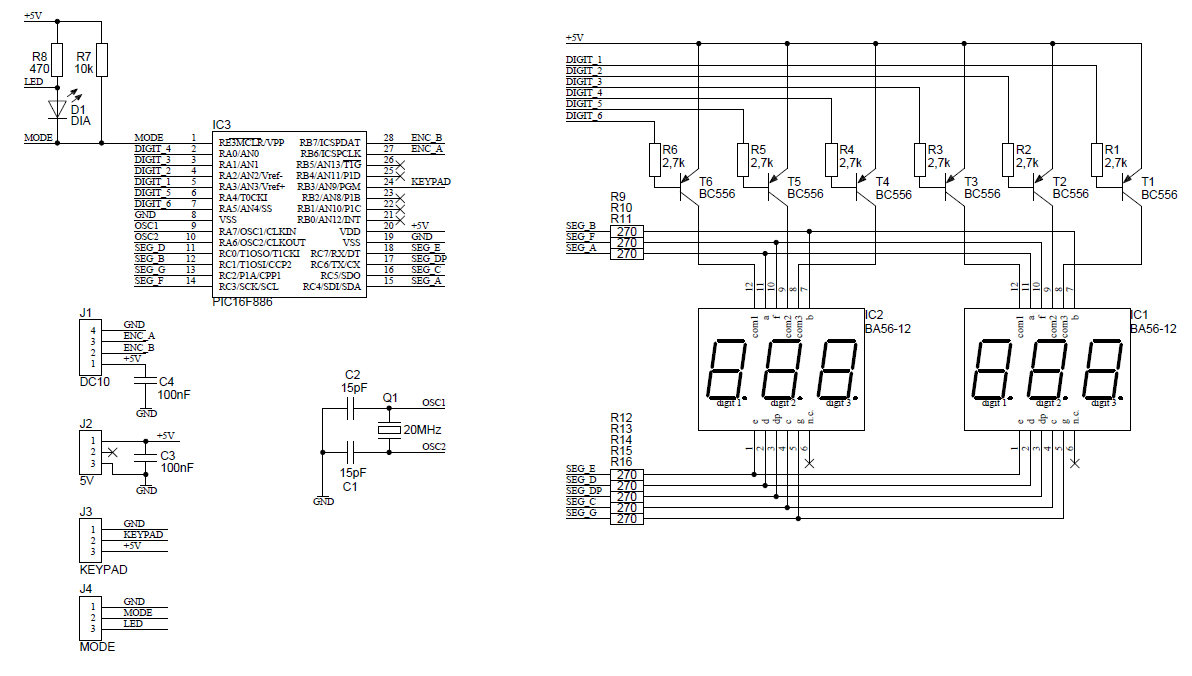

• A kijelző áramkőr kapcsolási és nyák rajza v1.10 (pdf)
• Kapcsolási és nyák rajz protel formátumban v1.10 (zip)
• Kapcsolási png formátumban v1.10 (png)
• PIC programja v1.10

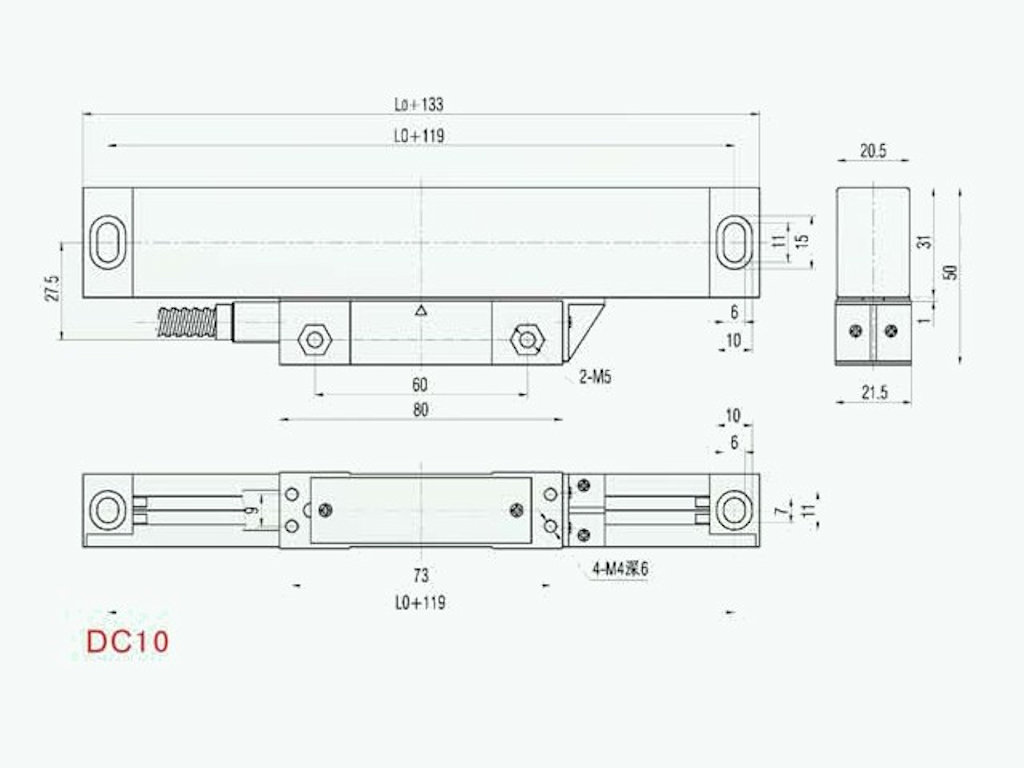

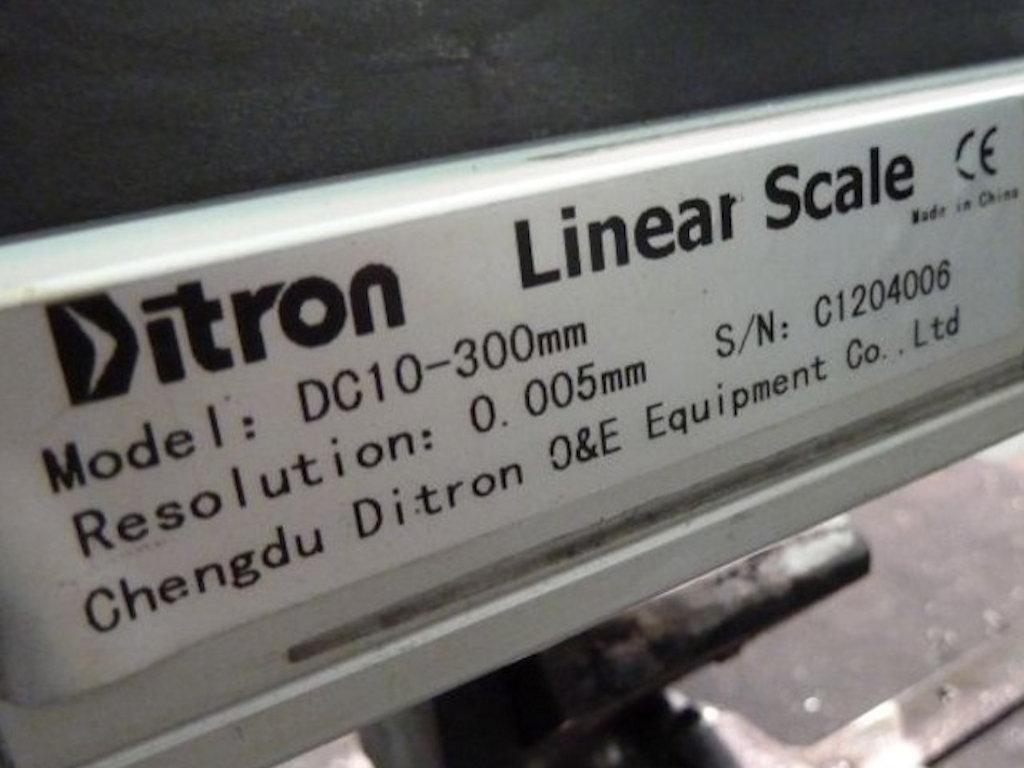

• A Ditron DC10 üveg mérőléc adatlapja (pdf)

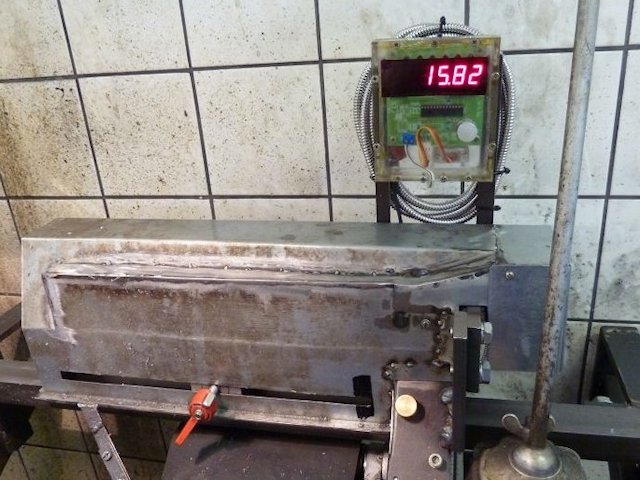

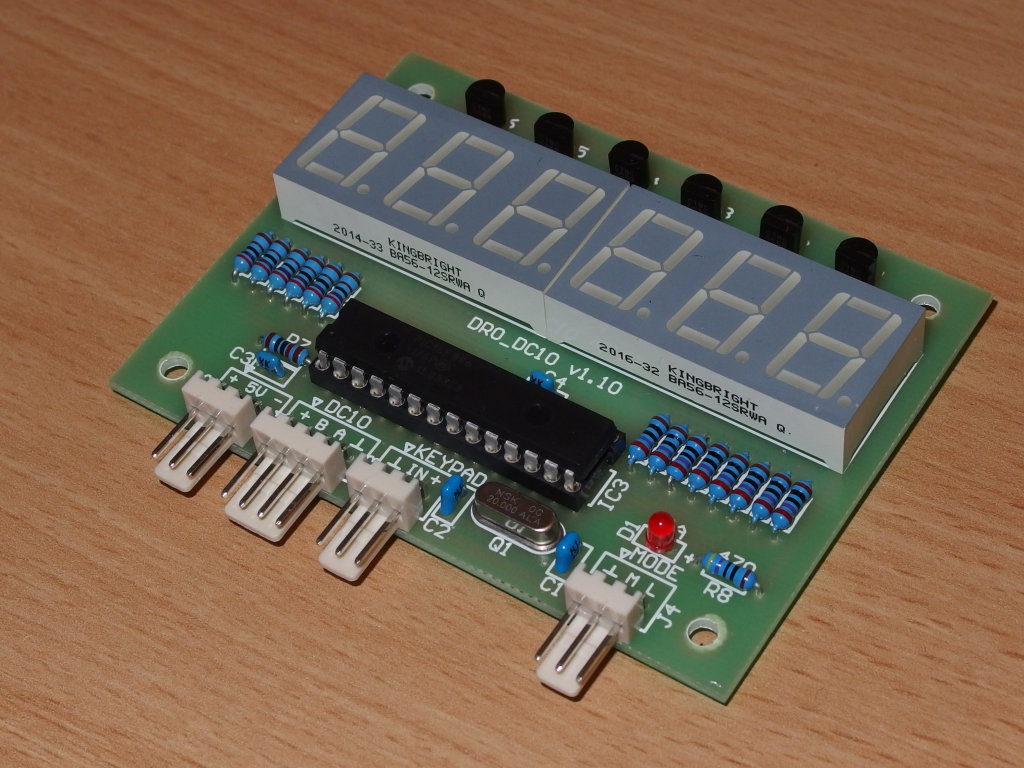

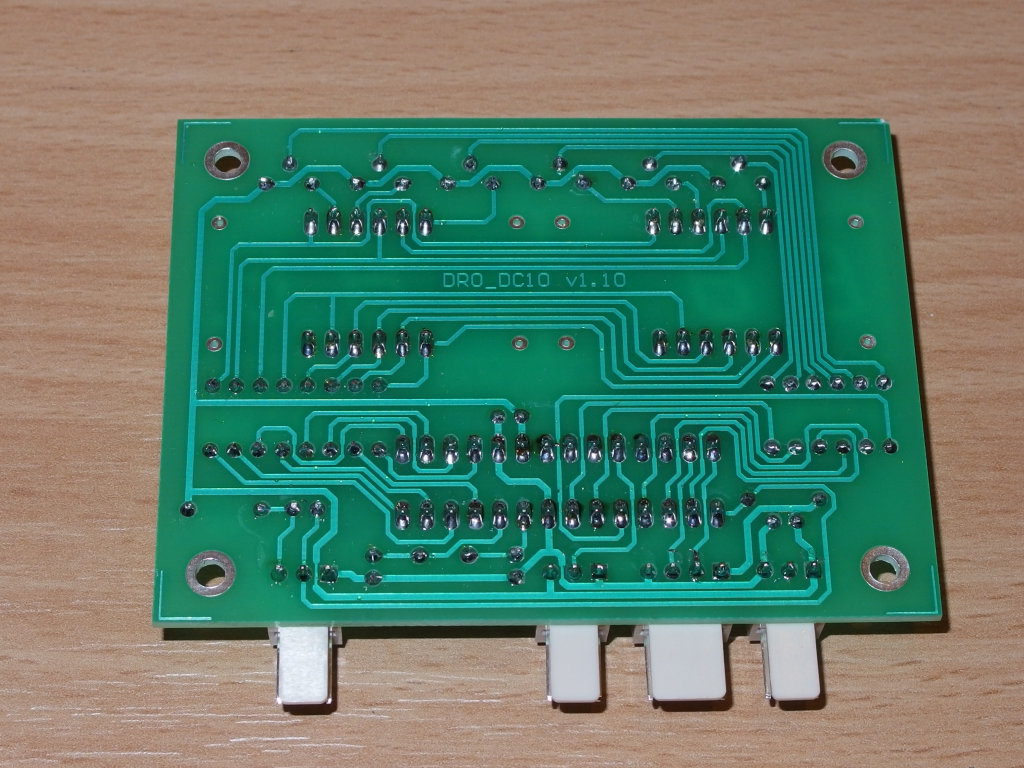

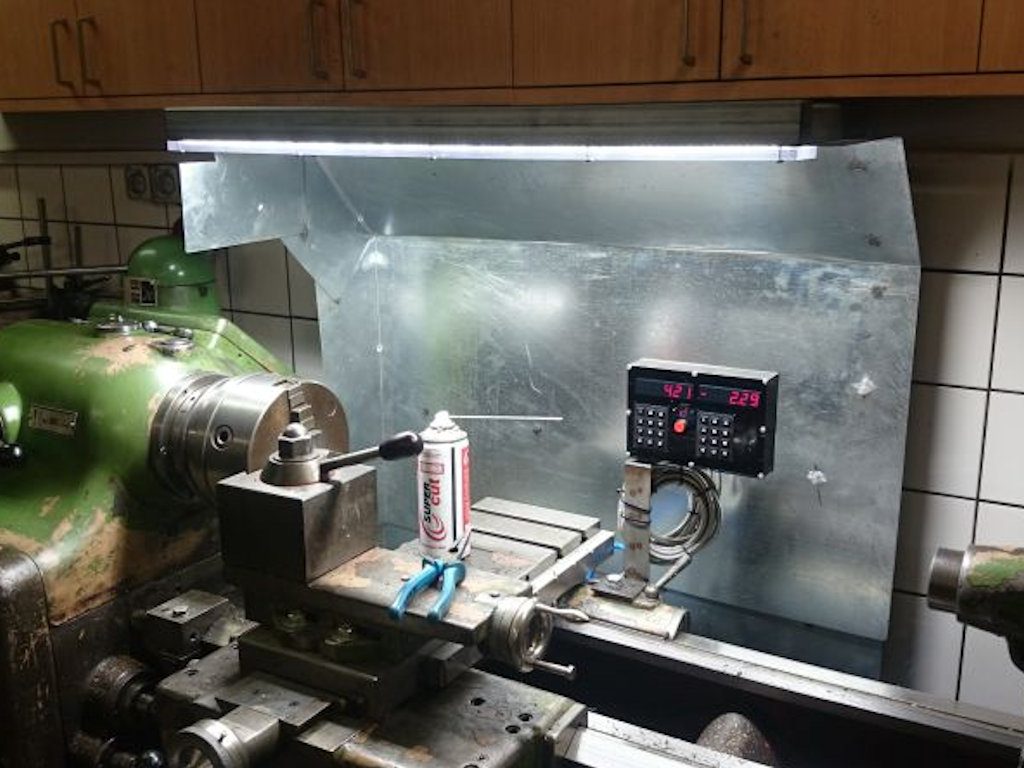

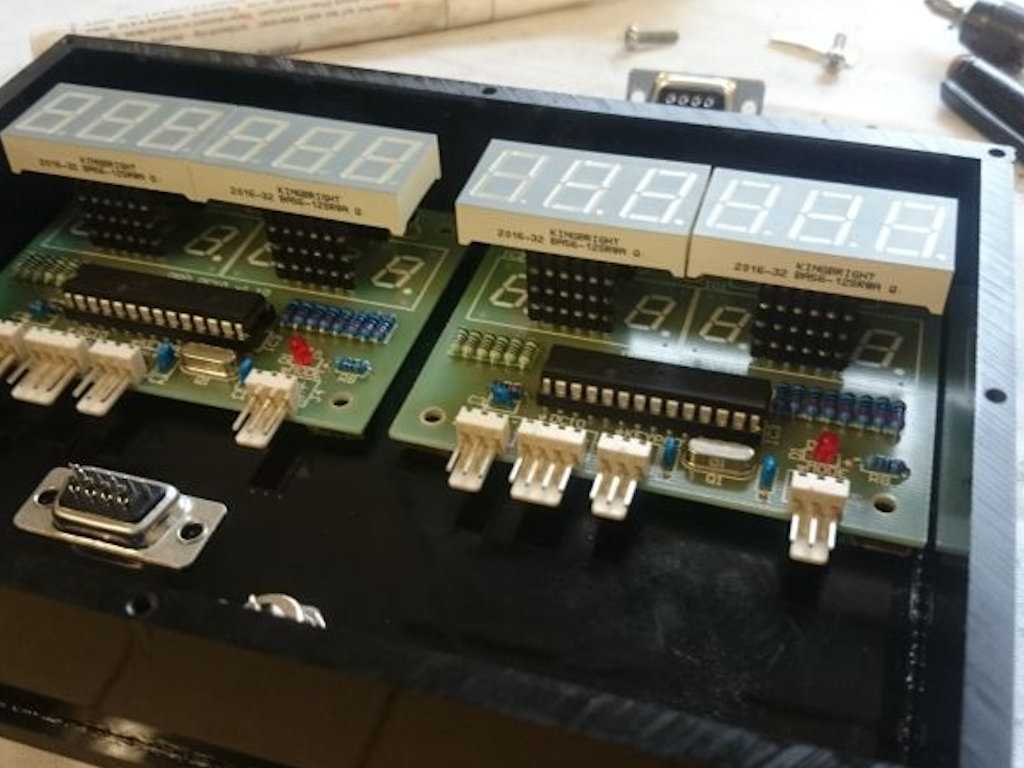

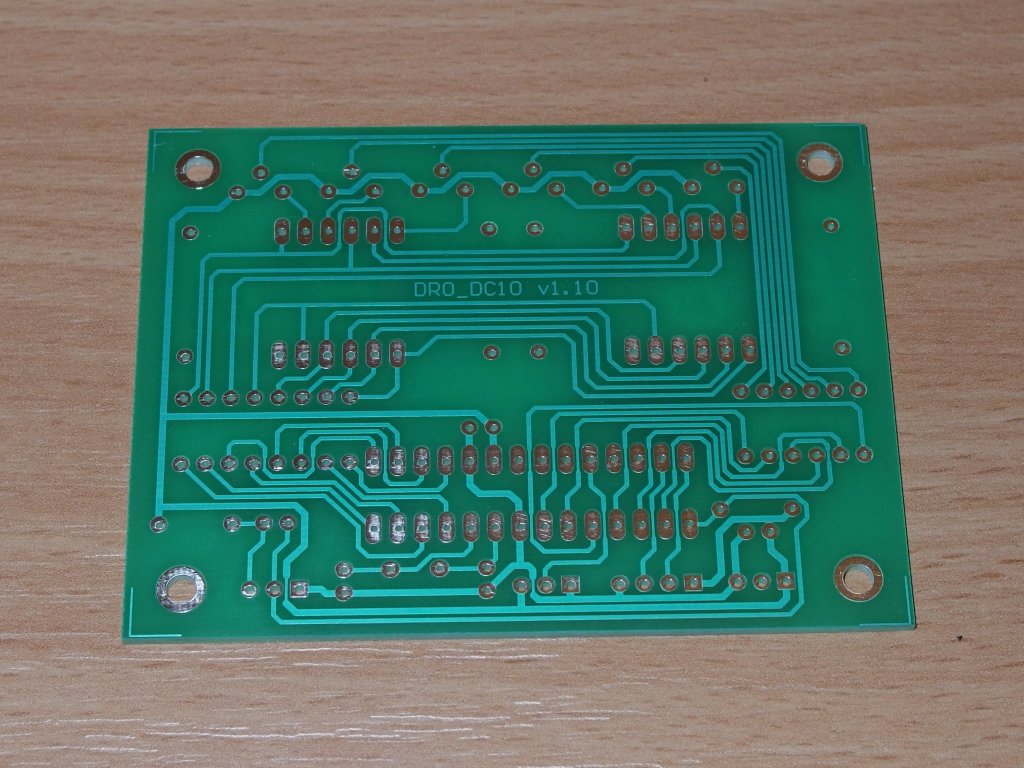

Képek:

Korábbi változat v1.00

A korábbi változat egy PIC16F882 mikrokontroller köré épül. A képeken látható prototipus a DRO áramköröm NYÁK-ján lett megépítve, de mellékeltem egy saját NYÁK tervet is.

A doksik:

• A kijelző áramkőr kapcsolási és nyák rajza v1.00 (pdf)
• Kapcsolási és nyák rajz protel formátumban v1.00 (zip)
• Kapcsolási png formátumban v1.00 (png)
• PIC programja v1.00 (hex)

Képek:
