Meghajtó transzformátor

-

-

Primer és szekunder kör: 2 x 2 x 35 menet, ugyanabba az irányban tekerve. A ferritmag és csévetest pc tápból kitermelhetõ, E-E magost légrés nélkül, E-I magost 0,5mm légréssel kell összerakni.

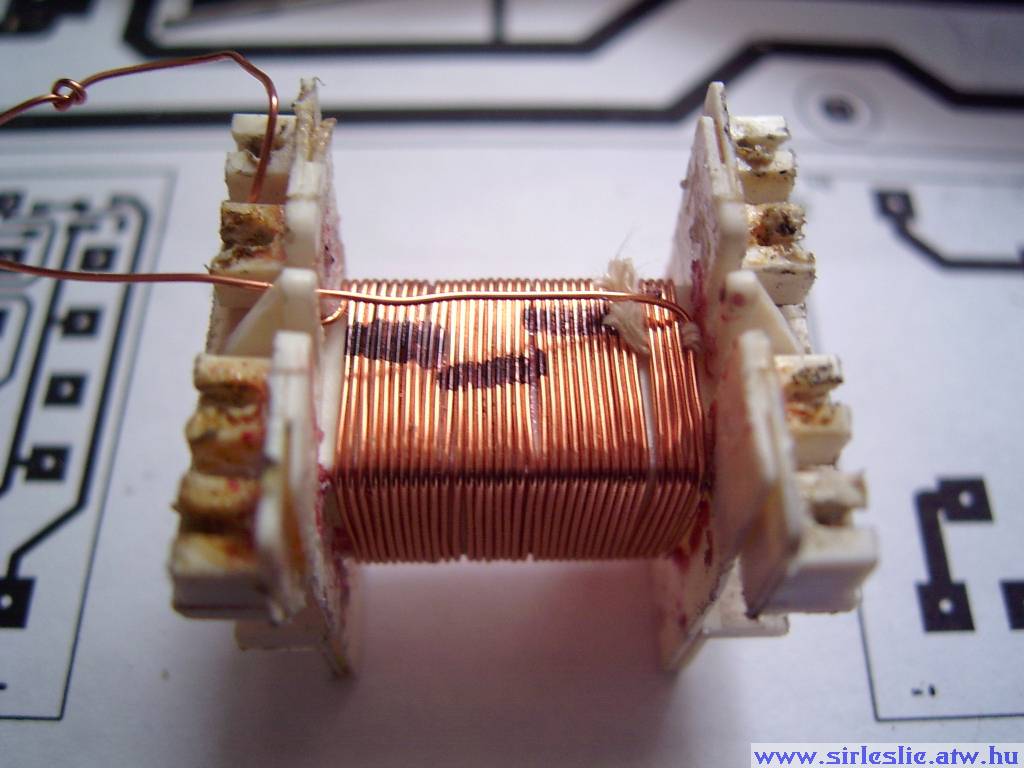

Tekercseléskor meg kell jelölni a kezdõ (vagy végzõ) kivezetéseket a lábra forrasztáskor felmerülõ tanácstalanságok kivédése érdekében (a képen csomó látható illusztrációként).

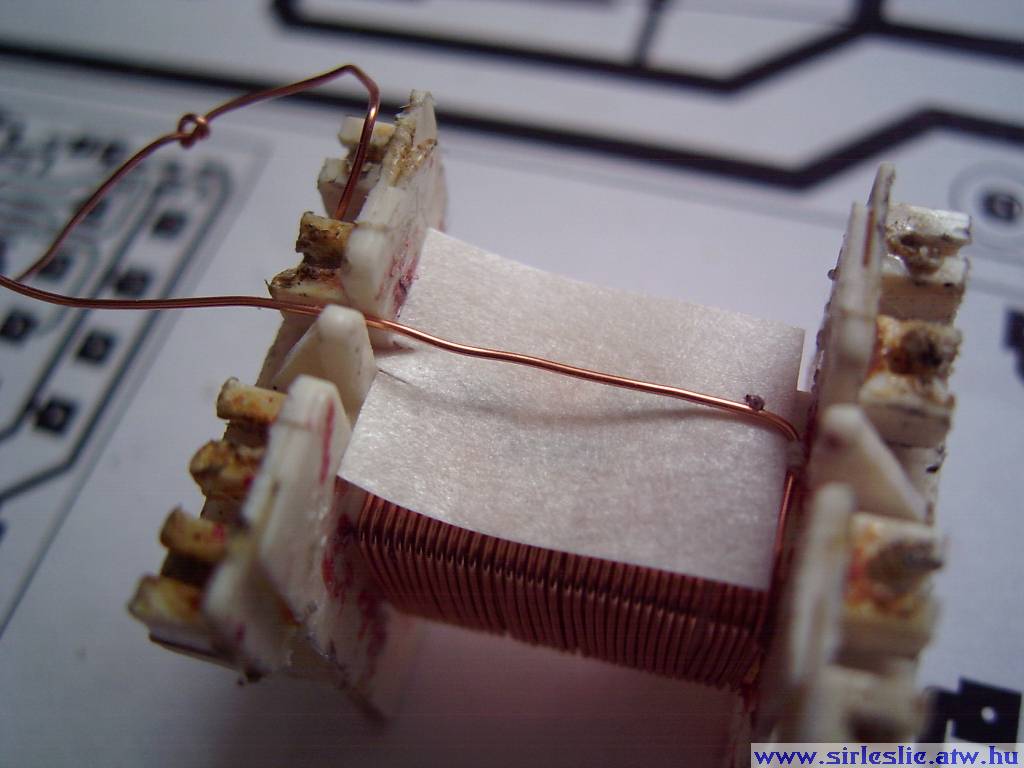

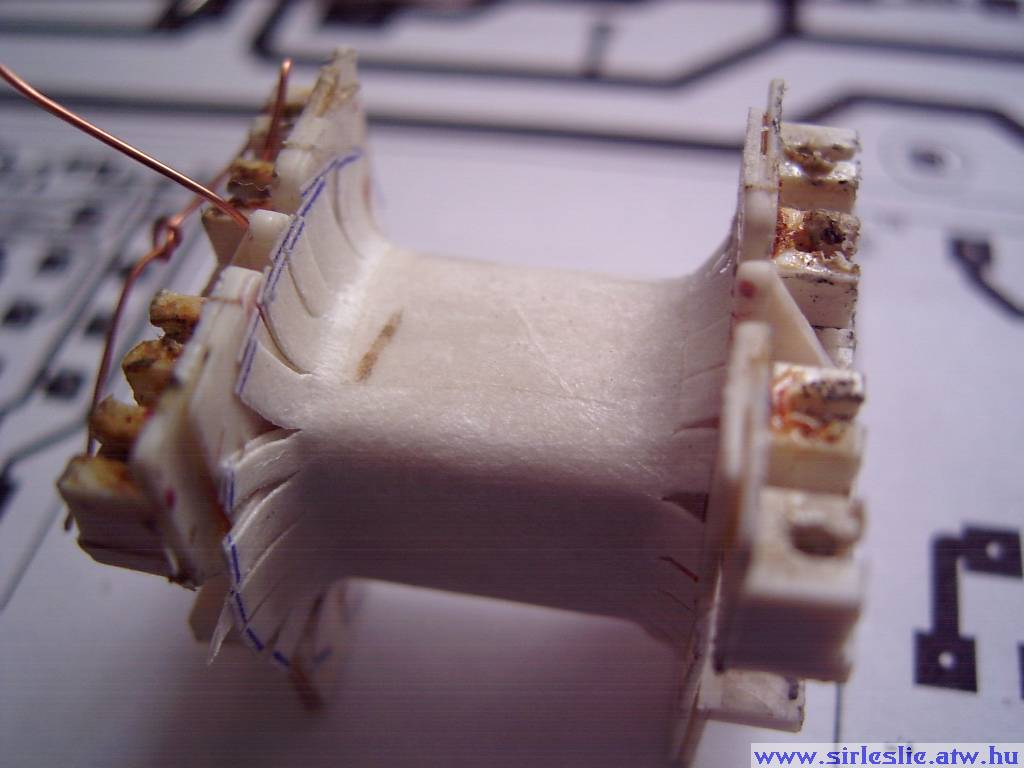

A tekercsek közti elválasztásra fokozottan kell ügyelni, mivel a hálózati feszültség itt "találkozik" a vezérlõfeszültséggel - a szigetelés miniumum prespán papírból legyen a szélein kissé ráhagyva (így a szigetelés hatékonysága nagyságrendekkel növekszik - tesztelve 2500V-al: átlagosan 0.21mA szivárgóáram a tekercsek között)

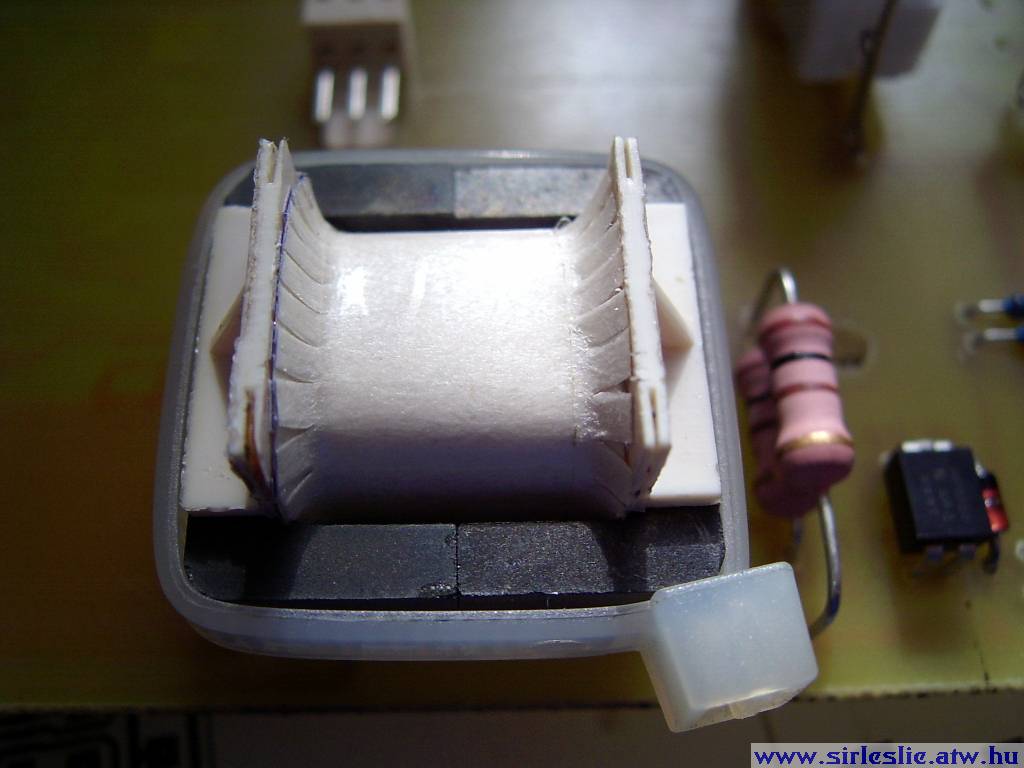

Beszerelve a helyén - ideiglenes összefogatással (ha netán mégis gond lenne az élesztés során, akkor így nem az összeragasztott ferritmaggal kell bírkózni):

-

--
