Inverteres hegesztõ -Élesztés
-
-
Kritikus pont - tény és való. Hobbistának "nagy fába kis fejszével" esete - márcsak anyagilag is.
Élesztéskor - természetesen - roppant mód' tessék észben tartani, hogy ez nem egy "9V-os led villogtató", egyedül semmiképpen ne kezdjük el az élesztést!
A lényeg, hogy csak a vezérlõ részt kell elsõnek megtáplálni elsõ körben... az egyenírányító és az azutáni részt az első tesztelési napon nem kell bekapcsolni - akad bõven ellenõrizni való a vezérlõ-szabályzó résznél is - ám mindenek elõtt legalább kétszer átnézni a beültetési poziciókat (pl. táp és puffer kondi polaritások) és értékeket... majd harmadszor is... és észrevenni ami felett eddig átsiklottunk.
A feszültség és áramérzékelõ optos jeladó részeket egyelõre lehet helyettesíteni kapcsolókkal, az IGBT és dióda részt ráér beültetni ezután is. Teszteléshez az IGBT szimulációt pl.: egy-egy 100nF-os kondival lehet megvalósítani a Gate és a Emitter közé forrasztva.
Az elsõ bekapcsolást már akkor célszerû megejteni amikor csak a tápfeszültségrész van beépítve - ha netán valami nem lenne jó, akkor még nem rántja magával a többi dolgot.
Bármilyen csábítónak tûnik azonnal bekapcsolni: Ne tegyük! - valahogyan nekem is sikerült megállni.
A többi vezérlõ rész élesztésekor legalább ezeket célszerû megnézni:
- ellenõrizni kell a lágyindító késleltetését, hõvédel és egyéb tiltó bemenet mûködését,
- meg kell nézni a meghajtótrafó kimenetén a feszültségeket: 2V körüli AC-t, a 13V-os zénereken 5,1-5,5V feszültséget kell mérni (nálam 5.56V), fontos, hogy mindkét oldal feszültsége egyforma legyen (jól tekercsel meghajtótrafóval és hibátlan alkatrészekkel nem lesz ez probléma),
- az IGBT helyhez betett 100nF-os kondin (Gate - Emitter között) ~30kHz körüli frekvenciát kell mérni - nagyon fontos dolog, hogy a potméter bámelyik állásában sem szûnhet meg ez a jel/végig meg kell maradnia!
- a feszültség és áramérzékelõ pontokra kötött kapcsolókkal meg kell nézni, hogyan/jól mûkõdnek a logikai kapuk - a tiltások/késleltetések mûkõdnek-e a rajz szerint.
Ha - két álmatlan nap után - eljutottunk idáig, akkor be lehet óltetni a teljesítménymeghajtó maradék félvezetõket is (az ezekhez menõ fóliarészeket 1.5mm2-es tömör rézhuzallal erõsítettem meg bõ forrasztóón hozzáadásával) - majd ellenõrzés után tisztes távolságból be lehet kapcsolni és várni fél/egy percet... ha nem változik át helybõl felszálló füstgombolyaggá, akkor egy laza mosolyt már meg lehet engedni.
Nagyon fontos: kikapcsolás után még percekig lesz feszültség a puffer kondikban a kisütõ ellenállások ellenére!!! Ennek megfelelõen tessék tapogatni az alját! (mûszerrel ellenõrizve a feszültségszintet rajtuk)
Ha eddig még nem kellett mentõt hívni, akkor el lehet rakni a defibrillátort. A hegesztõ kivezetéseken 45V-ot mértem "alapjáraton".
Kikapcsolt állapotban rá lehet tenni a hegesztõkábeleket és minimum állásba fordított potméterrel be lehet kapcsolni.
Ha ívfogás után fogorvosifúró-szerû hangot hallunk az ív látványával egyetemben (pajzs mögül vizslatva), akkor meg lehet nyugodni: mûkõdik. Tesztelni kell a további potméter állásban is, hogy változik-e az áram/ív teljesítménye.
Ha van dc-s lakatfogó, akkor még árammérést is lehet eszközölni - 40-140A körüli értékeket sikerült mérni a potméter állásánal megfelelõen. A két nagy hûtõborda "pincehidegrõl" a kézzel "még alig langyosnak" mondható hõmérsékletre fél hossz. 2.5-ös pálca után elfogyása után változik ventilátor nélkül (tehát jelentõs mennyiségõ hõt vezetnek el a bordák, titkon reméltem, hogy ekkora bordákhoz nem is kell ventilátor, de ez alapján - természetesen - szükséges).
Meglepõen könnyen fog ívet a készülék - a hagyományoshoz képest... és a fröcskölés is a töredéke.
Már csak meg kellene tanulni hegeszteni ;-)

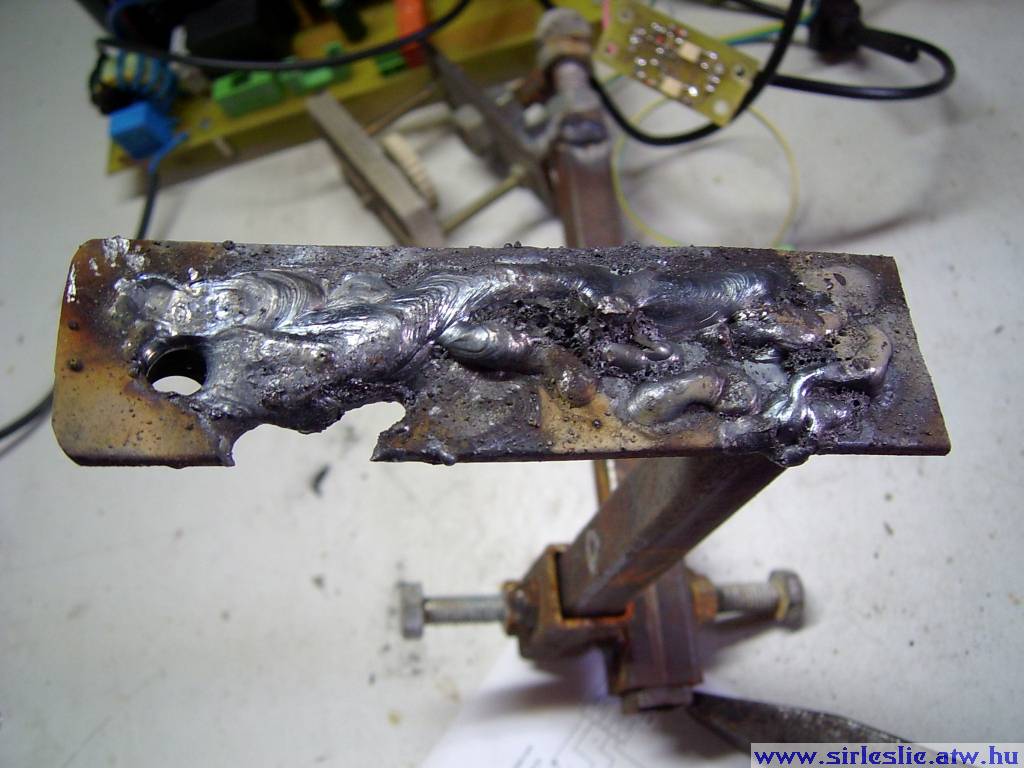

Árammérés közbeni tesztvarratok - símán lementem a "térképrõl" az ampermérõt figyelve (igen: a 2.5-ös pálca átégette a 3mm-es anyagot).

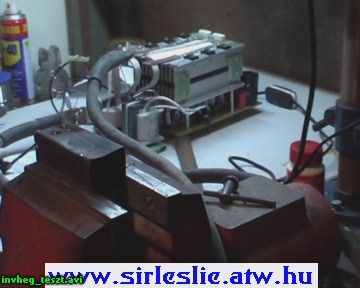

Alább tesztvideó egy normálisabb varratról, anyagátégetésrõl és a leragadás védelmi mûködtetéssel - (mindez közepes potiállásban)... nem olyan egyszerû letapasztani, amint látható is:

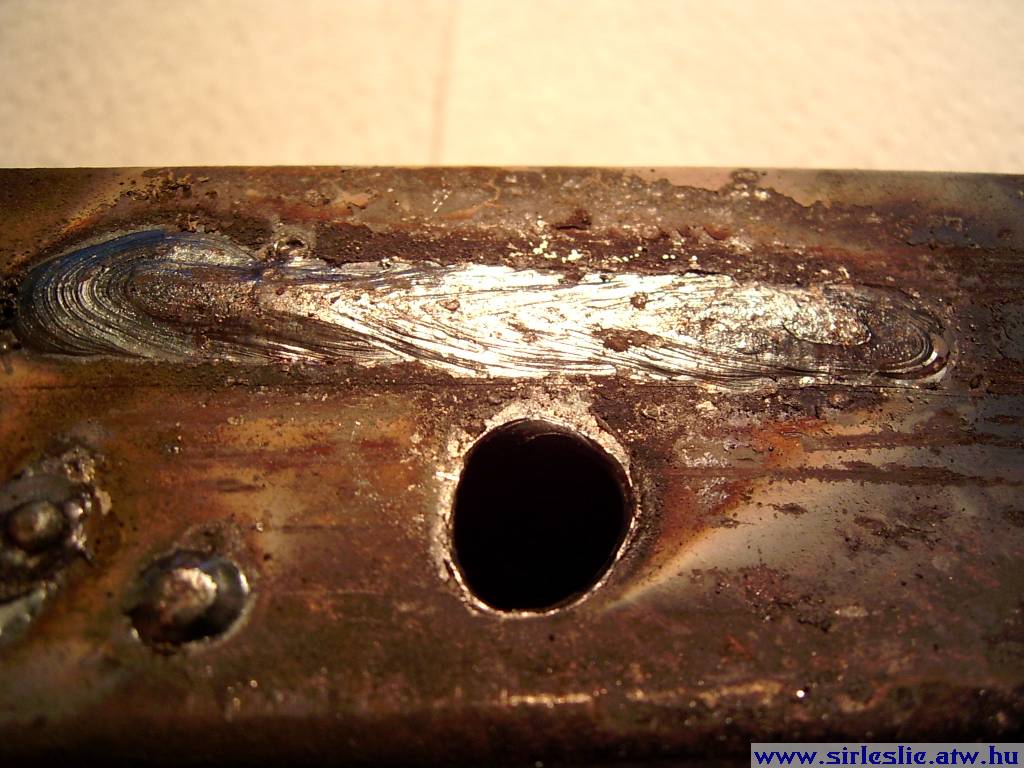

A varrat részletesebben:1
-
--
