A „Pajtás” vitorlázó-modell összeállítása

(13. foglalkozás)

A törzs keresztmetszete. Az FAI szabályzat nemcsak a gépek súlyát szabja meg, előírja azt is, hogy a törzset –a gép méreteihez viszonyítva- milyen kövérre (milyen keresztmetszetűre) kell készítenünk. Vitorlázó-modelleknél a törzs szükséges keresztmetszete az összfelület századrésze. A „Pajtás” törzsének keresztmetszete a legmagasabb helyen 15 cm² (10 cm magas és 1,5 cm széles). Ez az FAI szabályzat szerint megfelel, mert a modell összfelülete 14,93 dm². A törzs ennél nagyobb keresztmetszetű lehet, csak kisebb nem. Ha tehát meg akarjuk vizsgálni, hogy egy gép megfelel-e az FAI szabályzatnak, előbb kiszámítjuk az összfelületét. Ebből tudjuk meghatározni, hogy milyen súlyúnak kell lenni a gépnek, és ehhez milyen törzs-keresztmetszet szükséges.

A „Pajtás” modell a tervrajz szerint megfelel az FAI szabályzatnak, így versenyeken is indítható. Lényeges, hogy a törzset mind a négy oldalán borítsuk be, mert az előírások szerint csak zárt törzsű gépek teljesítményei hitelesíthetők.

Lakkozás, összeállítás. A mai napra a borítás már tökéletesen megfeszült gépünkön. A jó repüléshez ez a feszes borítás szükséges. Nedves levegőben azonban a papír könnyen megereszkedik, és így a gép teljesítménye leromlik. Sőt, a szárny elcsavarodása miatt repülése is bizonytalanná válik. Nedvesebb, hűvösebb időben is feszes marad a gépünk borítása, ha azt nitrolakkal vagy zapponlakkal átkenjük. A lakkozást híg lakkal, de elég bőven végezzük, hogy a felületen a lakk szépen elsimuljon, ne maradjanak vissza ecsetnyomok A lakkozás a gép felületi simaságát is növeli és így csökkenti ellenállását. A lakkal az egész gépet (még a farészeket is) ajánlatos bekenni.

A nitro-, vagy zapponlakk néhány perc alatt megszárad, és már hozzá is láthatunk gépünk összeállításához. Kössük fel gumival a szárnyat a megfelelő helyre, és mégegyszer nézzük meg, hogy minden jól áll-e gépünkön. Vigyázzunk, hogy a szárny sem elülről, sem felülről nézve ne álljon ferdén!

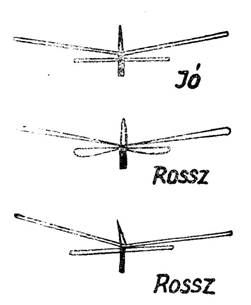

A helyesen összeállított modell elölnézete. Az összeállítás hibái.

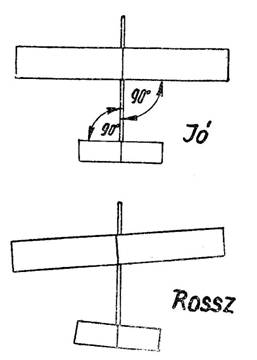

A helyesen összeállított modell felületei merőlegesek a törzsre.

Szerszám- és anyagjegyzék: Lakkozó ecset, nitrólakk, kötöző gumi, lakkozó tál.
