Repülőmodellezés
Haladók Számára
Általános Iskolai Szakköri Füzetek
Tankönyvkiadó Budapest 1950
Írta és rajzolta
Winkler László
A Magyar Repülő Szövetség
modellező oktatója
A „Cinege III.” vitorlázó-modell
csillapítósíkjának építése
(21.
foglalkozás)
A szárny felhajtó
ereje. Az eddigi beszélgetéseinknél mindig
csak azt vizsgáltuk, hogy miként áramlik a levegő a szárny egy metszete körül
és miként keletkezik a felhajtó erő? A következőkben az egész szárnyat
vizsgáljuk, és megnézzük, hogy egy szárnynál mitől is függ a felhajtó erő
nagysága. A tapasztalati mérések alapján megállapították, hogy a szárnyon a
felhajtó erő a következő tényezőktől függ:
1. A szelvények alakja és
állásszöge.
2. A szárny felülete.
3. A levegő sűrűsége.
4. A szárny sebessége.

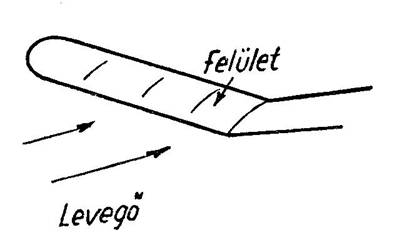

A szárny a levegőben
A vitorlázó repülőgépek és repülő-modellek kis sebességgel repülnek és a
szükséges felhajtó erőt nagy szárnyfelületük és nagy állásszöggel repülő,
görbült szárnyszelvényük biztosítja. A nagy sebességű gépek (pl. vadász
repülőgépek) kis görbültségű szelvénnyel és kis
szárnyfelülettel repülnek, a szükséges felhajtó erőt sebességük révén nyerik.
Leszállásnál a nagysebességű gépek is csökkentik sebességüket úgy, hogy
szárnyukat a gép megfelelő kormányzásával nagy állásszögbe állítják.
A vezér-sík építése. Csiszoljuk
le simára a vezér-sík és a csillapító-sík 3x8 és 3x4 léceit. Az illesztést
ezeknél is ragasztós papírral végezzük. Először a vezér-sík vázát állítsuk össze és ezt építsük is be azonnal a törzsbe. A felső 5x5-ös
törzslécekhez 1 mm-es réteges lemez lapolással
illesztjük a vezér-síkot a tervrajzon megadott módon. A vezér-sík hátsó 3x8-as
léce (élléce) fogja össze hátul a törzs léceit. A
réteges lemez lapolásoknál száradásig a lapolt
rétegeket facsiptetőkkel (ruhaszárító csiptetőkkel) fogjuk össze.
A csillapító-sík
építése. Szabjuk le 3x8-as fenyőlécből a
két 300 mm hosszú lécet (ki- és belépőléc) és 3x4-es lécből a 84 mm hosszú
bordákat. Ezután készítsük el ragasztós papírból a sarkokat, az illesztésekhez.
Ezek ne legyenek nagyobbak az ábrán megadott sarkoknál. A papír illesztését
teljesen a „Pajtás” modellnél megadott utasítás szerint végezzük és az
összeállított csillapító-síkot sima asztallapon
hagyjuk megszáradni.
Kiselőadás: A győzelmes szovjet vadász-repülőgépek.
Szerszám- és anyagjegyzék.
Éles kés, ragasztópapír, 3x8-as 3x4-es léc, csiszoló papír,
kötöző cérna és facsíptető.
