Repülőmodellezés
Haladók Számára
Általános Iskolai Szakköri Füzetek
Tankönyvkiadó Budapest 1950
Írta és rajzolta
Winkler László
A Magyar Repülő Szövetség
modellező oktatója
A „Cinege III.” szárnyának összeállítása
(26.
foglalkozás)
A modell egyensúlya.
A szárnyon a felhajtó erő úgy oszlik el,
hogy körülbelül a a szelvény
első harmadában tételezhetjük fel a legnagyobb nyomás helyét. Ezért a
beállításnál ide tesszük a gép súlypontját. Ez csak abban az esetben érvényes,
ha a gép csillapítósíkján felhajtó erő nem keletkezik. Modellünk egyetlen
felhajtó erőt adó része a szárny. A szárnynak egy 4 mm-es alátét kell. Kb. 5°
beállítás-szöget adunk a csillapító-síkhoz képest. A beállítás szögnagyságát
úgy ellenőrizhetjük, hogy a csillapító-sík mellé fogunk egy egyenes fenyőlécet.
Ez a szárnynál világosan mutatja a beállítási szög nagyságát, még abban az
esetben is, ha a törzs meghajlott.

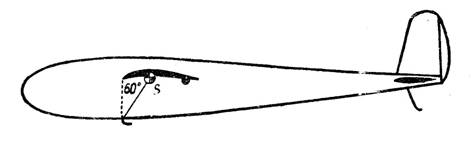

A felhajtó erő eredőjének, illetve a súlypontnak a helye adja meg a
magas indításhoz szükséges indító-horognak is a helyét. Nem emelő csillapítós
modellnél az indító-horog helyét a súlypontból előre mért 60°-os szög adja meg
a törzs alján. A „Cinege III” indító-horogja így kb.
a szárny orrléce alá kerül, mert súlypontja a
szelvényhossz első harmadában van..
Nem emelő csillapítós modell súlypontja a
szárny első harmadában van.
A szárnyszelvények felfűzése.
A mai foglalkozásra jól megszáradt a főtartó illesztése. Így hozzáláthatunk a ordák felfűzéséhez. A tervrajz elülnézeti ábrájáról
jelöljük meg a főtartón a bordahelyeket, azután rakjuk fel azokat sorban a
főtartóra. Ha a főtartó helyét nem vágjuk túl bőre, akkor a felfűzés egyszerű
lesz. A két középső bordát már eleve, a törzs keskenyedésének megfelelően
ferdén fűzzük fel. Azután illesszük helyére a 3x4-es segédtartót
és mindenütt jól ragasztózzuk be a csatlakozásokat.
Kiselőadás: A csupaszárny
repülőgép
Szerszám- és anyagjegyzék:
Tűreszelő, hidegenyv és 3x4-es fenyőléc.
