Modell gőzhajó építés
4.

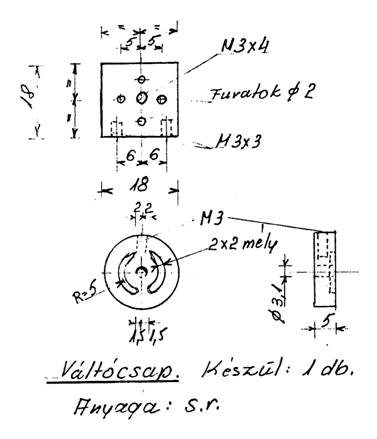

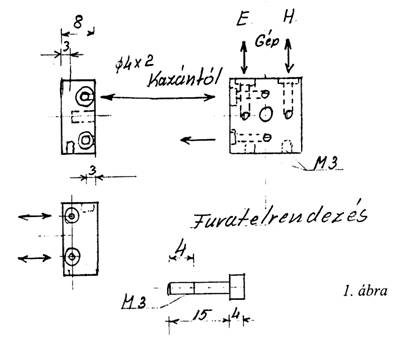

Ebben a fejezetben a váltócsap, az olajozó és az olajleválasztó kerül terítékre. A 1. ábrán látható a váltócsap alkatrészeinek rajzai. A váltócsapot lehetőleg vörösréz csövet használva az osztócsövekkel összekötjük.

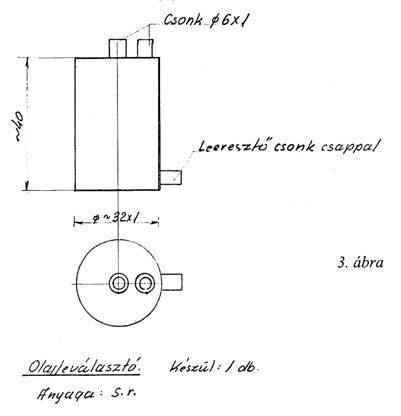

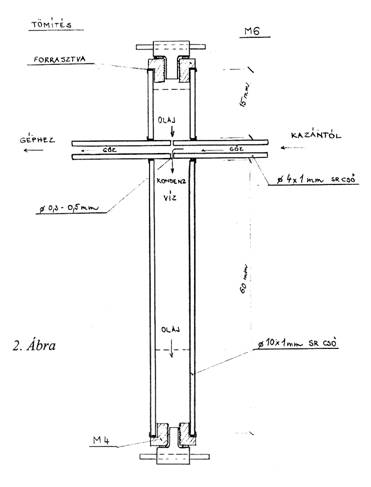

Az olajozó (2.) a váltócsap kazántól jövő ágában van bekötve, az olajleválasztó (3) pedig a kipufogó gőzt tisztítja meg az olajtól. A gőzgépolajozás igen fontos, mert a csúszó alkatrészek csak megfelelő kenés esetén mozognak könnyen. A hengerek és a tükör olajozása az olajozóval történik. Ennek működése a következő: a gőzvezetékben mindig van víz, (kondenzátum) mely becsorog a csőben lévő olajra. Mivel a víz nehezebb, helyet cserélnek, így az olajat lassan fel- illetve benyomja a gőzvezetékbe, ahonnan bekerül a hengerekbe. Miután a gőzvezetékekbe a fent említett alkatrészeket keményforrasztással bekötöttük, a gőzgép melegen való bejáratása következik, melyet már túlhevített gőzzel kell végezni. Ennek időtartama kb. 2-3 óra. Ezután a gépnek kb. 0,4 bar nyomásnál simán el kell indulni.
A bejáratások során ügyelni kell az olajozás folytonosságára, nehogy valamelyik alkatrész berágódjon. Ha ilyesmi mégis előfordulna a sérült alkatrészt újra kell cserélni és szükség esetén a bejáratást megismételni. A bejáratás alatti fordulatszám ne legyen több 200-300 fordulat/percnél.
Következő részben a gőzkazánokról és szerelvényeiről lesz szó.
