PICPRO univerzális égető

// január 20th, 2012 // No Comments » // Cikkek

Eljutottam oda, hogy már egy PIC égetőre volt szükségem! Rövid keresgélés után találtam ezt a kapcsolást, Juhász Róbert honlapján. (http://plc.mechatronika.hu) A kapcsolás előnye, hogy a nyákon található különböző PIC-nek foglalat így nincs szükség külső adapterra! Viszont emellett van lehetőség külső programozásra is!

Manapság már az elektronika területén nagyon elterjedtek a PIC mikrovezérlők. Jóformán minden komolyabb kapcsolás tartalmaz ilyen vezérlőt. Sokan ódzkodnak a használatától, pedig semmi komolyabb tudást nem igényel. Természetesen ez nem vonatkozik a program írásra, mivel az természetesen alapos programozási ismeretek követel. Ettől azonban ne ijedjünk meg, a kapcsolásokhoz szinte minden esetben a megírt programot is megkapjuk.

A PIC felprogramozását égetésnek vagy beégetésnek is nevezzük.

Az égető szerepe:

Az elkészült programokat valamilyen módon el kell juttatni a mikrovezérlő memóriájába. Ehhez szükség van egy szoftverre és egy hardverre. Az interneten fellelhető egy nagyon jól használható program (IC-Prog) az égetéshez. Ez nagyon sokféle PIC programozására alkalmas (8-tól a 40 lábúig). A hozzátartozó hardver is viszonylag egyszerű! Használatához az IC-Prog-ban a ProPic 2 Programmer hardvert kell kiválasztani!
Az égető párhuzamos (LPT – nyomtatóport)-on csatlakozik a számítógépre! Az áramkörnek külső tápfeszültségre van szüksége.

Az áramkör (hardver) kapcsolási rajza PDF formátumban: (a letöltéshez kattints a képre)

A kapcsoláshoz tartozik egy alkatrész jegyzék is: Alkatrész jegyzék PDF formátumban

Ahogy a kapcsoláson is látszik a tápegység egyenirányítóval és stabilizátorokkal van ellátva, így lehetőségünk nyílik egyenáramról vagy váltóáramról táplálni az áramkört! A saját égetőmnek én a számítógépről adok +12V tápfeszültséget (a sárga vezeték a +12V a fekete pedig a GND). A 3X20-as IC foglalatba kell elhelyezni a különböző PIC-ket. Az ICSP nevezetű kimenetet pedig külső programozásra használhatjuk!

Az áramkör nyákterve és a hozzá kapcsolódó beültetési rajz:

Eredeti nyákterv PDF formátumban
Saját készítésű nyákterv PDF formátumban

Eredeti beültetési rajz PDF formátumban
Saját készítésű beültetési rajz PDF formátumban

Még külön melléklem a Tangoban készült fájlaimat is:Tango fájlok

A hardverhez tartozó szoftver (IC-Prog):

A program megtalálható a LETÖLTÉSEK/Hasznos Programok menüpont alatt!

Az IC-Prog beállítása PDF formátumban

Rövid ismertető a programról PDF formátumban

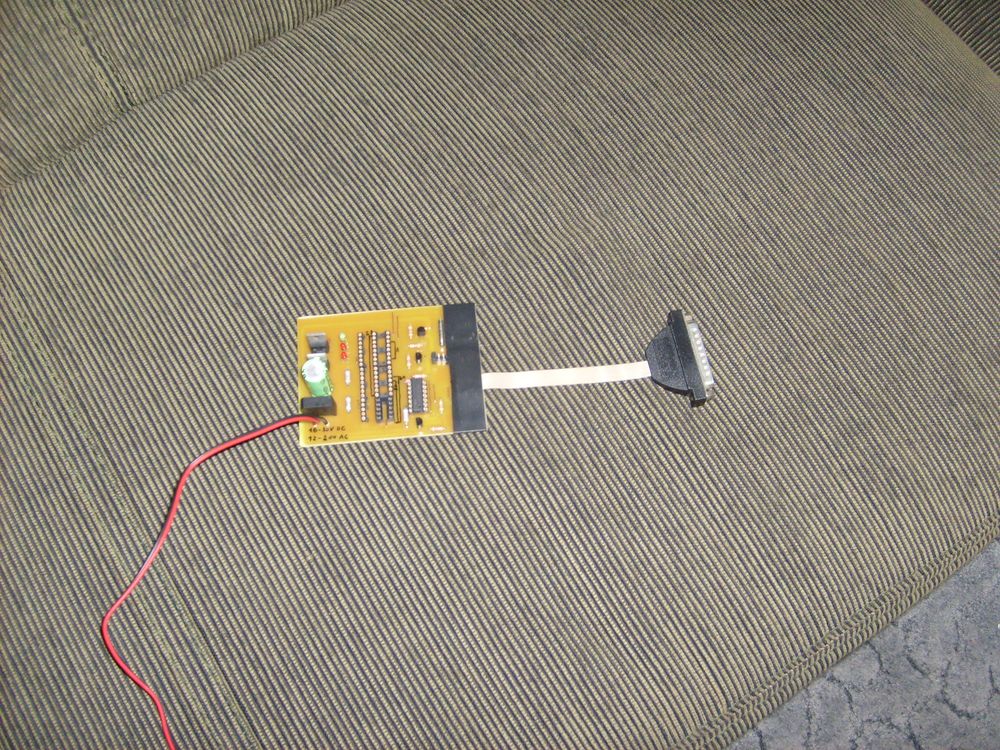

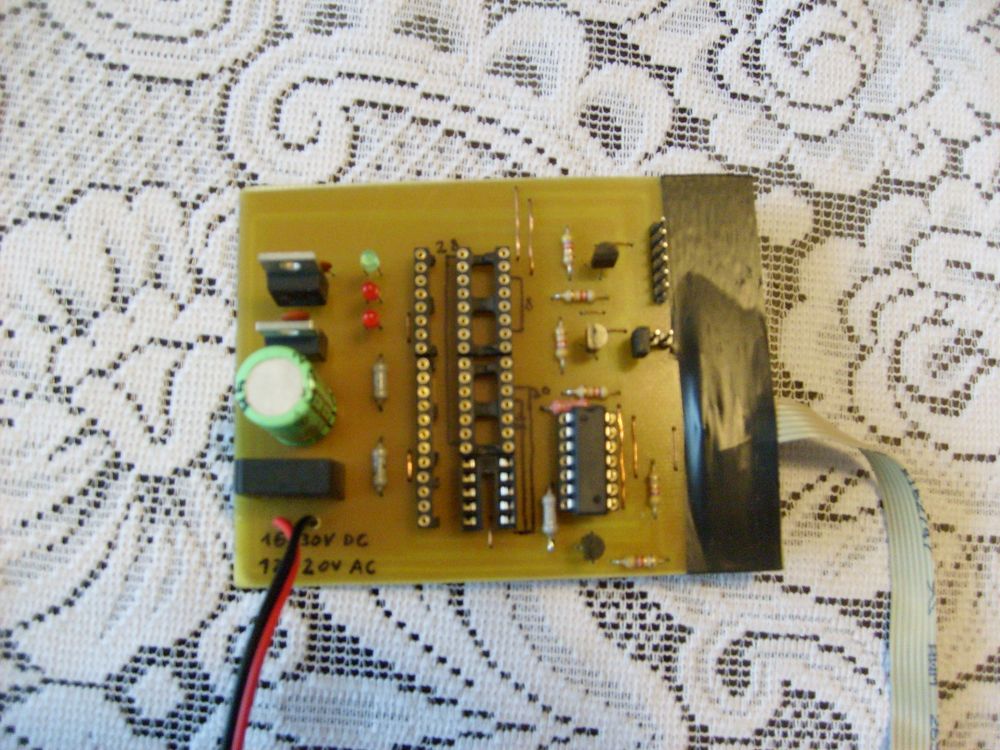

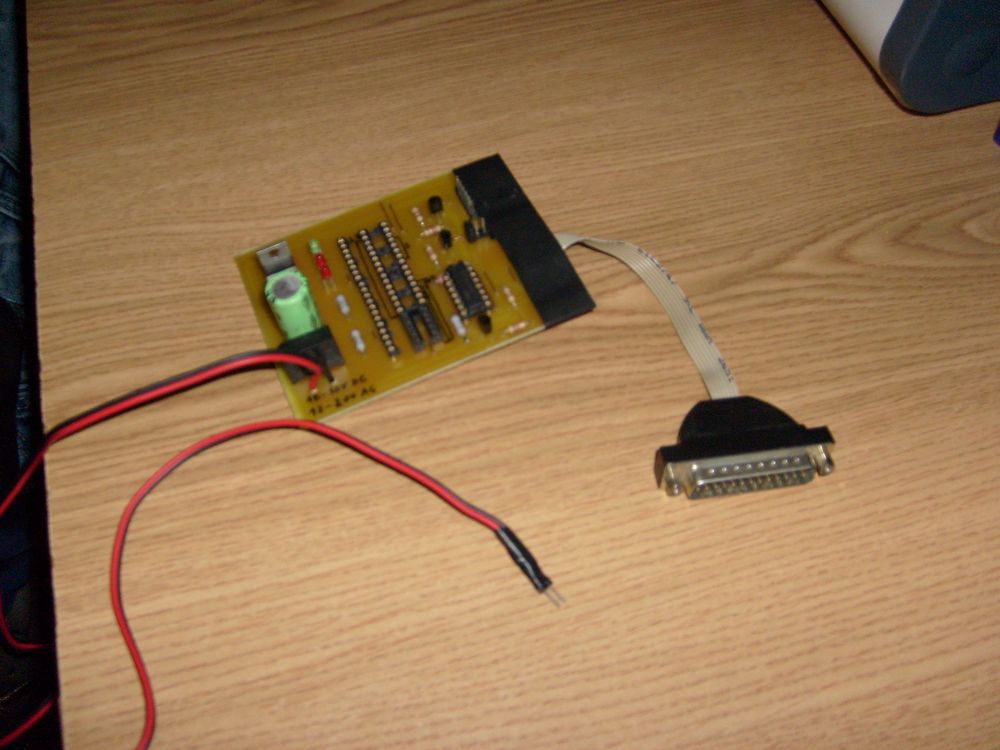

A végére pedig pár kép az általam elkészített égetőről:
